Детали продукта
Место происхождения: Baoji, Китай
Фирменное наименование: LIHUA
Сертификация: ISO9001, TUV etc.
Номер модели: LH-WN
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $25/pc--US dollar $85/pc
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 3-15 дней работы
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 5000 ПК в месяц
Название продукта: |
Фланец титана WN |
Стандарт: |
ASME B16.5 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Поверхность для заклеивания: |
RF, FF, TG, RJ Etc. |
Размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
Отполированный |
Метод: |
Выкованный и CNC подвергал механической обработке |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |
Название продукта: |
Фланец титана WN |
Стандарт: |
ASME B16.5 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Поверхность для заклеивания: |
RF, FF, TG, RJ Etc. |
Размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
Отполированный |
Метод: |
Выкованный и CNC подвергал механической обработке |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |

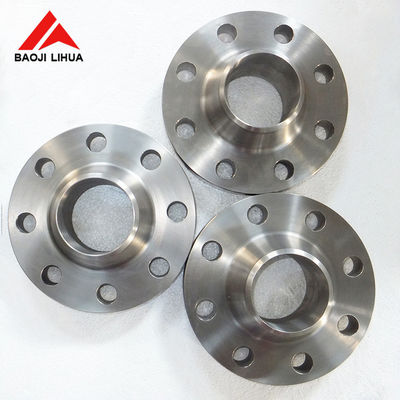

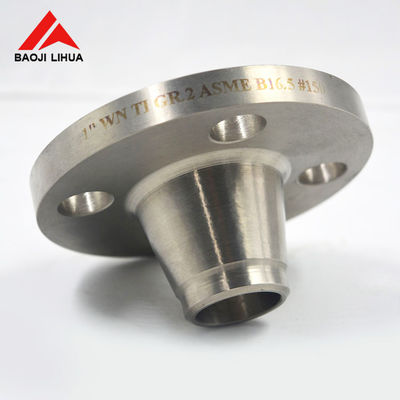

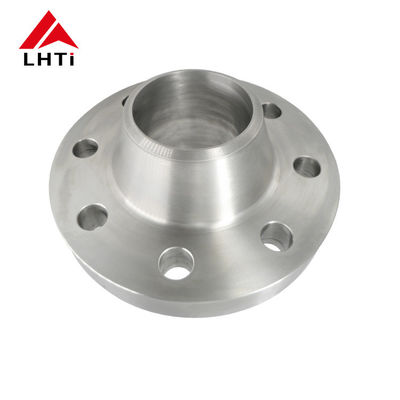

Высокий фланец фланца WN титана шеи заварки давления для химической промышленности
1. Наша компания
Как ведущий изготовитель продуктов титана на сверх 16 лет, мы экспортировали фланец титана к много стран, включая Италию, Россия, Турция и Чили etc. качество наших продуктов широко узнана. Так вы должны иметь доверие в нашей компании.
2. Информация о продукте фланца шеи сварки титана
Материал: Gr1, Gr2, Gr5, Gr7, Gr12
Стандарт: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Размер: 1/2 " | 30" N.B., NPS 1/2 - NPS 24 (DN 10 ДО 2000).
Давление Clase: PN0.25~32Mpa/(DIN) PN6, PN10, PN16, PN25 хотя PN250/150LB, 250LB, 300LB, 400 LB, 500LB, 600 LB, 900LB, 1500LB, 2500LB.
Поверхность для заклеивания: RF, FF, TG, RJ etc.
Метод: Froged и CNC подвергли механической обработке
Преимущества:
3. спецификация фланца шеи сварки титана
Спецификация для фланца шеи сварки титана класса 150
| Фланец шеи сварки титана класса 150 | ||||||||||
| Nom. Труба Размер |
Dia фланца. | Служите фланцем толщиной | Dia эпицентра деятельности. На основании | Поднятый Dia стороны. | Dia эпицентра деятельности. на этап сварки | Нет. Отверстия |
Dia. Болты |
Dia. Круг болта |
Скважина Dia. |
Длина Через эпицентр деятельности |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Спецификация для фланца шеи сварки титана класса 300
| Фланец шеи сварки титана класса 300 | ||||||||||
| Nom. Труба Размер |
Dia фланца. | Служите фланцем толщиной. | Dia эпицентра деятельности. На основании | Поднятый Dia стороны. | Dia эпицентра деятельности. На этап сварки | Нет. Отверстия |
Dia. Болты |
Dia. Круг болта |
Скважина Dia. |
Длина Через эпицентр деятельности |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0,84 | 4 | 2-5/8 | 1/2 | 0,62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1,05 | 4 | 3-1/4 | 5/8 | 0,82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1,32 | 4 | 3-1/2 | 5/8 | 1,05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1,66 | 4 | 3-7/8 | 5/8 | 1,38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1,90 | 4 | 4-1/2 | 3/4 | 1,61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2,38 | 8 | 5 | 5/8 | 2,07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2,88 | 8 | 5-7/8 | 3/4 | 2,47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3,50 | 8 | 6-5/8 | 3/4 | 3,07 | 3-1/8 |
4. Детальные изображения фланца шеи сварки титана
(1) сырье фланца шеи сварки титана
(2) тест фланца шеи сварки титана
5. Родственные продукты фланца шеи сварки титана
6. Все тесты фланца шеи сварки титана
Визуальный испытывать (VT)
Ультразвуковой испытывать (UT)
Радиографический испытывать (RT)
Испытание магнитной частицы (MT)
Испытывать пенетранта/краска прорезывает (PT)
Испытывать вихревого тока (ET)
Акустическая эмиссия (AE)
7. растяжимые требования фланца шеи сварки титана
| Ранг | Прочность на растяжение (минута) | Произведите прочность (минута) | Удлиненность (%) | ||
| ksi | PA m | ksi | PA m | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
