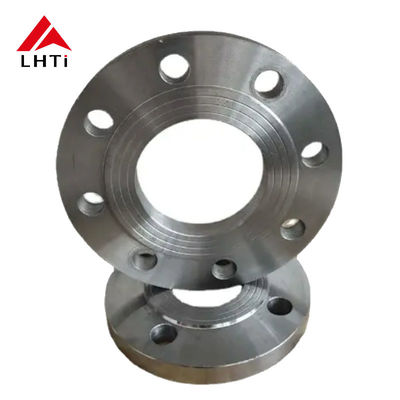

Титановая плитка фланцевая плоская стандартная DIN Gr1 Gr2 Gr5 PLRF фланцевая труба Фланцевая плитка для трубопроводных систем

Титановая плитка фланцевая плоская стандартная DIN Gr1 Gr2 Gr5 PLRF фланцевая труба Фланцевая плитка для трубопроводных систем

1Титановый фланц плоской формы:

Стандарт DIN: фланцы соответствуют стандартам немецкого института стандартизации (DIN), которые определяют конкретные размеры, материалы,и процедуры испытаний для обеспечения согласованности и надежностиНаиболее распространенные стандарты DIN для фланцев включают DIN 2573, DIN 2576, DIN 2631, среди прочих.

Плоский фланц: Плоский фланц обычно имеет плоскую поверхность или поверхность для застегивания к парному фланцу, создавая прочное и плотное соединение.

2Спецификации:

Класс 1 (Gr1):

• Материал: коммерчески чистый титан (99,5% чистоты), отличная коррозионная стойкость и хорошая пластичность.Подходит для применения с низким или средним напряжением и при котором устойчивость к коррозии является приоритетом.
• Приложения: обычно используется в высоко коррозионных средах, таких как химическая обработка, морская среда и некоторые медицинские приложения.

Класс 2 (Gr2):

• Материал: также коммерчески чистый титановый сплав (99,2% чистоты), предлагающий хороший баланс прочности, пластичности и коррозионной стойкости.
• Приложения: используется в широком спектре применений, включая аэрокосмическую, морскую и химическую промышленность, где требуется умеренная прочность и высокая коррозионная стойкость.

Класс 5 (Gr5):

• Материал: Ти-6Ал-4В сплав, содержащий 6% алюминия и 4% ванадия.
• Приложения: Титановые фланцы Gr5 используются в среде с высоким уровнем напряжения, такой как аэрокосмическая промышленность, медицинские имплантаты и промышленные трубопроводы.Его высокое соотношение прочности к весу делает его идеальным для этих приложений.

ПЛРФ фланц:

• PLRF (Plate Raised Face): относится к типу фланца, где уплотнительная поверхность поднимается над кругом болта для создания более плотного уплотнения.предотвращение утечек путем концентрации уплотнительного давления в точке, где фланц соединяется с уплотнителем.

Использование в трубопроводах:

• Роль трубопроводной системы: эти титановые фланцы (Gr1, Gr2, Gr5) обычно используются для соединения секций труб друг с другом.или другой компонентФланц и уплотнение работают вместе, чтобы обеспечить герметичность.
• Устойчивость к коррозии: Титан обладает высокой стойкостью к коррозии, особенно в агрессивной среде, такой как химические или морские системы, что делает эти фланцы идеальными для таких применений.
• Соотношение прочности к весу: Титан имеет легкий вес, что делает его выгодным в системах, где важно уменьшить вес, например, в аэрокосмической или высокопроизводительной технике.

3. Спецификации фланцев DIN:

Фланцы DIN являются фланцами, которые соответствуют стандартам Германского института стандартизации (Deutsches Institut für Normung, сокращенно DIN).и процедуры испытаний фланцев, обеспечивая согласованность и надежность в соединениях трубопроводов.и аэрокосмической промышленности благодаря их высокому качеству и точному дизайну.

Фланцы DIN бывают различных типов, каждый из которых подходит для различных применений.У этих фланцев длинная шея, которая более эффективно распределяет напряжение; стандарт DIN 2576 определяет слепые фланцы, которые используются для закрытия концов труб или клапанов; стандарт DIN 2631 определяет плоские фланцы (FF),обычно используется с уплотнениями для применения при низком давлении; стандарт DIN 2632 определяет поднятые фланцы (RF), с поднятой областью, которая помогает создать более тесную уплотнение с уплотнителем; стандарт DIN 2633 охватывает фланцы кольцевого типа (RTJ),обычно используется в системах высокого давления, для которых требуется герметика металл-металл.

Ключевые характеристики фланцев DIN включают: номинальный диаметр (DN), который относится к номинальному размеру фланца и обычно соответствует внутреннему диаметру трубы, например,DN50 указывает на фланц для трубы внутреннего диаметра 50 мм; номинальное давление, которое относится к максимальному давлению, которое может выдержать фланц, определяемому материалом и размером фланца; диаметр круга болта (BCD),диаметр круга через центр отверстий болта; количество отверстий для болтов, которое обычно колеблется от 4 до 12, в зависимости от размера фланца; размер отверстия для болтов, диаметр отверстий для болтов, которые должны соответствовать болтам, используемым для установки;толщина фланца, который зависит от номинального давления и размера; тип фасада, который относится к поверхности фланца, соприкасающегося с уплотнением, доступный в плоской фазе (FF), поднятой фазе (RF) или кольцевом соединении (RTJ),в зависимости от типа фланца; и внешний диаметр - максимальный диаметр фланца.

Фланцы DIN изготавливаются из различных материалов, как правило, включая углеродистую сталь, нержавеющую сталь, легированную сталь, титан и никелевые сплавы.Выбор материала зависит от конкретных требований приложенияНапример, DIN 17100 применяется к фланцам из углеродистой стали, DIN 17440 - к фланцам из нержавеющей стали, а DIN 50304 - к фланцам из легированной стали.

Фланцы DIN классифицируются по их PN (номинальное давление), которое указывает на максимальное давление, которое фланс может выдержать.PN 10 (максимальное давление 10 бар), PN 16 (максимальное давление 16 бар), PN 25 (максимальное давление 25 бар), PN 40 (максимальное давление 40 бар) и более высокие номиналы, такие как PN 63 и PN 100, подходящие для систем высокого давления.

Лица фланцев также бывают разных типов, таких как плоская поверхность (FF), поднятая поверхность (RF) и кольцевое соединение (RTJ), которые используются в сочетании с уплотнениями для обеспечения герметизации.Выбор типа фасада фланца имеет решающее значение в зависимости от применения.

Кроме того, при проектировании фланцев DIN также учитываются требования к соответствию болтов и уплотнений.обычно изготавливается из высокопрочной стали или нержавеющей стали для обеспечения уплотнения и крепления; прокладки используются для обеспечения герметичности фланца к фланцу, а распространенными материалами прокладки являются резина, графит, ПТФЕ (политетрафторэтилен) и металлические материалы,в зависимости от условий работы и характеристик среды.

Наконец, фланцы DIN обычно имеют на своей поверхности важную информацию, такую как логотип производителя, класс материала, давление, размеры, номинальный диаметр (DN),и стандартный номер DIN для обеспечения качества и прослеживаемостиКроме того, фланцы DIN проходят строгие испытания качества во время производства, включая испытания давления, испытания материалов и измерения,чтобы обеспечить соответствие ожидаемым требованиям.

Придерживаясь стандартов DIN, производители могут обеспечить постоянное качество фланцев во всем мире,обеспечение того, чтобы фланцы от разных производителей идеально сочетались и соответствовали потребностям различных промышленных трубопроводов.

4. Спецификации для титановой фланцевой плиты DIN2501 PN40

5Преимущества титановых сварных шейных фланцев:

Высокое соотношение прочности к весу: Титан является как легким, так и прочным, что делает его полезным для снижения общего веса трубопроводных систем при сохранении прочности.

Высокая коррозионная устойчивость: Титан особенно эффективен в агрессивной и высокотемпературной среде, например, в химических, морских и аэрокосмических приложениях.

Прочность и долговечность: Титановые фланцы имеют длительный срок службы из-за их способности противостоять коррозии, масштабированию и износу, что приводит к режему техническому обслуживанию и замене.

Устойчивость к высоким температурам: Титан может работать в широком диапазоне температур, включая как криогенные, так и высокотемпературные условия.что делает его подходящим для различных промышленных применений.

Бесшовные и прочные сварки: конструкция шеи сварки обеспечивает прочную связь между фланцем и трубой и обеспечивает плавный переход, чтобы избежать концентрации напряжения.
