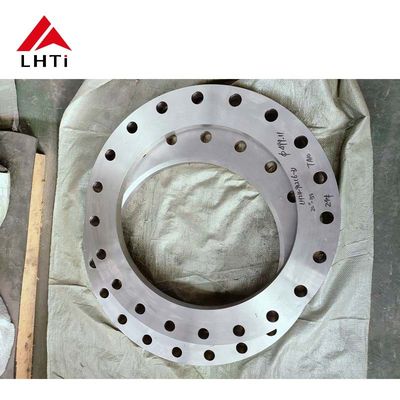

Европейский стандарт EN1092-01 Gr1 Gr5 Gr7 Titanium Plate Flange PN 5 PN 10 для трубопроводных систем

EN1092-01 Стандартные пластинчатые фланцы Европейский стандарт EN1092-01Gr1 Gr5 Gr7 Титановые пластинчатые фланцы PN 5 PN 10 для трубопроводных систем

1. Введение Продукта:

С непрерывным развитием индустриализации трубопроводные системы стали основным компонентом многих инфраструктур в современном обществе, особенно в таких областях, как нефть, природный газ,химическая промышленностьВ этих трубопроводных системах фланцы играют решающую роль в качестве ключевых компонентов для соединения труб, клапанов,и другое оборудованиеСтандарт EN1092-01, как широко применяемый международный стандарт фланцев, обеспечивает существенное руководство по проектированию, производству и применению фланцев.

Титановые сплавы, благодаря их отличной коррозионной стойкости, высокой температурной стойкости и высокой прочности, широко используются в высокопроизводительных трубопроводных системах.Особенно в таких отраслях, как химическая переработка.В области морского строительства и аэрокосмической промышленности применение фланцев из титанового сплава привлекает все большее внимание.В данной статье будет рассмотрено проектирование и применение фланцев из титанового сплава в соответствии со стандартом EN1092-01, с особым акцентом на применение и преимущества фланцев давления PN 5 и PN 10 в реальных трубопроводных системах.

2. Обзор стандарта EN1092-01:

Введение в стандарт EN1092-01:

EN1092-01 - это стандарт, опубликованный Европейской организацией по стандартизации, касающийся фланцев, который в первую очередь касается конструкции, размеров, материалов, давления,и способы соединения фланцевЭтот стандарт играет жизненно важную роль в системах трубопроводов и служит основой для глобального инженерного проектирования и производства.методы подключения, и требуемые значения давления.

Фланги классифицируются в стандарте EN1092-01, включая, но не ограничиваясь, фланги из пластин, фланги из сварки на задницу, слепые фланги и т.д.Фланцы из пластины (также известные как свободные фланцы или скользящие фланцы) - распространенный тип, используемый для соединения двух труб или трубы с другим оборудованием.

Размеры и конструкции отверстий фланцев также являются важными аспектами стандарта EN1092-01.для фланцев с различными номинальными давлениямиВ частности, стандарт охватывает номиналы давления от PN 2,5 до PN 100, причем PN 5 и PN 10 являются одними из распространенных номиналов давления, используемых для трубопроводных систем среднего давления.

Классификация стандарта EN1092-01:

Стандарт EN1092-01 классифицирует фланцы на различные типы, включая фланцы из пластины, фланцы из зажигания, слепые фланцы и другие.Размеры и другие характеристики этих фланцев определяются на основе таких факторов, как класс давленияНапример, размеры фланца и номинальные давления для PN 5 и PN 10 предназначены для применения при среднем давлении.

Отношения между стандартом EN1092-01 и фланцами из титанового сплава:

В дополнение к определению размеров и требований к производительности фланцев, стандарт EN1092-01 также включает в себя выбор материала.Включают давление.Титановые сплавы, с их уникальными физическими и химическими свойствами,Все чаще используются в фланцах, поскольку они отвечают высоким требованиям к коррозионной стойкости в различных отраслях промышленности.Фланцы из титанового сплава, соответствующие стандарту EN1092-01, становятся материалом выбора во многих отраслях промышленности.

3. Свойства материалов титановых сплавов

Обзор титановых сплавов

Титановые сплавы - это сплавы на основе титана с небольшим количеством других металлов, таких как алюминий, ванадий, молибден, железо и другие.Титановые сплавы известны своим высоким соотношением прочности и веса, отличная коррозионная стойкость, высокотемпературная стойкость, устойчивость к усталости и низкая плотность, что делает их широко используемыми в аэрокосмической, морской технике, химической промышленности и многом другом.

Типы титановых сплавов:

Существует несколько типов титановых сплавов, включая: чистый титан (Gr1, Gr2, и т.д.), α-β титановые сплавы (Gr5, и т.д.) и β титановые сплавы (Gr23, и т.д.).Различные сплавы титана имеют различные физические и механические свойства, что делает их подходящими для различных применений.

Титановый сплав Gr1: Чистый титановый сплав, известный своей превосходной коррозионной стойкостью и хорошей обрабатываемостью, обычно используемый в низкопрочных и низкотемпературных приложениях.

Титановый сплав Gr5 (Ti-6Al-4V): один из наиболее часто используемых титановых сплавов, содержащий 6% алюминия и 4% ванадия.и коррозионная стойкость и широко используется в аэрокосмической и химической промышленности.

Титановый сплав Gr7: содержит небольшое количество молибдена и обладает повышенной коррозионной стойкостью, часто используется в оборудовании для химической обработки и морской технике.

Сравнение титановых сплавов

Преимущества фланцев из титанового сплава

Фланцы из титанового сплава имеют следующие значимые преимущества:

Устойчивость к коррозии: Титановые сплавы очень устойчивы к коррозии от большинства кислот, щелочей, солей и других химических сред, что делает их идеальными для химической и морской промышленности.

Высокая прочность и низкая плотность: Титановые сплавы имеют высокое соотношение прочности к весу, что позволяет им выдерживать значительное рабочее давление при сохранении относительно низкого веса.

Отличная устойчивость к высоким температурам: фланцы из титанового сплава могут работать при высоких температурах, что делает их подходящими для трубопроводных систем в условиях высокой температуры.

4. Проектирование и изготовление титановых пластин из сплава титана согласно стандарту EN1092-01

Требования к конструкции фланцев из титанового сплава

В стандарте EN1092-01 при проектировании фланцев должны учитываться условия работы, давление, способ соединения и выбранные материалы.При проектировании фланцев из титановых сплавов, особое внимание следует уделить следующим аспектам:

Размеры фланца: внешний диаметр, толщина, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.

Поверхность фланца: для повышения коррозионной устойчивости фланцы из титанового сплава часто подвергаются поверхностной обработке, такой как анодирование, что помогает увеличить их долговечность.

3.2 Производственный процесс фланцев из титанового сплава

Производство фланцев из титанового сплава включает в себя несколько этапов, включая выбор материала, формирование, сварку и обработку поверхности.Обработка титанового сплава сложнее, чем обработка других материалов, что требует специализированного оборудования и методов для обеспечения высокого качества конечных продуктов.

• Формирование: Фланцы из титанового сплава обычно изготавливаются с использованием методов ковки, литья или обработки.
• Сварка: Сварка титановых сплавов требует специальных методов, поскольку титан легко реагирует с кислородом, что может повлиять на качество сварки путем образования оксидов.
• Поверхностная обработка: для улучшения коррозионной стойкости фланцев из титанового сплава обычно применяются поверхностные обработки, такие как анодирование или покрытие.

Контроль качества и испытания фланцев

При производстве фланцев из титанового сплава необходим строгий контроль качества.

• Проверка размеров: убедиться, что внешний диаметр фланца, толщина, размер отверстия и т.д. соответствуют спецификациям стандарта EN1092-01.
• Испытание механических свойств: Испытание прочности, твердости и пластичности фланцев, чтобы убедиться, что они соответствуют требуемым условиям эксплуатации.
• Испытание коррозионной стойкости: Испытание устойчивости фланца к коррозии, чтобы убедиться, что он хорошо работает в конкретной химической среде.
