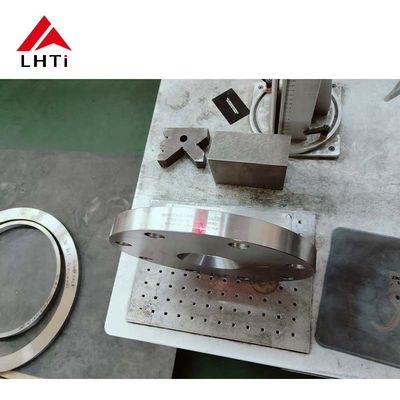

Gr5 Gr7 Класс 150 ASME B16.5 Титановые фланцы с поднятой поверхностью для трубопроводов

Gr5 Gr7 Класс 150 ASME B16.5 Титановые фланцы с поднятой поверхностью для трубопроводов

Аннотация:

Титановые сплавы, особенно Gr5 и Gr7, все чаще используются для производства фланцев в промышленных приложениях из-за их исключительной коррозионной стойкости, высокого соотношения прочности и веса,ASME B16.5 является широко признанным стандартом, который регулирует конструкцию, размеры, спецификации материалов,и номинальные давления для фланцев, используемых в промышленных системах трубопроводовВ данной работе основное внимание уделяется проектированию и применению титановых фланцев Gr5 и Gr7 в соответствии со стандартом ASME B16.5, с особым акцентом на класс 150, плоский фланс, скользящий фланс,Поднятое лицо (SORF)В статье рассматриваются свойства материалов, преимущества и процессы производства этих титановых фланцев,подчеркивая их промышленное применение в таких областях, как химическая обработка, аэрокосмическая, морская инженерия и производство электроэнергии.

1Введение.

Фланги являются важнейшими компонентами в промышленных трубопроводных системах, действующих как интерфейс между трубами, клапанами и другим оборудованием.Стандарт 5 содержит спецификации для фланцев, используемых в трубопроводных системахСреди различных материалов, используемых для конструкции фланцев, титановые сплавы получили значительное внимание из-за своей высокой прочности, малого веса, высокой прочности и высокой прочности.и исключительная коррозионная стойкостьТитановые сплавы Gr5 (Ti-6Al-4V) и Gr7 (Ti-0.15Pd) особенно подходят для производства фланцев в приложениях, требующих как структурной целостности, так и устойчивости к суровым условиям.

Целью данной статьи является изучение конструкции, производственных процессов и применения титановых фланцев ASME B16.5 Gr5 и Gr7, с особым акцентом на класс 150, плоские фланцы, скользящие фланцы,Поднятое лицо (SORF)В статье также будут рассмотрены преимущества использования титановых сплавов по сравнению с другими материалами в промышленных условиях.

2Обзор стандарта ASME B16.5:

Стандарт ASME B16.5 определяет требования к фланцам, включая их размеры, материалы и давление.Он необходим для обеспечения единообразия и целостности соединений фланцев в широком спектре промышленных применений.Некоторые из ключевых аспектов, охватываемых стандартом ASME B16.5, включают:

• Типы фланцев: Стандарт охватывает различные типы фланцев, включая сварные шеи, слепые, скользящие и плоские фланцы.
• Классификации давления: Стандарт классифицирует фланцы по их номиналам давления, от класса 150 до класса 2500.
• Спецификации материала: материал фланца имеет решающее значение для определения его производительности в различных условиях эксплуатации.Титановые сплавы, такие как Gr5 и Gr7, включены в стандарт из-за их превосходных свойств..

3Свойства материалов титановых сплавов класса 5 и 7

3.1 Титановый сплав Gr5 (Ti-6Al-4V)
Титановый сплав Gr5, также известный как Ti-6Al-4V, является наиболее часто используемым титановым сплавом и состоит из 90% титана, 6% алюминия и 4% ванадия.низкая массаСвойства титанового сплава Gr5 включают:

• Прочность на растяжение: 900-1,100 МПа
• Устойчивость к давлению: 850-1000 МПа
• Устойчивость к коррозии: отличная устойчивость к соленой воде, кислотам и хлоридам, что делает ее идеальной для морских и химических процессов.
• Применение: аэрокосмическая промышленность, медицинские имплантаты и промышленные трубопроводы, требующие высокой прочности и легких материалов.

3.2 Титановый сплав Gr7 (Ti-0,15Pd)
Титановый сплав Gr7, также известный как Ti-0,15Pd, является вариантом коммерчески чистого титана с небольшим добавлением палладия (0,15%).особенно в агрессивной среде, такой как кислоты высокой чистоты и морская водаСвойства титанового сплава Gr7 включают:

• Прочность на растяжение: 550-700 МПа
• Устойчивость к давлению: 450-650 МПа
• Устойчивость к коррозии: Отличная устойчивость к широкому спектру коррозионных сред, особенно в химической и морской промышленности.
• Применение: химическая обработка, судостроение и другие приложения, где требуется превосходная коррозионная стойкость.

4Конструкция титановых фланцев ASME B16.5:

Конструкция титановых фланцев соответствует стандарту ASME B16.5, с особыми соображениями, касающимися свойств материала и предполагаемого применения.Титановые фланцы предназначены для обработки конкретных номиналов давления, причем класс 150 является одним из наиболее распространенных рейтингов, используемых для систем среднего давления.

4.1 Фланцы класса 150
Титановые фланцы класса 150 подходят для применения при среднем давлении, когда рабочее давление не превышает 150 фунтов на квадратный дюйм (psi) при температуре окружающей среды.Они обычно используются в трубопроводах в таких отраслях промышленности, как химическая обработка, производство электроэнергии и очистка воды.

4.2 Типы фланцев

• Плоские фланцы: плоские фланцы имеют плоскую поверхность без поднятой области.
• Слип-он фланцы: эти фланцы предназначены для скольжения по трубе и сваряются на место.
• Повышенная поверхность (SORF): поднятая поверхность фланцев имеет небольшую поднятую площадь вокруг отверстия фланца, чтобы создать более плотное уплотнение при застегивании к парному фланцу.Фланцы SORF широко используются в системах высокого давления и известны тем, что обеспечивают более надежное уплотнение.
• Slip-On Flat Face (SOFF): Эти фланцы сочетают в себе черты сдвига и плоской фазы.Они часто используются в системах, где фланцы подвергаются низкому давлению и требуют легкой сборки и демонтажа.

5Производство титановых фланцев:

Производство титановых фланцев включает в себя несколько ключевых процессов для обеспечения того, чтобы конечный продукт соответствовал спецификациям размеров и материалов стандарта ASME B16.5.

5.1 Выбор материала
Выбор подходящего сорта титанового сплава (Gr5 или Gr7) имеет решающее значение для производительности фланца.температура, и потенциал коррозии.

5.2 Обработка и формовка
Титановые фланцы производятся с помощью таких процессов, как ковка, обработка и сварка.в то время как обработка используется для достижения требуемых размеров и поверхностной отделки.

5.3 Сварка
При сварке титановых фланцев необходимо соблюдать особую осторожность, чтобы избежать загрязнения, поскольку титан сильно реагирует с кислородом.,обычно используются для титановых фланцев.

5.4 Обработка поверхности
Титановые фланцы могут подвергаться обработке поверхности, такой как анодирование или пассивация, чтобы повысить их коррозионную стойкость и улучшить их общую производительность в суровой среде.

6Применение титановых фланцев в промышленности:

Титановые фланцы, особенно Gr5 и Gr7, используются в различных промышленных областях из-за их отличных свойств.

• Химическая обработка: коррозионная стойкость титана делает его идеальным для обработки агрессивных химических веществ в таких процессах, как дистилляция, фильтрация и смешивание.
• Морская техника: способность титана сопротивляться коррозии в морской воде делает его идеальным материалом для фланцев, используемых в морских трубопроводах.
• Аэрокосмическая промышленность: Титан Gr5 обычно используется в аэрокосмических приложениях из-за его прочности, легкого веса и долговечности в экстремальных условиях.
• Производство электроэнергии: Титановые фланцы используются в паровых и газовых турбинах, а также в теплообменниках, где важна высокая прочность и устойчивость к теплу и коррозии.

7Заключение:

Титановые фланцы ASME B16.5 Gr5 и Gr7 являются важнейшими компонентами во многих промышленных трубопроводных системах.и отличная коррозионная стойкость, что делает их идеальными для применения в суровых условиях, таких как химическая обработка, морское строительство и аэрокосмическая промышленность.и конструкция в соответствии с ASME B16.5 стандарта обеспечивает надежность и производительность этих фланцев в промышленных применениях.Титановые сплавы типа Gr5 и Gr7 будут играть все более важную роль в производстве фланцев.
