В современных трубопроводных системах качество и производительность фланцев и фланцевых фитингов играют важную роль в обеспечении целостности и долговечности всей системы.Один из наиболее часто используемых стандартов для этих компонентовASME B16.5Этот стандарт необходим для понимания и реализации инженерами, производителями и планировщиками проектов.поскольку он обеспечивает совместимость и безопасность для различных промышленных применений.В этой статье мы рассмотримТитановые фланцы Gr1 и Gr2, с упором наФланцы шеи с поднятым лицом сварки (RFWN)сКласс 150Уровень давления.

1.Обзор стандарта ASME B16.5

ASME B16.5 описывает требования к конструкции, габаритам, материалам и испытаниям фланцев труб и фланцевых фитингов.1/2" до 24"номинальные размеры труб и охватывает широкий диапазон классов давления, включая класс 150, который является одним из наиболее распространенных номиналов для применения низкого давления.

2.Спецификации материала: Титан 1 и 2 классов

Два материала, указанных в настоящем стандарте для высокопроизводительных трубопроводных систем:1 классиСтепень 2титановые сплавы. Титан пользуется предпочтением за исключительное соотношение прочности к весу, коррозионную стойкость и высокотемпературную стойкость,что делает его идеальным для требовательных условий, таких как морская и химическая промышленность..

Титан 1-го класса (торговый чистый титан)

• Устойчивость к коррозии: Отлично, особенно в нейтральной или слегка коррозионной среде.
• Сварная способность: Легко сваривается стандартными методами.
• Сила: ниже, чем класс 2, но по-прежнему обеспечивает отличные характеристики в большинстве приложений.

Титан 2-го класса

• Устойчивость к коррозии: Высокая стойкость к коррозии, особенно в морской воде и кислой среде.
• Сила: более прочный, чем класс 1, обеспечивающий более высокую производительность в напряженных приложениях.
• Заявления: Идеально подходит для химической обработки, опреснения и других агрессивных условий.

3.Высокие фланцы шейки сварки лица (WNRF)

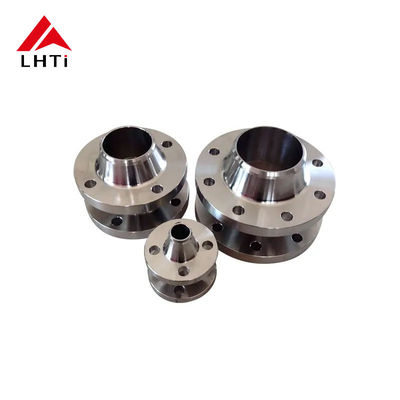

ВФланцы шеи с поднятым лицом сварки (RFWN)Они широко используются в трубопроводных системах из-за их превосходной герметичности и высокой прочности.поднятое лицосоздает оптимальную уплотнительную поверхность при сочетании с уплотнителем.Это особенно важно в тех случаях, когда фланц должен выдерживать высокое давление или когда утечка может привести к отказу системы..

• Ключевые особенности фланцев RFWN:
  • Поднятое лицо: небольшая площадь, поднятая над корпусом фланца, что позволяет лучше запечатывать прокладки.
  • Заваренная шея: длинная шея, которая постепенно переходит от фланца к трубе, обеспечивая прочное соединение и повышая общую прочность соединения.

Нагрузка класса 150

Фланцы класса 150 предназначены для применения при низком давлении, с максимальным номинальным давлением150 psiОни обычно используются в системах, где давление относительно низкое, и основное внимание уделяется надежности и предотвращению утечек.

4.Размеры фланцев шеи с сваркой с поднятым лицом класса 150 (RFWN)

Ниже приведена таблица, в которой изложены размерыКласс 150 Возвышенные фланцы сварки на шеекак указано в ASME B16.5:

5.Производственный процесс титановых фланцев

Титановые фланцы, особенно сплавы Gr1 и Gr2, проходят несколько критических этапов изготовления, чтобы обеспечить их качество и надежность.

• Выбор материала: Выбор подходящего титанового класса (Gr1 или Gr2) на основе применения.
• Формирование: Титановые билеты нагреваются и формируются в формы фланца с помощью методов ковки или литья.
• Обработка: Точная обработка выполняется для обеспечения точных размеров, включая поднятую поверхность и отверстия болтов.
• Тепловая обработка: Титановые сплавы 1 и 2 классов подвергаются термической обработке для повышения их механических свойств.
• Поверхностная отделка: Фланцы полируются для обеспечения гладкой отделки, особенно на поднятой поверхности, для улучшения эффективности уплотнения.
• Проверка и испытания: Каждый фланц подвергается строгому контролю качества, включая визуальную проверку, проверку размеров и неразрушительные испытания для обеспечения отсутствия внутренних дефектов.

6.Применение титановых фланцев Gr1 и Gr2

Титановые фланцы используются в самых разных отраслях промышленности, в том числе:

• Морская промышленность: Для применений, где стойкость к коррозии в морской воде имеет решающее значение.
• Химическая обработка: Для трубопроводов, обрабатывающих агрессивные химические вещества и кислоты.
• Аэрокосмическая: В среде, где требуется высокое соотношение прочности и веса.
• Электростанции: Для применения при высокой температуре и высоком давлении.

Заключение:

Фланцы для титановых труб ASME B16.5 Gr1 и Gr2, специальноФланцы шеи с поднятым лицом сварки (RFWN)сКласс 150, предлагают идеальное решение для систем низкого давления трубопроводов, где надежность, коррозионная стойкость и прочность имеют важное значение.и производственные процессы гарантируют, что эти фланцы обеспечивают долговечную, высокопроизводительное соединение в сложных условиях.

Придерживаясь стандартов ASME B16.5,Инженеры и производители могут гарантировать, что их системы соответствуют требованиям производительности при сохранении безопасности и долговечности в различных промышленных приложениях..
