Пользовательский титановый диск: от чертежа до детали

Пользовательский титановый диск: от чертежа до детали

Наименование марки: LHTi
Номер модели: Titanium disc
МОК: 1 шт.
Цена: usd 20-30/kg
Условия оплаты: Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам: 5000 штук в месяц
Подробная информация
Place of Origin:
China
Сертификация:
ISO9001
Приложение:
Промышленный
Обработка поверхности:
Полированный
Цвет:
Серебро
Материал:
Титановый сплав
Упаковка:
Случай переклейки или согласовывать ваше требование
Диаметр:
150mm--1300mm или как ваших требований
Форма:
Круглый
Толщина:
35mm-550mm или как ваших требований
Упаковывая детали:
стандартный случай переклейки экспорта
Поставка способности:
5000 штук в месяц
Выделить:

Полированный серебряный титановый диск

,

диски из титана промышленных 150 мм

,

Титановый диск с гарантией

Описание продукта

Заказной титановый диск: от чертежа до детали

Заказной диск — это тот случай, когда страница продукта не может быть спецификацией. Диаметр, толщина, марка и отделка — все открыто, и единственным документом, который говорит, что требуется, является чертеж, прилагаемый к запросу. Этот диапазон охватывает диски диаметром от 150 до 1300 миллиметров, полированные и серебристые на вид, обработанные по требованию, и разница между подходящей деталью и переделанной почти всегда заключается в том, что не было сказано на чертеже.

Чертеж — это спецификация

Два чертежа одного и того же диска могут описывать совершенно разные работы. Один показывает диаметр, толщину и слово «обработанный»; другой показывает базу, предел биения, значение плоскостности по всей поверхности и обозначение Ra на уплотнительной поверхности. Первый — это заготовка с чистыми поверхностями; второй — готовая деталь, и ее цена отражает вторую операцию, проверку и риск.

По этой причине полезное, что покупатель может сделать перед запросом цены, — это прочитать чертеж так, как его прочитает цех: найти базу, определить, какие размеры имеют допуски, а какие подпадают под общую заметку, и проверить, что каждое требование может быть фактически измерено на детали. Допуск, который нельзя проверить, становится разговором при доставке, а не при заказе.

Обозначение на чертеже Что это контролирует Если это отсутствует Рабочий стандарт
Диаметр с допуском Подходит ли деталь к своему посадочному месту Цех работает по общему допуску Указать, плюс-минус 0,1–0,5 мм в зависимости от размера
Толщина Высота стопки и масса Толщина меняется с каждым проходом поверхности Номинал плюс припуск на отделку
Плоскостность Не качается ли диск при установке Полированный, но изогнутый диск проходит Число по всей поверхности, а не по ободу
Биение относительно базы Концентричность обода к отверстию Деталь вращается не по центру Указать базу, затем предел биения
Шероховатость поверхности Уплотнение, внешний вид, чистота Отделка — это то, что оставил последний инструмент Значение Ra и к каким поверхностям оно применяется
Состояние кромки Обращение и уплотнение прокладки Острая кромка, заусенец в ящике Фаска или радиус, размер, без заусенцев
Заготовка или готовая деталь: выбор меняет все

Большинство больших дисков поставляются в виде заготовок с припуском на обработку, обычно от пяти до десяти миллиметров с каждой стороны, чтобы покупатель мог обработать их на своих станках и по своим приспособлениям. Это более дешевый и гибкий вариант, и он возлагает окончательную ответственность за размеры на покупателя.

Готовый диск перекладывает эту ответственность на поставщика. Это также делает решение о толщине окончательным: как только поверхности достигнут готового размера, не остается припуска для исправления изгиба, и любое снятие напряжений должно произойти до последнего прохода. Если диск достаточно толстый, чтобы быть изготовленным из поковки, укажите это, потому что технологический маршрут и проверка отличаются от заготовки из листа.

Допуски, определяющие стоимость

Диаметр и толщина — дешево удерживаются. Плоскостность, параллельность и биение на диске метрового диаметра — нет, потому что они зависят от станка, приспособления и количества снятого металла, а не от осторожности оператора. Плоскостность в одну десятую миллиметра на поверхности 1300 миллиметров — это другой класс работы, чем то же число на 150 миллиметрах, и цена должна это отражать.

Когда чертеж накладывает несколько жестких требований на одну и ту же поверхность, стоит спросить, все ли они функциональны. Обозначение биения на ободе, который нужно только брать руками, — это затраты без выгоды; обозначение плоскостности на поверхности, которая несет прокладку, — нет.

Отделка, кромки и обращение

Полированная серебристая отделка наносится последней, после того как размеры приняты, потому что полировка снимает металл и может вывести жесткую толщину за пределы допуска по ободу. На заказном диске стоит указать, какие поверхности полируются и с какой отделкой, и так же стоит указать, какие поверхности нельзя полировать, например, поверхность, которая будет склеиваться или свариваться позже.

Кромки имеют большее значение, чем кажется. Диск такого размера тяжелый, и его переносят с помощью строп и подъемников, а острая кромка режет как стропу, так и облицовку ящика. Фаска или радиус, указанные с размером, стоят недорого на станке и экономят на повреждениях при транспортировке от цеха до места использования.

Проверка, маркировка и прослеживаемость

Для первой статьи запросите отчет о размерах, в котором перечислены элементы чертежа и измеренные значения, а не сертификат, который гласит, что деталь находится в пределах допуска. Отчет — это то, что показывает, какое обозначение было интерпретировано как, и это документ, который предотвращает повторение того же спора при втором заказе.

Маркировка должна содержать марку и номер плавки, и она должна быть нанесена там, где она не будет удалена механической обработкой или полировкой. На полированном диске это обычно означает обод или внутреннюю поверхность, а не готовую поверхность, и это должно быть согласовано до упаковки деталей, а не после.

Упаковка и последний километр

Большие диски отправляются в фанерных ящиках, заблокированных так, чтобы полированные поверхности не касались ящика или друг друга, с указанием массы снаружи. Где несколько дисков разных размеров путешествуют вместе, ящик должен быть уложен так, чтобы самый большой не опирался на самый маленький, и где отделка критична, поверхности должны быть разделены мягкой прослойкой, а не дном ящика.

Операция Что это держит Где это решается Что проверять
Выбор заготовки Маршрут и припуск на склад Перед цитированием, по толщине Масса и припуск по чертежу
Черновая токарная и торцевая обработка Удаление основной массы с ровным запасом Первая операция Припуск ровный с обеих сторон
Снятие напряжений, если необходимо Плоскостность после снятия напряжений Толстые диски из поковок Плоскостность после цикла
Чистовая токарная обработка Диаметр, толщина, биение Вторая операция Микрометр и индикатор
Элементы и кромки Отверстия, фаски, радиусы Детализация чертежа Положение и снятие фаски
Полировка и маркировка Отделка и прослеживаемость Последний шаг, после проверки Отделка по компаратору, маркировка читаема

Заказной диск, который выполняется без переписки, гласит: чертеж с базой и допусками, марка с ее номером UNS, является ли диск заготовкой или готовой деталью, припуск на обработку, если это заготовка, полируемые поверхности с их отделкой, обработка кромок, положение маркировки, отчет о проверке первой статьи и требование к упаковке. Все остальное на этой странице — это диапазон, а диапазон — это не инструкция.

Изображения продукта

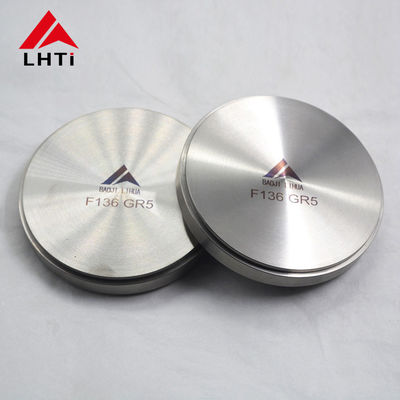

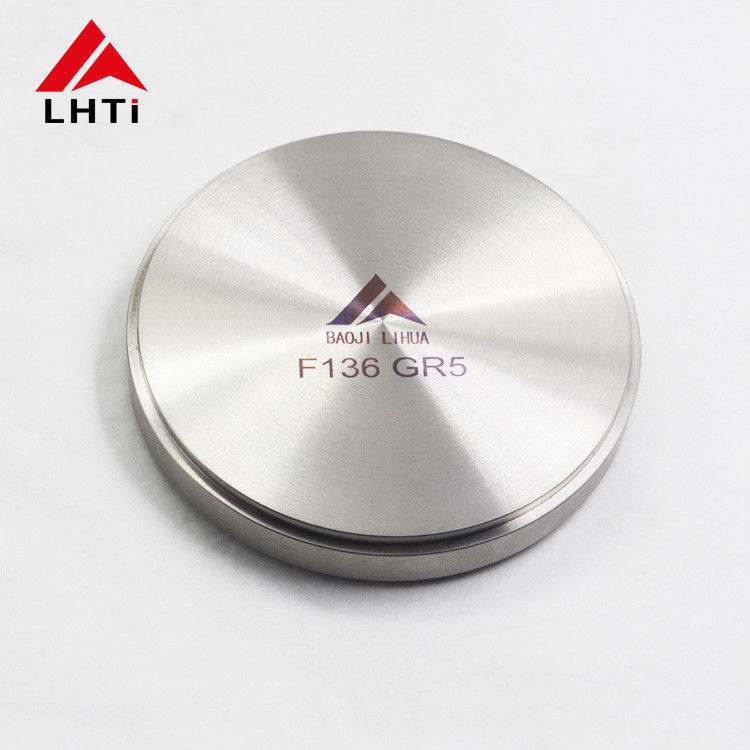

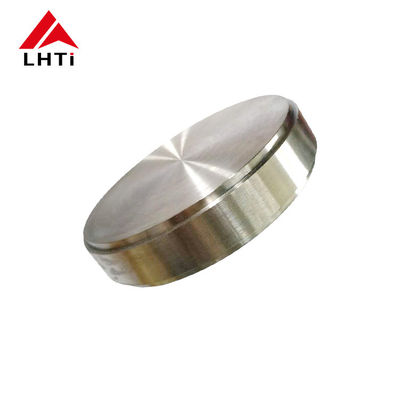

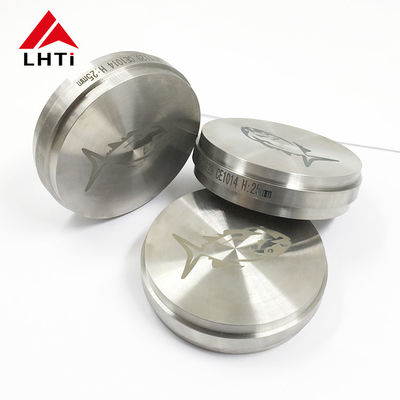

Custom polished titanium disc machined to drawing
