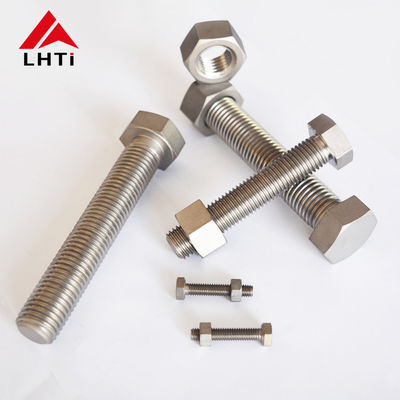

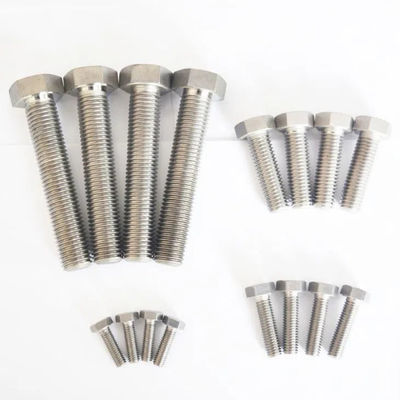

Болты и гайки из титана с шестигранной головкой от M3 до M12
Комплект болтов и гаек приобретается как комплект, а не как материал. Класс прочности определяет нагрузку, которую может выдержать стержень, но длина резьбы, высота головки, высота гайки и допуск определяют, можно ли вообще собрать комплект, и эти четыре параметра чаще всего упускаются из запроса. На этой странице представлен комплект из титана с шестигранной головкой класса 5, поставляемый с двумя гайками и двумя контргайками, натурального или цветного исполнения, и практический способ его спецификации.
Посадка важнее прочности
Первый параметр, который нужно определить, — это длина захвата: толщина скрепляемых деталей плюс шайбы. Болт должен быть достаточно длинным, чтобы нерезьбовая часть стержня или, по крайней мере, полная резьбовая часть находились в соединении, и достаточно коротким, чтобы не упираться в дно или не оставлять резьбу снаружи, куда гайка не может достать. Болт с шестигранной головкой с частично резьбовым стержнем ведет себя иначе, чем полностью резьбовой: гладкий стержень воспринимает сдвиг, а резьба — предварительную нагрузку, и путаница между ними является частой причиной ослабления соединений.
Второй параметр — зазор головки. Шестигранная головка требует головки или гаечного ключа определенного размера, и при малом шаге резьбы головке требуется пространство для поворота. Винт с головкой под внутренний шестигранник требует только шестигранника, но ему требуется зенковка, и он концентрирует нагрузку на опоре на меньшей площади. Фланцевая головка распределяет нагрузку по опорной поверхности и является обычным решением, когда скрепляемый материал мягкий, тонкий или окрашенный.
Крутящий момент по размеру и почему таблица — это только начало
Приведенная ниже таблица основана на минимальной прочности на разрыв титана класса 5, прочности на растяжение около 828 МПа, целевой предварительной нагрузке 65% от нагрузки на растяжение и коэффициенте трения 0,20, что соответствует чистой сухой резьбе. Арифметический расчет: нагрузка на растяжение равна площади сечения, умноженной на прочность на растяжение; предварительная нагрузка равна 0,65, умноженной на нагрузку на растяжение; крутящий момент равен коэффициенту трения, умноженному на предварительную нагрузку, умноженную на номинальный диаметр.
| Размер, крупный шаг | Площадь сечения, мм2 | Нагрузка на растяжение при 828 МПа, кН | Сухой крутящий момент при 65%, Нм |
|---|---|---|---|
| M3 x 0.5 | 5.0 | 4.2 | 1.6 |
| M4 x 0.7 | 8.8 | 7.3 | 3.8 |
| M5 x 0.8 | 14.2 | 11.8 | 7.6 |
| M6 x 1.0 | 20.1 | 16.6 | 13 |
| M8 x 1.25 | 36.6 | 30.3 | 32 |
| M10 x 1.5 | 58.0 | 48.0 | 62 |
| M12 x 1.75 | 84.3 | 69.8 | 108 |
Читайте цифры как отправную точку, а не как спецификацию. Коэффициент трения для сухого титана может варьироваться от 0,20 до 0,30, а натяжение, создаваемое фиксированным крутящим моментом, обратно пропорционально ему, поэтому те же 62 ньютон-метра для M10 могут создать 31 килоньютон для смазанной резьбы и 21 килоньютон для сухой. Добавьте анодированное покрытие, и цифра снова изменится. Если соединение связано с безопасностью, предварительная нагрузка должна устанавливаться по крутящему моменту и проверяться методом поворота гайки или удлинения болта, а не только по крутящему моменту.
Три размера на этой странице не совпадают
В описании указан диаметр 8 мм как стандартный размер, затем диапазон от M3 до M12 в вопросах, затем M10 и M12 как самые продаваемые размеры. Эти три утверждения могут быть верными для разных позиций, но они не могут описывать один и тот же товар, и покупатель, заказывающий по неправильному описанию, получает комплект, который не подходит. То же предостережение относится к допуску плюс-минус 0,13 мм: это разумная величина для коммерческого крепежа, но она ничего не значит, пока не будет указан размер, к которому она применяется, потому что допуск 0,13 мм на диаметр стержня является щедрым, в то время как такой же допуск на шаг резьбы был бы неприемлемым.
Консервативный подход — рассматривать страницу как семейство продуктов. Запросите нужный вам размер с шагом и стандарт, которому соответствует допуск, будь то класс продукта по ISO 4759 или внутренний чертеж. Поставщик, который может назвать стандарт, также сможет сказать вам, какой размер охватывает допуск, и этот ответ стоит больше, чем сама цифра.
| Что указано на странице | Что это определяет | Конфликт, который нужно разрешить | Что нужно спросить |
|---|---|---|---|
| Диаметр 8 мм в основном тексте | Какой стержень имеют указанные детали | Та же страница предлагает от M3 до M12 | К какому размеру относится цена |
| Самые продаваемые M10 и M12 | Глубина склада и срок поставки | Это не весь предлагаемый ассортимент | Список размеров, который вам действительно нужен |
| Допуск плюс-минус 0,13 мм | Входит ли болт в отверстие | Размер не указан | По ширине головки, стержню или длине |
| Класс 5, Ti-6Al-4V | Нагрузка на растяжение и крутящий момент | Класс гайки не указан | Класс гайки и высота гайки |
| Две гайки и две контргайки | Как соединение сопротивляется ослаблению | Это стопорная гайка, а не самоконтрящаяся | Метод фиксации от вибрации |
| Шестигранные, фланцевые и головки под внутренний шестигранник | Зазор и площадь опоры | Три продукта описаны как один | Тип головки для каждой позиции |
Шестигранные, фланцевые и головки под внутренний шестигранник — это разные соединения
Шестигранная головка — это универсальный выбор: большая опорная поверхность, привычный привод и достаточная высота головки для многократной сборки. Фланцевая головка имеет встроенную шайбу и используется там, где скрепляемая деталь могла бы быть помята, поэтому она встречается на тонком листовом металле, пластике и окрашенных сборках. Головка под внутренний шестигранник обеспечивает меньший диаметр головки при той же прочности и используется там, где пространство ограничено, но требует зенковки и закаленного ключа, а малая опорная поверхность может повредить алюминиевую деталь.
Головка также определяет доступную длину захвата. Высокая головка увеличивает общую длину, не увеличивая длину зажима, поэтому болт, указанный по общей длине, и болт, указанный по длине захвата, не взаимозаменяемы. Когда на чертеже указана одна величина, а в каталоге другая, разница обычно составляет высоту головки плюс шайбу, что является именно той величиной, которая делает болт слишком коротким.

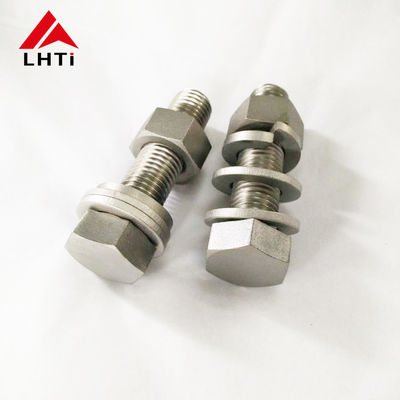

Две гайки и две контргайки на шестигранном болте
Комплект поставляется с двумя обычными гайками и двумя контргайками, причем обычная пара предназначена для использования в качестве стопорной гайки: первая гайка затягивается до предварительной нагрузки, вторая прижимается к ней, и трение между двумя гранями резьбы удерживает пару на месте. Это видимая, проверяемая конструкция, которая хорошо работает на шпильке или сквозном болте, и это классическое решение для часто регулируемых механизмов.
Это не замена самоконтрящейся гайке. Пара стопорных гаек зависит от поддержания предварительной нагрузки, и в соединении, которое ослабевает под действием вибрации или термического цикла, пара может ослабнуть вместе. Там, где соединение действительно вибрирует, лучше использовать цельнометаллическую самоконтрящуюся гайку или шлицевую гайку с разводным штифтом, а там, где гайка контактирует с титаном, требуется смазка или материал гайки, отличный от титана, чтобы предотвратить заедание резьбы до установки второй гайки.

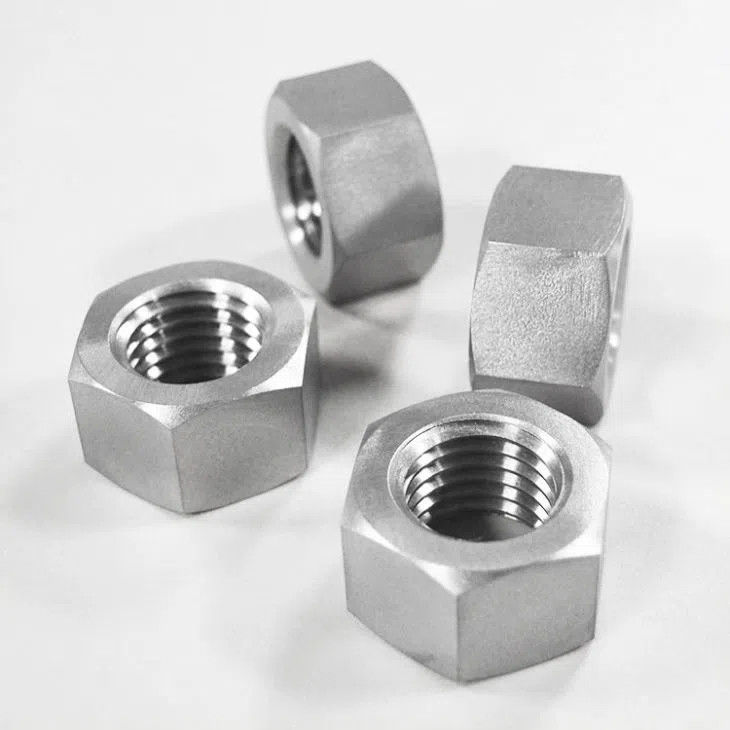

Высота гайки — это важный параметр. Стандартная шестигранная гайка высотой 0,8 диаметра и тонкая гайка высотой 0,5 диаметра выглядят похоже на фотографии и ведут себя очень по-разному: тонкая гайка срывает резьбу при гораздо меньшей нагрузке, а гайка полной высоты — это то, что предполагается в таблице крутящих моментов выше. На титановом болте в алюминиевой детали глубина резьбы в более мягком материале также должна быть не менее 1,5 диаметра, иначе первой выйдет из строя алюминиевая резьба.
Цвет, который не меняет резьбу
Покрытие натуральное или цветное. Цвет — это анодированная пленка, которая образуется за счет интерференции в пленке толщиной всего в десятки нанометров, поэтому она не добавляет ничего измеримого к резьбе или стержню: допуск 0,13 мм в тысячу раз больше толщины пленки. Это полезная часть процесса, потому что цветной болт можно идентифицировать по размеру или стадии сборки без калибра и без изменения посадки.
Пленка изменяет трение. Анодированная поверхность более шероховатая, чем натуральная, и коэффициент трения под головкой и в резьбе увеличивается, поэтому крутящий момент, предназначенный для натурального болта, будет недогружать цветной. Цвет также трудно подобрать от партии к партии, поскольку оттенок зависит от напряжения и сплава, поэтому видимую сборку следует заказывать одной партией. Ни один из этих моментов не является причиной избегать покрытия; оба являются причинами указывать покрытие и смазку вместе.
Вес, гальваническая пара и корпус велосипеда
Титан класса 5 имеет плотность около 4,43 грамма на кубический сантиметр, поэтому комплект примерно на 44% легче такого же комплекта из стали. Именно поэтому эти крепежные элементы используются на мотоциклах, велосипедах и гоночных автомобилях, где несколько сотен граммов в верхней части вилки или на колесе имеют значение. Экономия реальна, но это не магия: алюминий (2,7) еще легче, и титановый болт выбирают вместо алюминиевого из-за прочности и усталости, а не только из-за массы.
Другая сторона выбора — гальваническая пара. Титан катоден по отношению к алюминию, стали и углеродному волокну, поэтому во влажной сборке другой материал становится анодом и корродирует вокруг крепежа, который все еще выглядит новым. Изолирующая шайба, покрытие сухой пленкой или герметичное соединение предотвращают это, и на велосипеде то же правило применяется к титановому болту в алюминиевой раме, как и к болту из нержавеющей стали в стальной. Небольшое количество антипригарной смазки на резьбе также предотвращает заедание двух металлов, что является отказом, который райдер замечает первым.
Что указать в заказе
Укажите размер и шаг, длину захвата или общую длину и поясните, что именно вы имеете в виду, тип головки, класс прочности или нагрузку на растяжение, класс гайки и высоту гайки, покрытие и поставляется ли комплект с обычными гайками, контргайками или обоими. Укажите, контролируется ли соединение по крутящему моменту, поскольку этот ответ определяет, указывается ли смазка и требуется ли отчет об испытании на нагрузку на растяжение при доставке. И там, где страница предлагает диапазон и самый продаваемый размер, заказывайте по списку размеров, а не по описанию, чтобы детали и чертеж совпадали.
