Широкий титановый лист: ширина от 1000 до 2000 мм

Широкий титановый лист: ширина от 1000 до 2000 мм

Наименование марки: LHTi
Номер модели: Titanium sheet
МОК: 1-100
Цена: 24.9
Условия оплаты: TT
Способность к поставкам: 50ton/month
Подробная информация
Place of Origin:
China
Сертификация:
ISO9001
Длина:
1000мм-6000мм
Материал:
Титан
Формируемость:
ХОРОШИЙ
Коррозионная стойкость:
Отличный
Толщина:
0,5 мм-6 мм
Предел прочности:
П.С.И. = 35000
Предел текучести:
П.С.И. = 25000
Плотность:
4,51 G/cm3
Packaging Details:
Wooden box
Supply Ability:
50ton/month
Выделить:

Широкий титановый лист

,

устойчивый к высоким температурам

,

титановый лист шириной 1000-2000 мм

Описание продукта

Широкий лист титана: ширина от 1000 до 2000 мм

Титановый лист шириной два метра — это другой продукт, чем лист шириной один метр, даже если марка, толщина и сертификат идентичны. Прокатный стан должен обеспечивать равномерность короны и плоскостности на более широкой полосе, отжиг должен предотвращать коробление листа, а покупатель получает меньше сварных швов в готовой детали. Именно это, а не 35 000 фунтов на квадратный дюйм в заголовке, на самом деле продает лист на этой странице.

Цифра 35 000 фунтов на квадратный дюйм в МПа и в контексте

Тридцать пять тысяч фунтов на квадратный дюйм — это примерно 241 мегапаскаль. Если рассматривать это как предел прочности на разрыв, это почти точно соответствует минимуму ASTM B265 для Gr1, который составляет 240 МПа, так что описанный лист — это коммерчески чистая марка на нижней границе диапазона прочности, а не сплав. Это соответствует остальному описанию, которое говорит о формуемости и коррозионной стойкости, а не о конструкционной прочности, и стоит отметить, потому что на той же странице продукт называется листом из титанового сплава: Gr1 и Gr2 нелегированы, а фактический сплав, такой как Ti-6Al-4V, будет иметь значение около 895 МПа.

Ловушка в числе — это единица измерения. Тридцать пять ksi также близки к минимальному пределу текучести Gr2, который составляет 275 МПа, и еще ближе к ничему другому. Читатель, который сравнивает 35 000 фунтов на квадратный дюйм с сертификатом Gr2, показывающим 50 000 фунтов на квадратный дюйм на разрыв и 40 000 фунтов на квадратный дюйм на текучесть, ошибочно заключит, что лист слабый; это просто другая марка, указанная по другому свойству. Всегда спрашивайте, является ли цифра пределом прочности на разрыв или на текучесть, и в каких единицах.

Марка Предел прочности на разрыв, МПа и psi Предел текучести, МПа и psi Относительное удлинение, 2 дюйма Где это подходит
Gr1 240 МПа, 35 ksi 140 МПа, 20 ksi 24 процента Глубокая формовка, облицовка, декоративные элементы
Gr2 345 МПа, 50 ksi 275 МПа, 40 ksi 20 процентов Общий лист, морское применение, теплообменники
Gr4 550 МПа, 80 ksi 485 МПа, 70 ksi 18 процентов Кронштейны с высокой нагрузкой, рамы
Gr5, Ti-6Al-4V 895 МПа, 130 ksi 830 МПа, 120 ksi 10 процентов Конструкционный лист, горячая формовка
Этот лист, 35 000 psi около 241 МПа Не указано Не указано На нижней границе предела прочности Gr1

Для проектного анализа полезно следующее утверждение: 241 МПа — это предел прочности на разрыв Gr1, а лист Gr2, заказанный по B265, будет иметь предел прочности 345 МПа при 20-процентном удлинении. Там, где применение — это формованная панель, которая не должна трескаться, Gr1 с его 24-процентным удлинением является лучшим выбором, даже если он слабее из двух.

Почему ширина — это сложность

Широкий лист прокатывается на стане, рабочие валки которого длиннее ширины листа, и поддержание равномерной толщины на двух метрах сложнее, чем на одном. Центр широкого листа получается немного толще или тоньше краев в зависимости от короны валков, и разница проявляется как показатель короны в сертификате. Покупатель, которому требуется строгий допуск по толщине на двухметровой ширине, должен ожидать, что допуск будет указан для ширины, а не только для толщины.

Плоскостность ведет себя так же. Остаточное напряжение от прокатки и отжига снимается при резке листа, и широкий лист, который был плоским на стане, может изогнуться в блюдце после того, как его разрежут. Средство — это выравнивающий проход или отжиг для снятия напряжений, и в спецификации должно быть указано, какая плоскостность требуется, измеренная на какой длине, потому что «плоский» означает очень разные вещи для стана и для изготовителя с двухметровой рамой.

Меньше сварных швов, и где это выгодно

Причина покупки широкого листа — избежать шва. Трубный лист теплообменника или канальная плита, вырезанные из одной 2000-миллиметровой панели, не имеют продольного сварного шва для радиографии, зоны термического влияния для травления и несоответствия для контроля. Морской компонент, такой как облицовка корпуса морской воды, панель скруббера или палубное крепление, выигрывает так же: каждый сварной шов в титане — это место, где может произойти отказ экрана и где может начаться щель, поэтому его удаление стоит больше, чем небольшая надбавка за более широкий лист.

Та же логика применима к оборудованию для химической обработки, где сосуд или колонна облицованы титановым листом, а облицовка сварена между собой и со стальной оболочкой. Широкий облицовочный лист уменьшает количество стыковых соединений, а оставшиеся соединения — это те, на которых сосредоточится инспектор. Где облицовка тонкая, лист часто поставляется с небольшой подготовкой края, чтобы шов можно было сварить без опорной полосы.

Формовка двухметровой панели

Формуемость указывается как свойство марки и обеспечивается инструментом. Лист Gr1 с прочностью 241 МПа изгибается при полуторакратной толщине, но двухметровый изгиб требует гибочного пресса с такой длинной станиной, инструмента, прямого с точностью до нескольких сотых миллиметра, и заднего упора, который удерживает панель перпендикулярно. Панель, которая формуется на коротком инструменте за несколько проходов, будет иметь ступеньки на нахлестах, и никакое количество отжига не удалит их.

Пружинящий эффект более заметен на широкой панели, чем на узкой, потому что небольшая угловая ошибка превращается в большой зазор на дальнем краю. Титан пружинит больше, чем сталь при том же радиусе, поэтому инструмент изготавливается с углом меньше конечного, и пробная панель формуется и измеряется перед запуском. Для длинной панели линия изгиба также должна быть установлена поперек направления прокатки, иначе внешняя сторона изгиба будет иметь текстуру апельсиновой корки структуры зерна.

Морское, теплообменное и химическое применение

Коммерчески чистый титан устойчив к морской воде и хлоридным рассолам, потому что его оксидная пленка мгновенно восстанавливается после царапины, и он устойчив к влажному хлору и гипохлориту, где нержавеющие стали подвержены питтингу. Пределы — это щели, где пленка не может восстановиться из-за недостатка кислорода, и фториды или сильно восстанавливающие кислоты, которые атакуют пленку напрямую. В теплообменнике соединение трубки с трубной решеткой — это классическая щель, а широкий трубный лист, вырезанный из одной панели, удаляет семейство сварных швов рядом с ним.

Гальваническая пара — другая деталь морского применения. Титан благородный и легко действует как катод для стальной или алюминиевой конструкции, поэтому титановая панель, прикрученная к стальной раме, ускоряет коррозию рамы, а не свою собственную. Изолирующие шайбы, покрытие на стали и дренажный путь, который держит их раздельно, решают эту проблему, и это решение, а не выбор материала.

Декоративное и ювелирное применение

На странице упоминается серебристый цвет и ювелирное применение, и это реальный рынок для тонких коммерчески чистых листов: титан гипоаллергенен, полируется и анодируется до цвета, выращивая свою оксидную пленку, а не окрашивая ее. Что нужно знать покупателю декоративных изделий, так это то, что поверхность — это продукт. Лист, с которым обращались без перчаток, показывает отпечатки пальцев, которые впечатываются во время чистки, защитная пленка, оставленная слишком долго, оставляет следы клея, а полированная поверхность, которая была согнута, растянется и потускнеет на изгибе.

Анодированный цвет — это также процесс, который обычно выполняет покупатель, а не прокатный стан. Толщина пленки определяет цвет, от золотого через фиолетовый до синего по мере увеличения напряжения, и цвет постоянен только при условии подготовки поверхности. Заказ ярко-отожженного или полированного листа с известной шероховатостью дает повторяемый цвет; заказ травленого листа и надежда на совпадение — нет.

Чтение цифр на этой странице

Описание дает предел прочности на разрыв 35 000 фунтов на квадратный дюйм, длину от 1000 до 6000 миллиметров, диапазон ширины от 1000 до 2000 миллиметров, ширину и длину, которые комфортно покрывают двухметровую панель, минимальный заказ от 1 до 100, цену 24,9 доллара США, упаковку в деревянный ящик, доставку за 30 дней, оплату TT и возможность поставки 50 тонн в месяц. Цена и доставка — это справочные цифры для стандартного размера, а не обязательство: двухметровый широкий лист тонкой толщины — это более узкий график прокатки, чем метровый лист, а фрахт шестиметрового ящика — это отдельная статья расходов.

Что вы указываете Почему это определяет доставку Слабая версия Что приходит вместо этого не определено
Марка и номер UNS Определяет предел прочности на разрыв, пластичность и правила сварки Титановый сплав Gr2 вместо Gr1 для формовки не определено
Ширина и длина Широкий лист — это другой маршрут прокатки 2000 на 6000 Узкий лист, соединенный в два не определено
Толщина и допуск Определяет график проходов и вес 2 мм Любая точка в широкой полосе не определено
Плоскостность по ширине Широкая панель изгибается после прокатки Плоская Панель, требующая выравнивания не определено
Поверхность и кромка Декоративные работы живут на поверхности Серебристый Царапины под пленкой не определено

Примечания к заказу

Укажите марку с ее номером UNS и стандартом, толщину с допуском по ширине, ширину и длину, плоскостность и как она измеряется, отделку поверхности, состояние кромки и сертификат. Укажите план резки, если лист будет вложен, потому что лист размером 2000 на 6000 миллиметров, из которого получается четыре панели, дешевле, чем один, из которого получается три с половиной. И если лист предназначен для сварной конструкции, скажите об этом, потому что свариваемость Gr1 и Gr2 превосходна, а свариваемость сплава с более высокой прочностью — это другой разговор.

Изображения продукта

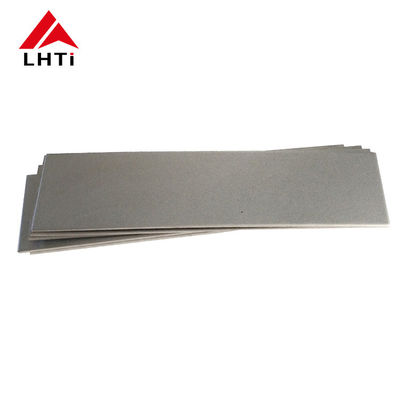

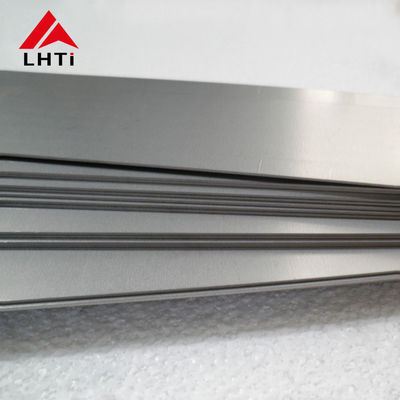

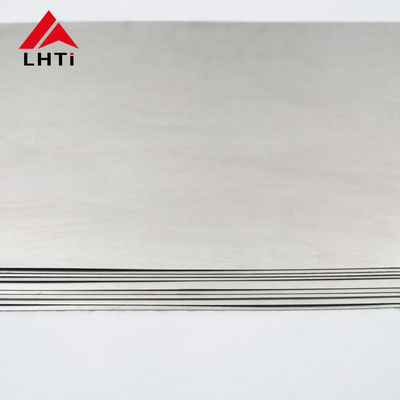

Wide titanium sheet 1000 to 2000 mm, silver finish

Wide titanium sheet 1000 to 2000 mm, silver finish
