Проволока для сварки титана на катушке: литая, спиральная, подающая

Сварочная проволока на катушке: завиток, спираль, укладка

Катушка выглядит как упаковка. В сварочном цехе это первая часть системы подачи, и три ее свойства определяют, будет ли дуга стабильной до включения тока: завиток проволоки, спираль и способ укладки витков на сердечник.

Что такое катушка и как она связана с процессом сварки

Проволока должна покидать сердечник с постоянным натяжением и подходить к подающим роликам прямо. Проволока с избыточным завитком сворачивается, выходя из контактного наконечника, и дуга смещается с соединения. Проволока с избыточной спиралью проходит по лайнеру, трется о стенку и оставляет стружку на наконечнике. Ни одна из этих проблем не видна на фотографии катушки, и ни одна из них не решается изменением сварочных параметров.

Размер катушки — это компромисс между удобством обращения и временем работы. Катушка весом 5 кг достаточно легкая, чтобы ее можно было сменить одной рукой, и достаточно длинная для смены при работе с проволокой 1,2 мм; катушка весом 15 кг сокращает время переключения, но требует идеально ровного шпинделя, потому что тяжелая катушка с дисбалансом будет колебаться и менять натяжение при размотке с каждым оборотом.

Завиток и спираль простыми словами

Завиток — это диаметр круга, который образует отрезанный кусок проволоки, положенный плашмя. Спираль — это подъем одного витка, когда петля кладется на пластину. Оба параметра устанавливаются при намотке проволоки и указываются в миллиметрах на этикетке хорошей катушки. Запрашивайте цифры, а не слово «прямая», и согласуйте их с производителем подающего устройства, потому что завиток, подходящий для короткого лайнера горелки, не подойдет для кабеля длиной 3 м.

Схема намотки и запутывания

Точная послойная намотка укладывает каждый виток рядом с предыдущим, так что проволока разматывается снаружи, не перекрещиваясь. Случайная намотка производится быстрее и укладывает витки друг на друга; затем проволока вытягивает два витка одновременно и образует узел, который останавливает ячейку. Тест в цехе прост: установите катушку, вытяните вручную два метра с рабочей скоростью и наблюдайте за сердечником. Если проволока сходит плавной спиралью без рывков, намотка хорошая; если катушка перекручивается и проволока провисает, тормоз или шпиндель неисправны.

Чтение двух таблиц на этой странице

Верхняя таблица сопоставляет марку основного металла с обозначением присадочного материала, от Grade 1 до ERTi-1 до Grade 7 до ERTi-7, с указанием минимального предела текучести и прочности наплавленного материала рядом с каждым. Нижняя таблица — это химия по AWS A5.16 с номером UNS и предельными значениями интерстициальных элементов, и именно ее следует читать, когда два сорта выглядят одинаково по названию: ERTi-1 и ERTi-2 отличаются в основном диапазоном кислорода, а не маркировкой.

Одно несоответствие стоит упомянуть. Список марок в верхней части этой страницы включает ERTi-3, в то время как таблица химии содержит только ERTi-1, ERTi-2, ERTi-4, ERTi-5 и ERTi-7. Если процедура требует ERTi-3, спросите, по какой строке таблицы химии будет сертифицирована партия, а не предполагайте, что применяется ближайшая.

Хранение и замена

Храните катушку в пакете с осушителем до установки, и надевайте пакет обратно на частично использованную катушку в конце смены. Травленая или блестящая поверхность не имеет масляной пленки, поэтому влажный цех оставляет следы, похожие на загрязнение, и они являются таковыми. Никогда не перематывайте проволоку вручную, чтобы установить ее на другой шпиндель: ручная намотка добавляет кручение, которое не может устранить ни один подающий механизм.

Примечания к заказу

Укажите диаметр и вес катушки, затем требуемые значения завитка и спирали, затем марку и обозначение присадочного материала, поверхность и уровень отчетности. Если проволока используется в автоматизированной ячейке, укажите также длину лайнера и тип подающих роликов; эти две детали больше влияют на надежность подачи, чем диаметр проволоки.

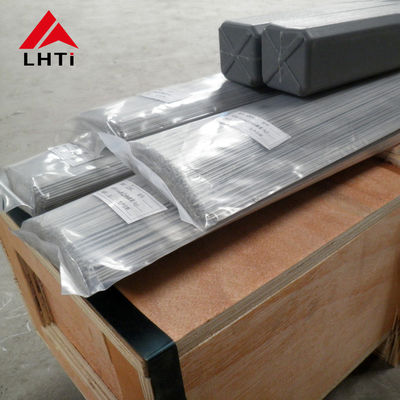

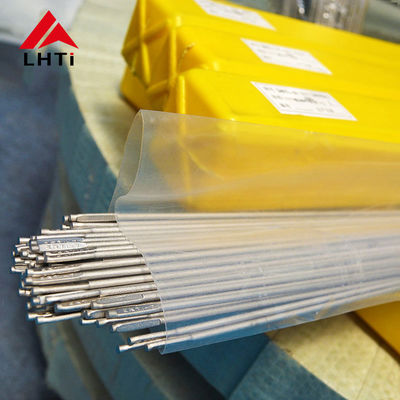

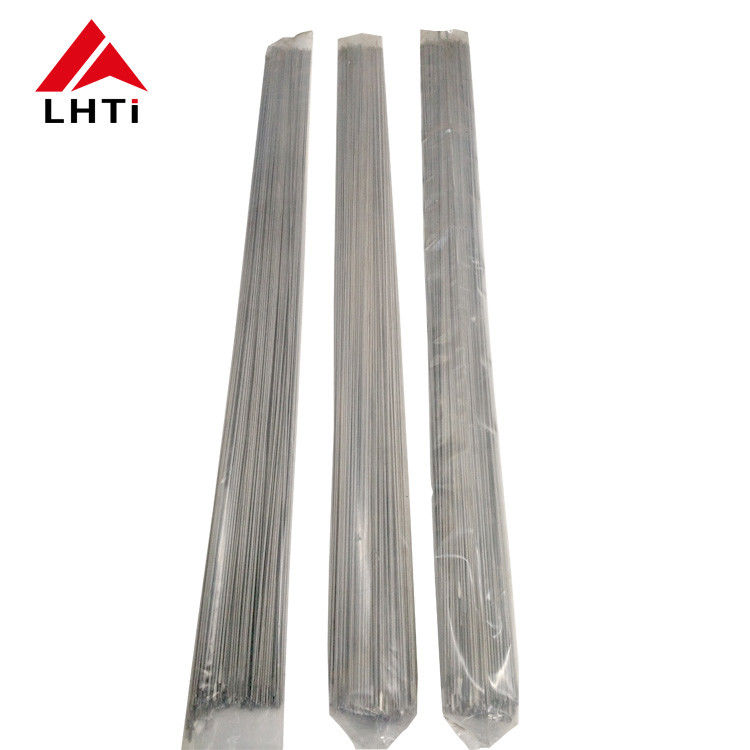

Изображения продукта
