Стены и давление титановых труб без шва 10 мм

Титановая трубка без швов 10 мм: выбор стенки и давление

Титановая труба 10 мм является не отдельным изделием, а классом размеров. При этом диаметре толщина стенки является переменной, определяющей почти все: давление, которое может выдержать труба,пропускная способность для потока, радиус, до которого он может быть согнут, и сможет ли стандартная компрессионная установка удержать его.Две трубы с одинаковым наружным диаметром 10 мм и одинаковой степенью могут отличаться в четыре раза в давлении разрыва только потому, что одна из них имеет 0.5 мм стены и другой имеет 2 мм.

Толщина стены определяет рейтинг

Формула тонкой стенки для трубы под внутренним давлением связывает напряжение обмотка с давлением, диаметром и стенкой: напряжение повышается с давлением и диаметром и падает с стенкой.,Удвоение стены примерно уменьшает нагрузку обруча, поэтому способность давления примерно удваивается.и простые тонкие стены оценки; кодовое разрешение также будет применяться коэффициент сварного соединения, температурный дерейтинг и любой коррозионный налог.

Оценки Барлоу игнорируют сплав и температуру, которые фактически поставляются, они игнорируют уменьшение стены при изгибе,и они игнорируют тот факт, что трубка обычно является самым тонким элементом в системе под давлениемЧисло, которое соответствует на чертеже, - это проектное давление с его кодовой базой, и затем стена выбирается, чтобы соответствовать ему с требуемой маржой при проектной температуре.

Читать показатели прочности и плотности вместе

На этой странице указана прочность 800 МПа вместе с плотностью 4,51 г/см3 и удлинением 20 процентов.51 г/см3 для нелегированного титанаУрожайность 800 МПа относится к семейству Ti-6Al-4V, с плотностью около 4.43 г/см3 и удлинение ближе к 10 процентам в обжаренном состоянии.

Практическое чтение заключается в том, что страница описывает семейство труб, а не одну нагреву.Покупатель, который нуждается в показателе 800 МПа, должен заказать Gr5 с механическими свойствами, указанными и проверенными на сертификатеПокупатель, который нуждается в коррозионной стойкости в окислительной среде, и кто ценит 20-процентное удлинение для изгиба и формирования, должен заказать Gr2. Название класса при запросе устраняет двусмысленность,и это позволяет мельнице цитировать правильную стену для долга вместо стены, которая случайно совпадает с заголовком номер.

Бесшовная конструкция на 10 мм

Бесшовную трубу такого размера обычно протягивают холодным способом через мандроль из полости, затем обжигают и выпрямляют.нет сварного шарика на отверстии, чтобы нарушить поток в маленьком проходе, нет зоны, подверженной воздействию тепла, которая предпочтительно подвергается нападению в агрессивной среде, и трубку можно сгибать и сгибать без открытия шва.Эти преимущества обычно перевешивают ценовую разницу по сравнению со сваренной трубой и протянутой трубой..

Холодное рисование также дает измерения, необходимые для этого размера.В таблице ниже приведены значения, определяющие, герметизируется ли трубка в фитинге с швартом., проходит через изгибающую машину и производит предсказуемый радиус изгиба.радиус изгиба примерно в три раза превышает внешний диаметр, что является разумной целью для обжариваемой трубы с мандроломДля более тесных радиусов требуется более мягкий темперамент, более тонкая стенка или заполненный изгиб, и они должны быть согласованы до разреза трубы.

Где помещается 10 мм трубка

Приборостроение и импульсные линии являются естественным домом для этого размера: достаточно маленький, чтобы легко быть направленным, достаточно большой, чтобы небольшой слой загрязнения не блокировал его,и достаточно прочный при стенке 1 мм для большинства типов давленияГидравлические линии управления на морском и мобильном оборудовании используют тот же размер в титане, где солевой спрей разрушит стальную линию, и экономия веса помогает на движущейся структуре.

Химические инъекционные и дозировочные слайды используют 10 мм трубку, потому что поток небольшой, а среда часто является агрессивной.с дополнительным преимуществом того, что небольшая трубка с отверстием может быть промыта на высокой скоростиМедицинское и аналитическое оборудование использует его там, где важно чистое, не загрязняющее отверстие, и где трубка может быть частью стерилизованной сборки.

Одно предупреждение относится к работам с небольшими проёмами. 10 мм трубка имеет небольшой внутренний объем, поэтому слизь воздуха или карман застойной жидкости составляет большую часть этого объема.канализация должна быть в нижней точкеЭто вопрос планировки, но он решается, когда труба разрезается, а не когда система вводится в эксплуатацию.

Присоединение, испытание и заказ

Титановая труба в 10 мм обычно соединяется сваркой, сжатием или фитингами типа укуса или сжиганием при скромном давлении.с очисткой, проведенной, пока сварка не остынет ниже точки, где она будет поймать кислород; обесцвеченная сварка - это загрязненная сварка.Фитинги типа укуса хорошо работают на титане при условии, что трубка полностью отжигается в соединении, а стенка достаточно толстая для феррулы, чтобы укусить без обрушения отверстия.

Испытание давления при давлении в 1,5 раза превышающем проектное давление является нормальным испытанием приемки для завершенной линии,и сама трубка обычно поставляется с гидростатическим или пневматическим испытанием на прочность плюс испытанием на сглаживание на образцеПроверка вихревого тока является распространенной на небольших бесшовных трубках, потому что она обнаруживает продольные дефекты, которые не будут открыты при испытании давления.

В заказе должны быть указаны стандарт, класс с его механическими требованиями, наружный диаметр и стенка с допущениями, длина и прямота, состояние доставки и поверхность,и испытательный пакет с 3Если 800 МПа является реальным требованием, укажите это на линейке качества, а не в названии, и попросите результат урожайности от фактической партии.,не предполагается из описания.

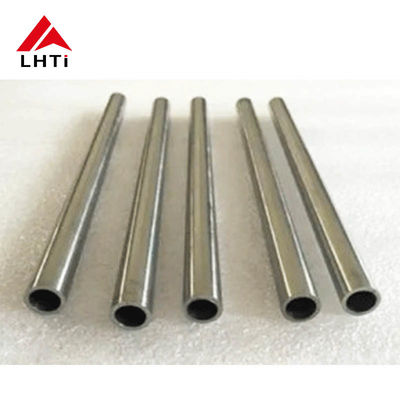

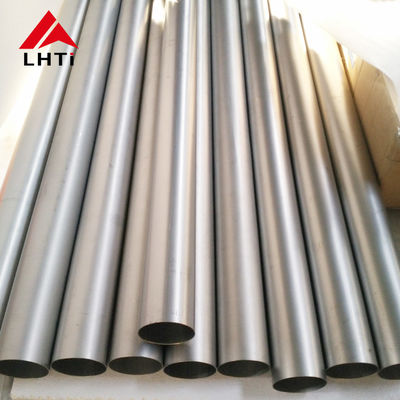

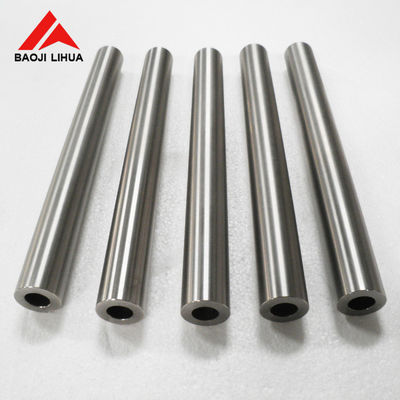

Изображения продукции
