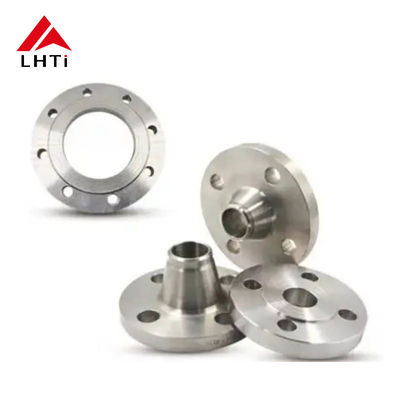

Титановый ASME B16.5 GR1 GR2 GR5 Титановые фланцы сварного шеи RF для промышленных применений

Титановый ASME B16.5 GR1 GR2 GR5 Титановые фланцы сварного шеи RF для промышленных применений

1. ASME B16.5 Титановые фланцы

ASME B16.5 - это стандарт, разработанный Американским обществом инженеров-механиков (ASME), который предоставляет спецификации для фланцев труб и фланцевых фитингов.включая титан, и обеспечивает размеры, допустимые допустимые значения и температуру давления для фланцев.

Когда титан специфицируется для фланцев в соответствии с ASME B16.5, обычно относится к фланцам из титанового сплава, которые отвечают механическим и химическим требованиям, установленным стандартом.Титан часто используется в этих приложениях из-за его высокого соотношения прочности к весу, отличная коррозионная стойкость (особенно в коррозионных средах, таких как морская вода и химические вещества) и легкие свойства.

Ключевые аспекты титанового фланца ASME B16.5:

Типы фланцев:

Фланги сварной шеи (WN): обычно используются для применения при высоком давлении, когда фланг должен быть сварен на трубу.

Слип-он фланцы (SO): они предназначены для скольжения по трубе, а затем сварки.

Слепые фланцы (BL): используются для уплотнения конца трубы или сосуда под давлением. Они могут использоваться в титановых трубопроводах, где необходимо временно блокировать поток.

Фланцы с нитями (TH): они предназначены для прямого закручивания на трубу, которая имеет соответствующую внешнюю нить.

Фланцы для сварки сокетами (SW): похожи на сдвижные фланцы, но с розеткой для более легкой сварки, обычно используемые в трубах меньшего диаметра.

Фланцы для локтевых суставов (LJ): они используются с концом для систем, которые могут нуждаться в частом демонтаже или очистке.

2Технические параметры:

3Преимущества использования титановых фланцев

Сильная и надежная связь

• Улучшенная прочность: конструкция фланца на шее сварки, с ее конической шеей, которая постепенно переходит в трубу, обеспечивает прочное, бесшовное соединение.Это сужение минимизирует концентрацию напряжения в соединении и обеспечивает плавную передачу давления и напряжения из трубы в фланц.
• Отсутствие усилителей напряжения: из-за непрерывного сужения от шеи до фланца сварка менее подвержена образованию усилителей напряжения, что снижает риск отказа под давлением.

Улучшенная устойчивость к утечке

• Гладкий переход: постепенный переход фланца шейки сварки обеспечивает гладкое внутреннее отверстие, что минимизирует турбулентность и снижает вероятность утечек.Эта гладкость особенно важна в системах высокого давления или высокой температуры, где утечка может иметь серьезные последствия для безопасности и эксплуатации..
• Распределение давления: конструкция позволяет лучше распределить давление, особенно в критических приложениях, где утечки будут опасны или дорогостоящие.

Легкость обслуживания

• Повторное использование: фланцы сварной шеи могут быть повторно использованы во многих случаях, потому что фланс и труба сварятся вместе таким образом, что их можно легко разрезать и повторно сварять при необходимости.Это особенно важно в системах, где разборка и сборка могут потребоваться в течение многих лет..
• Меньше вероятность сбоя: из-за сильного соединения и высокой устойчивости к усталости фланцы сварной шеи обычно имеют более длительный срок службы и требуют менее частого обслуживания.

Многофункциональность приложения

• Разнообразие уровней давления: фланцы для сварки на шее имеют различные значения давления, что делает их подходящими для широкого спектра применений, от низкого давления до систем высокого давления.
• Приспосабливаются к различным размерам и материалам: их можно использовать в системах с различными размерами труб и материалами, что делает их универсальными для многих промышленных приложений, включая высокотемпературные,высокое давление, и коррозионной среды.
• Разнообразие вариантов сварки: конструкция фланца шейки сварки позволяет использовать различные типы методов сварки, такие как сварка на заднице или сварка на розетке,в зависимости от конкретных требований заявки.

Улучшенная долговечность в суровых условиях

• Устойчивость к коррозии: фланцы для шейки сварки часто изготавливаются из материалов, которые обладают высокой устойчивостью к коррозии (например, нержавеющая сталь, сплавные стали или специализированные покрытия).Это делает их идеальными для использования в суровых условиях., включая химические заводы, морские системы и нефтегазопроводы.
• Устойчивость к высоким температурам и давлениям: они могут выдерживать высокие рабочие температуры и давление без ущерба для целостности конструкции.что делает их подходящими для критических применений в электростанциях, нефтеперерабатывающих заводов и других отраслей промышленности, где экстремальные условия распространены.

Уменьшает усталость и стресс

• Гладкий путь потока: коническая конструкция фланца шейки сварки обеспечивает равномерное распределение напряжения и давления трубы, что снижает риск усталости с течением времени.Это делает фланцы на шее сварки идеальными для применения с высоким напряжением, где вибрация, тепловое расширение или механическое напряжение вызывает беспокойство.
• Устраняет концентрацию напряжения: в отличие от других фланцев, которые могут иметь острые углы или резкие переходы, фланцы сварной шеи устраняют точки концентрации напряжения,повышение прочности соединения при изменяющихся нагрузках и условиях.

Лучшее выравнивание и приспособление

• Точное выравнивание: конструкция фланца шейки сварки гарантирует, что труба и фланс выравниваются точно, что приводит к более точной и прочной сварке.Это уменьшает вероятность проблем с выравниванием во время установки и обеспечивает лучшее общее уплотнение.

4. Процесс изготовления фланцев сварной шеи:

Производственный процесс фланцев сварной шеи (WN-фланцев) включает в себя несколько этапов, начиная от выбора сырья до окончательной обработки и испытаний.Фланцы сварного шея - это тип фланца трубы, используемого в приложениях высокого давленияНиже приведен подробный обзор производственного процесса для фланцев шейки сварки:

Выбор материала

Первым шагом в производстве фланцев сварного шеи является выбор подходящего сырья.и экологические условияСреди распространенных материалов:

• Углеродистая сталь (например, ASTM A105)
• Сплавная сталь (например, ASTM A182)
• Нержавеющая сталь (например, ASTM A312)
• Титан (например, ASTM B381 для титановых фланцев)
• Никелевые сплавы (например, Inconel, Monel)

Материал, как правило, доступен в виде билетов, которые представляют собой большие металлические слитки, которые позже коваются в форму фланца.

Ковка

Складка является основным методом, используемым для формирования первоначальной формы фланца шейки сварки.обычно от 800°C до 1250°C (в зависимости от материала)Затем нагретый стержень помещается в ковальную форму, где он подвергается давлению с помощью молотка или гидравлического пресса.

Процесс ковки обеспечивает мелкозернистую структуру материала, что повышает прочность и прочность фланца.В результате получается грубая форма фланца с длинной шеей, которая позже будет сварлена с трубой.

Подстрижка и формирование

После ковки грубый формат фланца подрезают и формируют, чтобы убрать избыток материала.Шейка сварки (длинная коническая часть, которая вписывается в трубу) также имеет дальнейшую форму.

Подстрижка может включать:

• Обработка для усовершенствования основной формы и подготовки фланца к следующим шагам.
• Тепловая обработка для снятия напряжения от процесса ковки.

Тепловая обработка (необязательно)

После ковки и формования фланцы на шее часто подвергаются термической обработке для улучшения их механических свойств, таких как твердость, прочность и выносливость.Процесс тепловой обработки включает нагревание фланца до определенной температуры, а затем его контролируемое охлаждение ((например, охлаждение воздухом, охлаждение водой или охлаждение печей).

Тепловая обработка может включать:

• Отжигание: используется для смягчения материала и снятия внутреннего напряжения.
• Нормализация: нагрев до высокой температуры, за которым следует охлаждение воздухом для улучшения структуры зерна и повышения прочности.
• Отопление и закаливание: нагревание фланца до определенной температуры, затем отапливание в воде или масле, после чего закаливание для достижения желаемой твердости и прочности.

Процесс тепловой обработки гарантирует, что фланц шейки сварки отвечает механическим свойствам, необходимым для конкретного применения.

Обработка

Обработка имеет решающее значение для обеспечения точных размеров фланца, требуемых отраслевыми стандартами, такими как ASME B16.5 или DIN.фланц обрабатывается с соблюдением следующих спецификаций::

• Лицо фланца: поверхность, соединяющаяся с уплотнением или соединительным фланцем.
• Сверловые отверстия: пробурены до соответствующего размера и количества (обычно расположены в круговом шаблоне болта).
• Внутренний диаметр фланца, который соответствует диаметру трубы, к которой он будет сварен.
• Конусность шеи: Конусность шеи фланца (части фланца, соединяющейся с трубой) тщательно обработана для обеспечения правильной сварки и выравнивания.

Общие процессы обработки включают:

• Поворачивание: используется для достижения желаемого диаметра и конуса шейки фланца.
• Фрезер: используется для образа отверстий и поверхности фланца.
• Сверление: используется для создания отверстий для болтов.
• Шлифование: для точной отделки, особенно на лицевой или шее фланца.

Поверхностная отделка

После обработки фланц может проходить поверхностную отделку, чтобы обеспечить гладкую поверхность для лучшей герметичности при сочетании с другими фланцами.

• Смельчение для обеспечения гладкой и равномерной поверхности.
• Полировка для получения более качественной отделки (особенно для нержавеющей стали или других коррозионно устойчивых сплавов).
• Взрывное или гранулированное взрывание: для удаления любых окислений и чешуй, образовавшихся в процессе термической обработки.

Поверхностная отделка особенно важна для приложений, где необходимы плотность уплотнений, например, в системах высокого давления или вакуума.

Инспекция и контроль качества

После полной обработки фланц подвергается серии проверок и испытаний, чтобы убедиться, что он соответствует требуемым стандартам:

• Размерная проверка: Для проверки того, что фланц соответствует правильному размеру, шаблону отверстия болта и толщине, с использованием таких инструментов, как калибр, микрометр и координатные измерительные машины (CMM).
• Неразрушительные испытания (NDT): Общие методы включают:
  • Ультразвуковое испытание (УЗ): для обнаружения внутренних дефектов или трещин.
  • Проверка магнитных частиц (MPT): для обнаружения трещин на поверхности или около поверхности.
  • Испытание проникновения красителя (DPT): для обнаружения дефектов, способных разрушать поверхность.
• Испытания давления: в некоторых случаях фланцы подвергаются испытаниям давления, чтобы убедиться, что они могут выдерживать требуемое давление.

Контроль качества имеет важное значение для проверки того, что фланц будет работать так, как ожидается в его предполагаемой среде обслуживания.

Упаковка и доставка

После того, как фланцы шейки сварки прошли проверку, они очищаются, покрываются (при необходимости, чтобы предотвратить коррозию) и упаковываются для доставки.Упаковка защищает фланцы от повреждений во время транспортировки и обработкиДокументация, такая как сертификаты материалов и отчеты об инспекции, также может сопровождать фланцы для обеспечения отслеживаемости и соответствия отраслевым стандартам.

5. Приложения

Титановый фланц LHTi предназначен для выдержки высоких температур и давлений, что делает его очень надежным для различных применений.Он сделан из высококачественного титанового материала, который устойчив к коррозии и обладает высокой прочностьюПоверхностная обработка продукта включает полировку, пескоструй, анодирование и многое другое, что делает его прочным и долговечным.

Продукт поставляется с минимальным количеством заказа 1 штук, и он доступен по цене от $35 до $125.Он упакован в деревянную упаковку для безопасной доставки и имеет срок доставки 10 дней.Условия оплаты продукта включают T/T, L/C и другие варианты.

Титановый фланц LHTi подходит для различных сценариев применения, среди которых:

• Трубопровод: продукт используется в трубопроводах, включая нефтегазовые трубопроводы, водопроводы и многое другое.обеспечение бесперебойного потока жидкостей.
• Нефть: Титановый фланц LHTi используется в нефтяной промышленности для различных применений, включая переработку, бурение и многое другое.Подходит для использования в условиях высокой температуры и давления, что делает его очень надежным.
• Химический: продукт используется в химической промышленности для различных применений, включая обработку, транспортировку и многое другое.что делает его подходящим для использования в коррозионной среде.

Титановый фланц LHTi имеет высокую надежность и подходит для различных применений.С пропускной способностью 10000, продукт легко доступен для удовлетворения потребностей различных клиентов.
