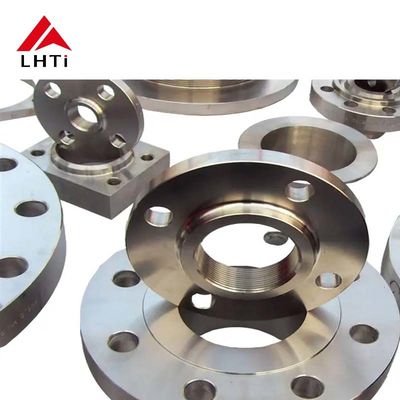

ASME B16.5 Класс 150 Титановый фланц с поднятой линией, кованный и обработанный с помощью станков CNC, проверенный для систем водоснабжения

Наименование марки:	LHTi
Номер модели:	Выскальзывание на фланце
МОК:	100 штук
цена:	обсуждаемый
Условия оплаты:	LC,D/A,D/P,T/T,Western Union,MoneyGram
Способность к поставкам:	500 тонна/тонн в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Баоджи, Китай

Сертификация:

ISO9001,CE,etc

Техника:

Выкованный и CNC подвергал механической обработке

Дизайн:

ASME B16.34

Упаковка:

Деревянный чехол, поддон и т. Д.

Стандартный:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Герметичная поверхность:

РФ, ФФ, ТГ, РДЖ и т. Д.

тест:

Процесс:

Сваренный

Диаметр:

Сделан по заказу

Специальные требования:

Доступны индивидуальные размеры и давление

Поверхность фланца:

ФФ, РФ, ТГ, РДЖ и т. Д.

Рабочая температура:

-60°C~250°C

Размер:

1/2 дюйма до 24 дюймов

Товар:

Титановые фланцы для шейки сварки

Использование:

химический фланц

Упаковывая детали:

Фанера корпус или поддоны, или по вашему требованию

Поставка способности:

500 тонна/тонн в месяц

Выделить:

Титановые фланцы

проверенные UT

Системы водоснабжения Титановые фланцы

Описание продукта

Фланцы Slip-On из титана ASME B16.5 класса 150

Высокопроизводительные титановые фланцы Slip-On с конструкцией с приподнятой поверхностью для промышленных систем водоснабжения, изготовленные методом ковки и механической обработки на станках с ЧПУ с ультразвуковым контролем для обеспечения качества.

Обзор продукта

Фланец Slip-On ASME B16.5 (фланец SO) класса 150 SORF (Slip-On Raised Face) обеспечивает надежную работу, простоту установки и отличные уплотнительные характеристики для систем водоснабжения. Рассчитанные на давление класса 150 (до 150 фунтов на квадратный дюйм), эти фланцы идеально подходят для трубопроводов водоснабжения низкого и среднего давления.

Соответствие стандарту ASME B16.5

Стандарт ASME B16.5 определяет конструкцию, спецификации материалов, размеры, параметры давления-температуры и требования к испытаниям для фланцев труб и фланцевых фитингов. Обозначение класса 150 указывает на номинальное давление 150 фунтов на квадратный дюйм при стандартных температурных условиях.

Размерные характеристики

Номинальный размер трубы	Наружный диаметр фланца		Толщина фланца		Диаметр ступицы у основания		Диаметр приподнятой поверхности		Диаметр ступицы в точке сварки		Приварная шейка		Slip On
Номинальный размер трубы	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм	дюйм	мм
1/2"	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4"	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1"	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4"	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2"	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2"	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2"	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3"	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2"	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4"	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5"	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6"	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8"	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10"	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12"	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14"	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16"	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18"	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20"	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24"	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Спецификации титановых материалов

Фланцы из титана Gr1 и Gr2 обеспечивают исключительную коррозионную стойкость, легкий вес и высокое соотношение прочности к весу для требовательных промышленных применений.

Параметр	Титан Gr1	Титан Gr2
Химический состав	Высокая чистота, в основном титан (Ti 99,5%)	Содержит небольшое количество алюминия и железа
Предел прочности при растяжении (МПа)	240-350 МПа	350-450 МПа
Относительное удлинение (%)	24%	20%
Твердость	Твердость по Бринеллю 120-180 HB	Твердость по Бринеллю 160-210 HB
Коррозионная стойкость	Отлично подходит для сильно агрессивных сред	Хорошо подходит для промышленных сред
Применимое номинальное давление	Класс 150	Класс 150
Диапазон температур	-250°C to 400°C	-250°C to 400°C
Вес	Легче (более высокая чистота)	Тяжелее, но легче многих металлов
Свариваемость	Отличная, легко сваривается	Хорошая, подходит для распространенных методов сварки
Общие области применения	Аэрокосмическая промышленность, химическая обработка, морская промышленность	Химические заводы, нефть и газ, энергетическое оборудование

Особенности конструкции и преимущества

Конструкция фланца Slip-On:

Простая установка благодаря конструкции с надеванием на трубу и внутренней/внешней сварке
Универсальная совместимость с различными размерами труб и классами давления
Экономичное решение с более простой конструкцией и изготовлением

Конфигурация с приподнятой поверхностью (RF):

Конструкция с приподнятой поверхностью создает превосходное сжатие прокладки для повышения герметичности, предотвращая утечки в системах высокого давления и высокой температуры, сохраняя при этом целостность системы.

Промышленные применения

Химическая обработка: устойчивость к коррозионным химикатам и кислотам
Морская и шельфовая промышленность: выдерживает коррозию морской водой в системах трубопроводов
Аэрокосмическая промышленность: высокое соотношение прочности к весу для критичных по весу применений
Производство электроэнергии: выдерживает пар, газ и жидкости под высоким давлением и температурой
Системы водоснабжения: трубопроводы для транспортировки воды в муниципальных и промышленных целях

Основные преимущества

Исключительная коррозионная стойкость в агрессивных средах
Высокое соотношение прочности к весу для требовательных применений
Превосходные характеристики уплотнения благодаря конструкции с приподнятой поверхностью
Простая установка и экономичное обслуживание
Увеличенный срок службы с уменьшенными требованиями к техническому обслуживанию
Ультразвуковой контроль для обеспечения качества и надежности
