Подробная информация о продукции

Домой продукты

ASME B16.5 Титановый фланцевый шейный фланц класса 150 для химической промышленности

Наименование марки:	LHTi
Номер модели:	Фланец шеи сварки
МОК:	200 штук
цена:	обсуждаемый
Условия оплаты:	LC,D/A,D/P,T/T,Western Union,MoneyGram
Способность к поставкам:	500 тонна/тонн в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Баоджи, Китай

Сертификация:

ISO9001,CE,etc

Номинальное давление:

150 фунтов - 2500 фунтов

Форма:

Круговой

Тип фланца:

SO, WN

Уровень материалов:

Класс 2 Класс 5 Класс 7

Стандартный или нестандартный:

Стандартный

Специальные требования:

Размеры и номиналы давления по заказу

Связь:

Сварка

Ключевое слово:

БЛ титановый фланц

Специальная функция:

Консерванты

Уровень давления:

PN1,6-15,0Mpa класса 150-900Lb;

Материальный стандарт:

ASTMB381

Приложения:

Химическая переработка, нефть и газ, производство электроэнергии, морское судоходство, аэрокосмическ

Тип:

Продетый нитку фланец

Qc Документы:

Материал и размер отчета как обычно

Поверхностная обработка:

Гладкое или поднятое лицо

Упаковывая детали:

Фанера корпус или поддоны, или по вашему требованию

Поставка способности:

500 тонна/тонн в месяц

Выделить:

ASME B16.5 Титановые фланцы на шее сварки

Химическая промышленность Титановые фланцы для сварки шеи

Класс 150 Титановые фланцы для сварки шеи

Описание продукта

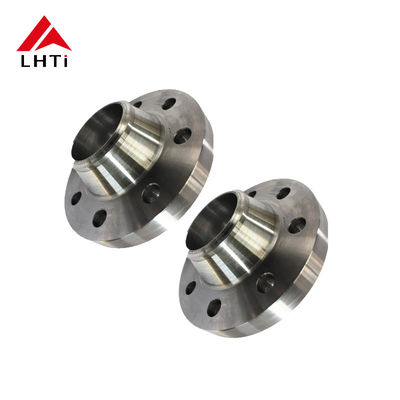

ASME B16.5 Титановые приварные фланцы класса 150 для химической промышленности

Наши титановые приварные фланцы с горловиной (WNRF) класса 150 по стандарту ASME B16.5 класса 2 и класса 5 разработаны с высокой точностью для применения в химической промышленности. Эти фланцы, изготовленные с помощью передовых процессов литья, ковки и механической обработки, обеспечивают надежные, герметичные соединения в требовательных промышленных трубопроводных системах.

Ключевые особенности

Высокая долговечность:Премиальная титановая конструкция обеспечивает исключительную коррозионную стойкость и производительность при высоких температурах и давлениях.
Герметичные соединения:Прецизионное проектирование обеспечивает надежные уплотнения, критически важные для целостности системы.
Пользовательские размеры:Доступны нестандартные размеры для удовлетворения конкретных требований проекта.
Превосходная производительность:Превосходная прочность и химическая стойкость для сложных промышленных условий.

Применение в химической промышленности

Титановые приварные фланцы с шейкой широко используются на химических заводах, нефтехимических предприятиях, в трубопроводных системах и нефтеперерабатывающих предприятиях. Их исключительная коррозионная стойкость и долговечность делают их идеальными для соединения труб, клапанов и оборудования, выдерживая при этом химическое воздействие и экстремальные температуры.

Упаковка и безопасная транспортировка

Чтобы обеспечить защиту продукции во время транспортировки и погрузочно-разгрузочных работ, наши фланцы надежно упаковываются в прочные деревянные ящики и поддоны. Такая упаковка сводит к минимуму риск повреждения и облегчает установку по прибытии, сочетая безопасность с удобством обращения.

Размеры и характеристики фланцев

Стандартизированные размеры титановых приварных фланцев с горловиной ASME B16.5 класса 150 обеспечивают совместимость с существующими трубопроводными системами.

Номинальный размер трубы (NPS)	Диаметр окружности болта (BC)	Количество болтов	Толщина фланца (Т)	Ширина лица (Ф)	Отверстие (ID)
1/2"	2,62 дюйма	4	0,88 дюйма	0,50 дюйма	0,84 дюйма
1"	3,25 дюйма	4	1,00 дюйма	0,56 дюйма	1,05 дюйма
2"	4,50 дюйма	8	1,12 дюйма	0,75 дюйма	2,07 дюйма
4"	7.00"	8	1,56 дюйма	1,00 дюйма	4,09 дюйма
6 дюймов	9.00"	12	1,81 дюйма	1,25 дюйма	6,13 дюйма
12 дюймов	14.00"	16	2,44 дюйма	1,50 дюйма	12,13 дюйма
24 дюйма	22.00"	20	3,13 дюйма	2,00 дюйма	24,13 дюйма

Сравнение свойств материалов

Титан Grade 2 обладает превосходными эксплуатационными характеристиками и идеально подходит для применения в химической промышленности.

Свойство	Титан 2 класса	Нержавеющая сталь	Углеродистая сталь
Предел прочности (тысячи фунтов на квадратный дюйм)	50-60 фунтов на квадратный дюйм	70-90 фунтов на квадратный дюйм	50-70 фунтов на квадратный дюйм
Предел текучести (тысячи фунтов на квадратный дюйм)	40-50 фунтов на квадратный дюйм	30-50 фунтов на квадратный дюйм	35-55 фунтов на квадратный дюйм
Удлинение (%)	20%	35%	20%
Плотность (г/см³)	4.51	7,93	7,85
Коррозионная стойкость	Превосходно работает в средах с высоким содержанием хлоридов.	Хороший, склонен к питтингу	Умеренная, склонна к ржавчине
Теплопроводность (Вт/м*К)	21,9	16.3	54,0
Точка плавления (°С)	1668°С	1375°С	1535°С
Стоимость (за фунт)	12-15 долларов	3-5 долларов	1-2 доллара

Титан класса 2 обеспечивает превосходную коррозионную стойкость, особенно к агрессивным химикатам и средам с высоким содержанием хлоридов, что делает его отличным выбором для химической промышленности.

Характеристики номинального давления

Титановые фланцы ASME B16.5 класса 150 поддерживают одинаковые номинальные значения давления для всех размеров, что обеспечивает надежную работу.

Номинальный размер трубы (NPS)	Номинальное давление (psi)
1/2"	285
1"	285
2"	285
4"	285
6 дюймов	285
12 дюймов	285
24 дюйма	285

Класс давления 150 обеспечивает надежную работу при умеренном давлении в химических системах.

Характеристики крутящего момента и болтов

Правильное приложение крутящего момента имеет важное значение для надежной установки фланца и целостности системы.

Номинальный размер трубы (NPS)	Размер болта (дюймы)	Количество болтов	Крутящий момент (фут-фунты)
1/2"	5/8"	4	30-40
1"	3/4"	4	40-50
2"	7/8"	8	50-70
4"	1-1/8"	8	80-100
6 дюймов	1-1/4"	12	100-130
12 дюймов	1-1/2"	16	150-200
24 дюйма	1-3/4"	20	250-300

Значения крутящего момента могут варьироваться в зависимости от типа прокладки и условий эксплуатации. Всегда следуйте рекомендациям производителя по конкретным характеристикам крутящего момента.
