Детали продукта
Место происхождения: BaoJi Шэньси Китай
Фирменное наименование: LHTI
Сертификация: ISO9001
Номер модели: LH-32
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $180/pc-US dollar $300/pc
Упаковывая детали: Стандартный случай переклейки экспорта
Время доставки: 5-7 дни
Условия оплаты: L/C, D/P, T/T, западное соединение, PayPal etc
Поставка способности: 500 частей в неделю
Материал: |
Титан |
Тип: |
WN |
Стандарт: |
АНСИ Б16.5 |
Ранг: |
GR2 |
Поверхность: |
RF |
Применение: |
oil.chemcial промышленное |
Ключевое слово: |
Фланец титана WN |
Материал: |
Титан |
Тип: |
WN |
Стандарт: |
АНСИ Б16.5 |
Ранг: |
GR2 |
Поверхность: |
RF |
Применение: |
oil.chemcial промышленное |
Ключевое слово: |
Фланец титана WN |

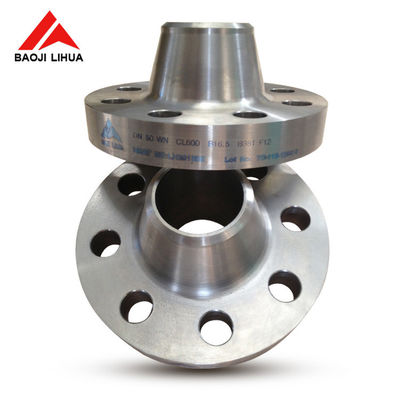

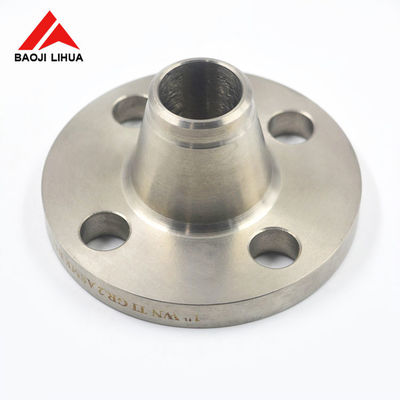

Фланец титана шеи ANSI B16.5 Gr2 WN RF сваривая
LHTI обеспечивает все типы фланца титана в спецификацию ASME B16.5, главным образом титана выскальзывани-на фланце, фланца титана слепого, фланца шеи сварки титана и фланца соединения подола титана. Материал главным образом C.P. Титан.
Фланец титана 1.WN
продукты | Титан 16,5 ti gr2 ASME b WN rf служит фланцем фланец &oil масла & газовой промышленности |
Материальная ранг | Gr2, (Gr7, GR12) |
Аттестация | ISO9001: 2008, EN10204.3.1 |
Стандарт | ANSI B16.5, ASME B16.5, ASME B16.47, |
размер | 1/2 " | 24" |
Класс давления | 150LB, 300LB, 600 LB, 900LB, 1500LB, 2500LB |
Метод | Выкованный и CNC подвергал механической обработке |
тип | WN |
Поверхность фланца | FF, RF, TG, RJ, MFM etc |
1/2» через 60" класс 150 до 2500 NPS (ANSI) [поднятой стороны только]
12" через 60" класс 300 класса 150 через класса 900 NPS (MSS) [поднятая сторона] через класс 900
Фланец шеи сварки титана CL150 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Nom. Труба Размер |
Dia фланца. | Служите фланцем толщиной | Dia эпицентра деятельности. На основании | Поднятый Dia стороны. | Dia эпицентра деятельности. на этап сварки | Нет. Отверстия |
Dia. Болты |
Dia. Круг болта |
Скважина Dia. |
Длина Через эпицентр деятельности |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Другие родственные продукты
---Болты с шестигранной головкой DIN933 титана GR2 и гайка наговора DIN934 титана
---Чистый штуцер трубы титана, локоть титана, концентрический редуктор etc
---Трубка титана безшовная/сваривая для химическое промышленного
изображение обратной связи 5.Customer
Любое дознание пожалуйста чувствует свободно свяжется мы.
