Детали продукта
Место происхождения: Baoji, Китай
Фирменное наименование: LIHUA
Сертификация: ISO9001, TUV etc.
Номер модели: LH-SO
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $25/pc--US dollar $85/pc
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 3-15 дней работы
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 5000 ПК в месяц
Наименование продукта: |

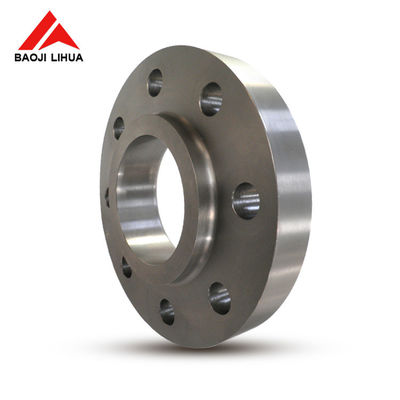

Титановый SO фланц |
Стандартный: |
ANSI / ASME B16.5 |
Материал: |
Gr2, Gr12 |
Применение: |
химическая промышленность |
Поверхность уплотнения: |
RF |
Размер: |
1/2' ~ 80' ((DN10 ~ 3600) |
Давление: |
150#-2500# |
Поверхность: |
полированный |
Техника: |
Выкованный и CNC подвергал механической обработке |
Проверка: |
Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1 |
Наименование продукта: |
Титановый SO фланц |
Стандартный: |
ANSI / ASME B16.5 |
Материал: |
Gr2, Gr12 |
Применение: |
химическая промышленность |
Поверхность уплотнения: |
RF |
Размер: |
1/2' ~ 80' ((DN10 ~ 3600) |
Давление: |
150#-2500# |
Поверхность: |
полированный |
Техника: |
Выкованный и CNC подвергал механической обработке |
Проверка: |
Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1 |
ANSI / ASME B16.5 SO RF gr2 gr12 титановый поднятый лицевой скольз на фланце
1. Информация о продукте Титановый сдвиг на фланце
Материал:Уровень 1, 2, 5, 7, 9, 12
Стандарт:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Размер:1/2' ~ 80' ((DN10 ~ 3600)
Класс давления: ANSI: класс 150-2500 DIN:PN6-PN250
Площадь уплотнения:RF, FF, TG, RJ и т.д.
Техника:Кованые изделия и изделия, изготовленные с помощью машинного управления
Спецификация:
Спецификации для титанового фланца класса 150
| Титановый сдвиг на фланце класса 150 | |||||||||
| Ном. Проводка Размер |
Фланц Диа. |
Фланц Толстый |
Хаб Диа, на базе. | Поднято Лицо Диа. |
Нет, нет, нет. из Дырки |
Диа. Из Свинки |
Диа. Круга Вулта | Скучно Диа. |
Длина Через центр |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-2/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23 1/ 2 | 1-7/16 | 18 | 18 1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27 1/ 2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29 1/ 2 | 24.25 | 3-1/4 |
Спецификация для титанового фланца класса 300
| Титановый фланц класса 300 | |||||||||
| Ном. Проводка Размер |
Фланц Диа. |
Фланц Толстый |
Хаб Диа, на базе. | Поднято Лицо Диа. |
Нет, нет, нет. из Дырки |
Диа. Из Свинки |
Диа. Круга Вулта | Скучно Диа. |
Длина Через центр |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2Наша компания.
3Детальные изображения титановых скольжения на фланцах
(1) Сырье
(2) Оборудование
4Все тесты титанового скольжения на фланце
Визуальное испытание (VT)
Ультразвуковое испытание (УТ)
Рентгенографическое исследование (RT)
Проверка магнитных частиц (MT)
Испытание проникновения/проникновение красителя (PT)
Испытание тока вихря (ET)
Акустические выбросы (AE)
5. Применение титанового слипа на фланце
6. Требования к тяге титанового фланца
| Уровень | Прочность на растяжение ((мин) | Устойчивость выброса ((мин) | Удлинение ((%) | ||
| Кс | М Па | Кс | М Па | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |
