Детали продукта
Место происхождения: Китай
Фирменное наименование: LHTi
Сертификация: ISO9001-2015
Номер модели: Трубка
Условия оплаты & доставки
Количество мин заказа: 100KG
Цена: $20--$29/pcs
Упаковывая детали: Обруч или полиэтиленовый пакет губки внутрь, случай переклейки как снаружи,
Время доставки: 15 ТРУДОДНЕЙ
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 5ton в месяц
Ранг: |
GR2 |
Наружный диаметр: |
OD25.4mm OD32mm |
Применение: |
Промышленный, химический |
Материал: |
GR1.GR2 |
Стандарт: |
ASTM B338 |
Длина: |
МАКС 12000mm |
Наружный диаметр: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Толщина стены:: |
0.5-3.0mm |
Тип: |
Сваренный/безшовный |
Ранг: |
GR2 |
Наружный диаметр: |
OD25.4mm OD32mm |
Применение: |
Промышленный, химический |
Материал: |
GR1.GR2 |
Стандарт: |
ASTM B338 |
Длина: |
МАКС 12000mm |
Наружный диаметр: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm etc. |
Толщина стены:: |
0.5-3.0mm |
Тип: |
Сваренный/безшовный |

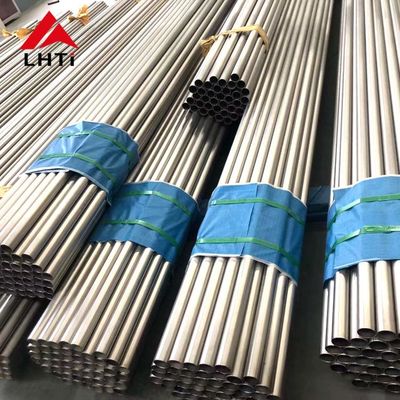

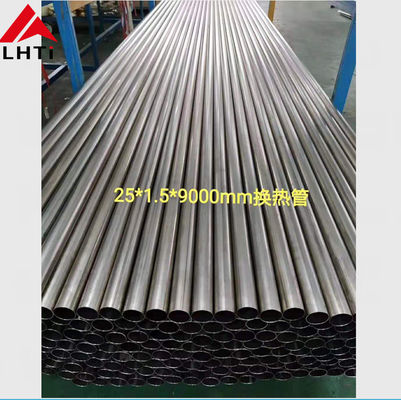

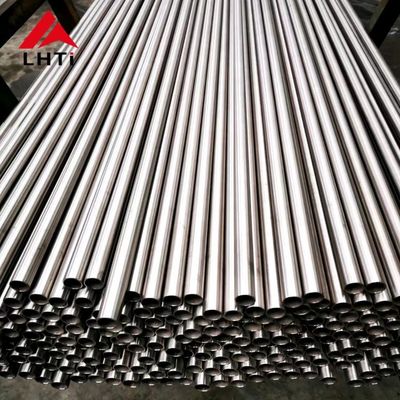

Труба титана трубки OD25.4mm OD19.05mm ASTM B338 теплообменного аппарата
технические требования трубки 1.Titanium
| 1. | | Материальное описание | Трубка титана безшовная |
| 2. | Материальная спецификация | Материал Gr 2 SB 338 (безшовного) - исполнит требования согласно варианту части-B sec-ll ASME - 2021. |
| 3. | | Процесс производства | Согласно материальной спецификации. |
| 4. | Условие доставки | Энн ealed. |
| 5. | Размер & количество | Согласно заказу на покупку КОМАНДЫ. |
| 6. | | Dimension$ | Согласно заказу на покупку КОМАНДЫ. |
| 7. | Допуски | Согласно материалу/технической характеристике изделия. |
| 8. | Certificatio n | Материальные протоколы испытаний оборудования будут к типу 3,1 EN 10204 |
| 9. | Осмотр мимо | TPIA. |
| 10. | если | Весь химический состав будет согласно материальной спецификации. К тому же, будет унесен и будет сообщен анализ продукта. |
| 11. | Механический испытывать | Все механические тесты согласно спецификации материала будут выполнены. |
| 12. | Nt Requireme термической обработки | 1. Продукт Hnished согласно условию доставки упомянутому в старшем. но. 4 выше. |
| 13. | NDE & другие тесты | 1. Тест Hydrotest- гидро будет унесен согласно материальной спецификации. Питьевая вода будет использована для hydrotest. 2. испытание вихревого тока будет унесено согласно материальной спецификации. 3. ультразвуковое испытание согласно материальной спецификации. |
| 14. | Маркировка продукта | Согласно материальной спецификации. |
| 15. | Упаковывая инструкции | Трубки должно освобоженные мельницами (и властью осмотра) будут защищены против корозии и будут упакованы подходяще для избежания повреждения во время перехода, регулировать & хранения. |
| 16. | Заварка ремонта | Не позволенный. |
| 17. | Предполагаемое использование | Материал запланирован использовать в оборудовании конструированном согласно разделу VIII ASME, разделение 1, вариант 2021. |
применение трубки обменника 2.Heat
спецификация трубы сплава 3.Titanium
| Ранг | N (%) | C (%) | H (%) | Fe (%) | O (%) | Ti | Другое, максимальный |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | Bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | Bal | ≤0.4 |
| Ранг | Прочность на растяжение (минута) | Прочность выхода (0,2% смещения)) | Удлиненность (%) | ||||
| ksi | MPa | Минута | Макс | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Название продукта | Трубка /pipe титана трубки теплообменного аппарата |
| Материал | Титан (Gr2) |
| Сертификат | ISO9001: 2015, TUV, EN10204.3.1 |
| Стандарт | ASTM B338 |
| Размер |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Или согласовывающ требование к клиента. |
| Методы | Свернутый |
| Состояние | Обожженный (m) |
| Тип |
Безшовная трубка для теплообменного аппарата, трубка титана вытыхания титана для автомобиля, трубка катушки титана Сваренная трубка титана, |
| Применение |
1)Сила и химический завод 2)Автомобильные компоненты 3)спорт 4)морская корозия |
| Поверхность |
Кисловочный мариновать, поверхность токарного станка CNC. |
производственный процесс трубки 4.Titanium
изображение 5.Details в мастерской
|
Материал Ранг |
Состояние | Обработка | OD (mm) | Толщина стены (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Обожженный (M) |
10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Сваренный | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| Сваривать-свернутый | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Примечание: ""○ показывает спецификации которые можно произвести | |||||||||||||||
Трубка титана ASTM B338
Использованный: Теплообменный аппарат, конденсатор и различные сосуды под давлением
Толщина стены: 0.5mm до 4.5mm
Длина: 3000mm /6000mm и longger до 9000mm
Внешние диаметры: 10mm до 114mm
Допуск толщины стены: +/- 10%
Допуск длины: +3.2mm
6. Тест ASME SB388 как ниже
Мы обеспечиваем следовать тесты для трубок ti безшовных и сваренных
| Химический состав | Визуальный проверите | Ультразвуковой испытывать | Настоящий испытывать |
| Сплющивать испытание | Сплющивать испытание | Пневматический тест | Гидростатический тест |
| Растяжимый | Выход | Твердость | Удлиненность |
7. Чувствуйте свободный связаться поставщик трубки сплава титана
