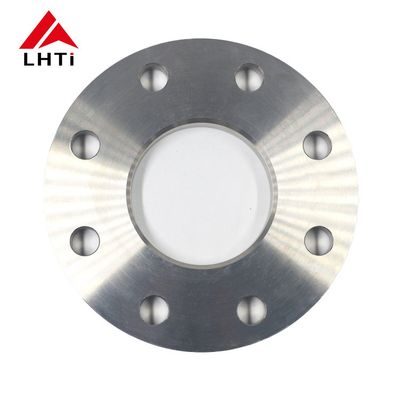

DIN 2503 Титановый слепой фланц для труб PN 25 Gr2 Gr5 Фланц для труб для промышленных применений

2. классы титановых фланцев DIN 2503

1. Титан 1 класса:Известный своей высокой пластичностью, титан 1-го класса является самым мягким и формируемым из всех коммерчески чистых титановых классов.Он в основном используется в приложениях, которые требуют превосходной коррозионной стойкости в таких средах, как химическая промышленность..

2.

3. Титан 2-го класса:Это наиболее широко используемый титановый сорт. Он предлагает хороший баланс между прочностью и пластичностью, с отличной коррозионной стойкостью. Он используется в широком спектре приложений,включая фланцы для трубопроводов.

4.

5. Титан 5 класса (Ti 6Al-4V):Это легированный класс и наиболее часто используемый из всех титановых сплавов.Титан 5 класса используется в высокопрочных приложениях, где требуется как тепловая, так и коррозионная стойкость.

6.

7. Титан 7 класса:Благодаря превосходной свариваемости и изготовляемости, этот класс включает палладий для повышения коррозионной стойкости, особенно против редуктивных кислот и локализованного нападения в горячих галоидах.

8.

9. Титан 12-го класса:Этот класс обеспечивает повышенную теплостойкость и прочность по сравнению с другими коммерчески чистыми сортами.

10.

11. Титан 23 класса (Ti 6Al-4V ELI):Этот класс похож на класс 5, но имеет чрезвычайно низкие интерстициалы (ELI), что делает его предпочтительным для повышенной прочности перелома и улучшенной пластичности.Он часто используется в медицинских приложениях и также подходит для фланцев в критических, высококачественные приложения.

    • Титан: Титан обладает исключительной коррозионной стойкостью, особенно в агрессивной среде, такой как морская вода, хлориды и окислительные кислоты.Он образует защитный слой оксида, который повышает его устойчивость к коррозии.
    • Нержавеющая сталь: Нержавеющая сталь также обладает хорошей коррозионной стойкостью, но не в той степени, в какой это делает титан.Может потребоваться дополнительное покрытие или обработка для повышения защиты в коррозионной среде.
    • Углеродистая сталь: углеродистая сталь подвержена коррозии, особенно в влажных или кислотных условиях, и требует покрытий или сплавов для защиты.
    • Инконель: инконельные сплавы обеспечивают отличную устойчивость к окислению и коррозии в экстремальных условиях, включая условия высокой температуры и давления.

3.Спецификации для фланца из титановой плиты DIN2503 PN40

4Почему мы выбираем титановые пластинки в применении?

Фланцы из титановых пластинВыбираются в различных отраслях промышленности, прежде всего из-за их уникальных свойств и преимуществ, которые делают их подходящими для конкретных приложений, где другие материалы могут не работать так эффективно.

Титан обладает исключительной коррозионной стойкостью, особенно в агрессивной среде, такой как морская вода, химическая обработка и морские приложения.Эта устойчивость к коррозии помогает продлить срок службы оборудования и снизить затраты на его обслуживание.

Титан имеет высокое соотношение прочности и веса, что делает его значительно прочнее многих других металлов, таких как нержавеющая сталь или сплавы алюминия, при этом он намного легче.Это свойство имеет решающее значение в аэрокосмической промышленности., морской и автомобильной промышленности, где экономия веса имеет решающее значение.

Титан биосовместим и нетоксичен, что делает его идеальным для медицинских имплантатов, таких как ортопедические имплантаты и хирургические инструменты.Он хорошо интегрируется с человеческим телом и минимизирует риск побочных реакций..

- Что?Титан сохраняет свои механические свойства при высоких температурах, что делает его подходящим для применения, где требуется тепловая стабильность.Это включает аэрокосмические компоненты и промышленные процессы, связанные с высокой температурой..

- Что?Титан имеет низкий коэффициент теплового расширения, аналогичный нержавеющей стали.обеспечение надежности в критических приложениях.

- Что?Титан известен своей долговечностью и длительным сроком службы даже в суровых условиях эксплуатации, что делает его экономически эффективным выбором в долгосрочной перспективе.несмотря на более высокую начальную стоимость по сравнению с некоторыми другими материалами.

Титановые фланцы предпочтительны в отраслях промышленности, где их уникальная комбинация свойств имеет важное значение, таких как аэрокосмическая промышленность, химическая обработка, опреснительные установки и морские нефтяные платформы.

5Различные типы титановых фланцев:

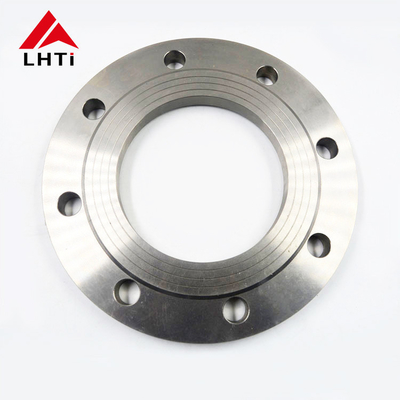

Фланц с поднятой лицом (RF):

1. Дизайн:

   • Поднятая поверхность: фланц с поднятым лицом имеет небольшую часть вокруг отверстия, пробуренную немного больше диаметра трубы.
   • Площадь уплотнения: поднятая поверхность служит основной уплотнительной поверхностью, на которой опирается уплотнение.

2. Преимущества:

   • Улучшенное уплотнение: дизайн поднятой стороны концентрирует сжатие прокладки на меньшей площади, улучшая эффективность уплотнения.
   • Защита: поднятая поверхность помогает защитить поверхность фланца от повреждений во время обращения и установки.

3. Применение:

   • Общие: Фланцы с поднятым лицом чаще используются в стандартных промышленных приложениях, где необходима надежная и безотпускная уплотнение.
   • Предельное давление: Подходит для применения при более высоком давлении, поскольку поднятая поверхность позволяет лучше сжимать уплотнение.

Плоская поверхность (FF) фланца:

1. Дизайн:

   • Гладкая поверхность: плоские фланцы имеют плоскую или гладкую поверхность без выступов или поднятых участков вокруг отверстия.
   • Площадь уплотнения: уплотнение достигается путем установки уплотнения непосредственно на плоской поверхности фланца.

2. Преимущества:

   • Легкость выравнивания: при сборке фланцы плоской формы легче выравнивать, поскольку нет поднятых поверхностей, с которыми нужно бороться.
   • Экономия пространства: они требуют меньшего пространства по сравнению с фланцами с поднятым лицом, что может быть выгодно в тесных установках.

3. Применение:

   • Специализированные: Фланцы плоской поверхности обычно используются при низком давлении и некритических приложениях, где требования к уплотнению менее строги.
   • Специальные прокладки: могут потребоваться специальные прокладки (например, прокладки для полного лица), которые покрывают всю поверхность фланца для обеспечения правильной уплотнения.

Выбор между поднятым лицом и плоским лицом:

• Требования к давлению и уплотнению: фланцы с поднятым лицом предпочтительнее для применения при более высоком давлении, где надежная уплотнение имеет решающее значение.Flat Face фланцы подходят для применения низкого давления или где ограничения пространства являются проблемой.

• Выбор уплотнения: выбор уплотнения (например, кольцевого типа или полного лица) зависит от типа фланца (RF или FF) и требований к герметичности уплотнения.

6. Применения титановых фланцев DIN 2503

• Строительство трубопроводов:Используется для соединения участков трубопроводов, обеспечивая безопасные и беспроницаемые соединения во время транспортировки жидкости.
• Рафинерии и нефтехимические заводы:Устанавливается в обрабатывающих установках для соединения сосудов, реакторов и теплообменников, где необходима устойчивость к коррозионным химикатам.
• Оффшорные платформы:Используется на морских буровых установках и производственных площадках, чтобы выдерживать морскую среду и суровые погодные условия.
• Установки по переработке газа:Используется в компрессорах, насосах и клапанах для поддержания эксплуатационной целостности и безопасности.
