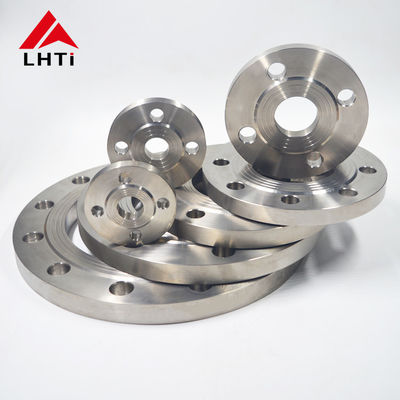

2. классы титановых фланцев DIN 2501
-
Титан 1 класса:Известный своей высокой пластичностью, титан 1-го класса является самым мягким и формируемым из всех коммерчески чистых титановых классов.Он в основном используется в приложениях, которые требуют превосходной коррозионной стойкости в таких средах, как химическая промышленность..
-
-
Титан 2-го класса:Это наиболее широко используемый титановый сорт. Он предлагает хороший баланс между прочностью и пластичностью, с отличной коррозионной стойкостью. Он используется в широком спектре приложений,включая фланцы для трубопроводов.
-
-
Титан 5 класса (Ti 6Al-4V):Это легированный класс и наиболее часто используемый из всех титановых сплавов.Титан 5 класса используется в высокопрочных приложениях, где требуется как тепловая, так и коррозионная стойкость.
-
-
Титан 7 класса:Благодаря превосходной свариваемости и изготовляемости, этот класс включает палладий для повышения коррозионной стойкости, особенно против редуктивных кислот и локализованного нападения в горячих галоидах.
-
-
Титан 12-го класса:Этот класс обеспечивает повышенную теплостойкость и прочность по сравнению с другими коммерчески чистыми сортами.
-
-
Титан 23 класса (Ti 6Al-4V ELI):Этот класс похож на класс 5, но имеет чрезвычайно низкие интерстициалы (ELI), что делает его предпочтительным для повышенной прочности перелома и улучшенной пластичности.Он часто используется в медицинских приложениях и также подходит для фланцев в критических, высококачественные приложения.
-
Химический состав титановой пластинки фланца:
| Уровень |
В |
N |
О |
H |
Ти |
Фэ |
| Титановый класс 1 |
.08 Макс |
.03 Макс |
.18 Макс. |
.015 Макс |
Баль |
.20 Макс |
| Титановый класс 4 |
.08 Макс |
.05 Макс |
.40 Макс |
.015 Макс |
Баль |
.50 Макс |
| Титановый класс 7 |
.08 Макс |
.03 Макс |
.25 Макс. |
.015 Макс |
Баль |
.30 Макс |
| Титановый класс 9 |
.08 Макс |
.03 Макс |
.15 Макс. |
.015 Макс |
– |
.25 Макс. |
| Титановый класс 12 |
.08 Макс |
.03 Макс |
.25 Макс. |
0.15 Макс. |
– |
.30 Макс |

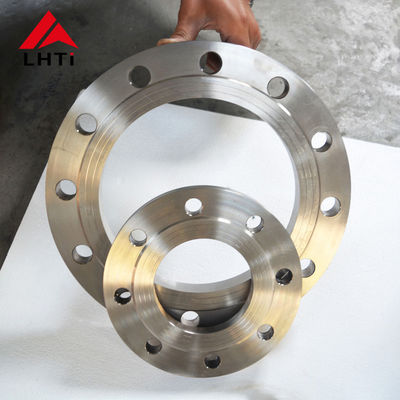

3.Спецификации для титановой фланцевой плиты DIN2501 PN10
|
Номинальный размер трубы
|
Диаметр
|
Диафрагма
|
Идентификация фланца
|
Трёхгранные фланцы
|
Диа из "Болт Цирльсе"
|
Число
|
Диаграмма отверстий для болтов
|
Вес
|
|
ПЛАТ
|
Слепые
|
|
DN
|
Проводка
|
D
|
D5
|
В.
|
К
|
отверстия
|
D2
|
КГ
|
КГ
|
| 15 |
21.30 |
95 |
22.00 |
14 |
65 |
4 |
14 |
0.67 |
0.71 |
| 20 |
26.90 |
105 |
27.60 |
16 |
75 |
4 |
14 |
0.93 |
1.01 |
| 25 |
33.70 |
115 |
34.40 |
16 |
85 |
4 |
14 |
1.11 |
1.23 |
| 32 |
42.40 |
140 |
43.10 |
16 |
100 |
4 |
18 |
1.62 |
1.81 |
| 40 |
48.30 |
150 |
49.00 |
16 |
110 |
4 |
18 |
1.85 |
2.09 |
| 50 |
60.30 |
165 |
61.10 |
18 |
125 |
4 |
18 |
2.46 |
2.88 |
| 65 |
76.10 |
185 |
77.10 |
18 |
145 |
4 |
18 |
2.99 |
3.65 |
| 80 |
88.90 |
200 |
90.30 |
20 |
160 |
8 |
18 |
3.61 |
4.61 |
| 100 |
114.30 |
220 |
115.90 |
20 |
180 |
8 |
18 |
3.99 |
5.65 |
| 125 |
139.70 |
250 |
141.60 |
22 |
210 |
8 |
18 |
5.41 |
8.13 |
| 150 |
168.30 |
285 |
170.50 |
22 |
240 |
8 |
22 |
6.55 |
10.44 |
| 175 |
193.70 |
315 |
196.10 |
24 |
270 |
8 |
22 |
8.42 |
|
| 200 |
219.10 |
340 |
221.80 |
24 |
295 |
12 |
22 |
8.97 |
16.48 |
| 250 |
273.00 |
405 |
276.20 |
26 |
355 |
12 |
26 |
12.76 |
23.99 |
| 300 |
323.90 |
460 |
327.60 |
28 |
410 |
12 |
26 |
16.60 |
30.73 |
| 350 |
355.60 |
520 |
359.70 |
30 |
470 |
16 |
26 |
24.08 |
42.56 |
| 400 |
406.40 |
580 |
411.00 |
32 |
525 |
16 |
30 |
30.20 |
60.68 |
| 450 |
457.00 |
640 |
462.30 |
38 |
585 |
20 |
30 |
41.67 |
71.74 |
| 500 |
508.00 |
715 |
513.60 |
38 |
650 |
20 |
33 |
52.87 |
96.4 |
| 600 |
610.00 |
840 |
616.50 |
42 |
770 |
20 |
36 |
77.58 |
145.6 |
| 700 |
711.00 |
910 |
716.00 |
44 |
840 |
24 |
36 |
77.13 |
|
| 800 |
813.00 |
1025 |
818.00 |
50 |
950 |
24 |
39 |
106.35 |
|
| 900 |
914.00 |
1125 |
920.00 |
54 |
1050 |
28 |
39 |
125.39 |
|
| 1000 |
1016.00 |
1255 |
1022.00 |
60 |
1170 |
28 |
42 |
177.99 |
4. Стандарты титановой плиты фланца
AFNOR NF E29-200-1: французский стандарт для фланцев, включая титановые фланцы.
ASME ANSI B16.5: Стандарт Американского общества инженеров-механиков (ASME) для фланцев труб и фланцевых фитингов.
AWWA C207: Стандарт Американской ассоциации водных работ (AWWA) для фланцев стальных труб для водопроводных служб, включая титановые фланцы, используемые в приложениях для очистки воды.
BS1560, BS 4504, BS 10: Британские стандарты для фланцев труб и болтов, включая титановые материалы.
ISO7005-1: Стандарт Международной организации по стандартизации (ISO) для металлических фланцев, включая титановые фланцы.
MSS SP 44: Общество по стандартизации производителей (MSS) стандарта для стальных трубопроводов.
AS2129: австралийский стандарт для фланцев, включая титановые фланцы.
CSA Z245.12: Канадский стандарт для фланцев стальных труб, включая титановые материалы.
DIN2573, DIN2576, DIN2501, DIN2502: немецкие стандарты (DIN) для фланцев, охватывающие различные типы и размеры титановых фланцев.
EN1092-1, EN1759-1: Европейские стандарты (EN) для фланцев, включая титановые фланцы.
JIS B2220: Японские промышленные стандарты (JIS) для фланцев стальных труб, включая фланцы из титана.
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: итальянские стандарты (UNI) для фланцев труб, включая титановые материалы.
| Наименование продукта |
Титановые фланцы |
| Диапазон размеров |
1/2′′ (15 NB) до 48′′ (1200 NB) |
| Класс / давление |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 и т.д. |
| Стандарты / Размеры |
ANSI/ASME B16.5, B16.47 Серия A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605 |
| Типы поверхностей фланца / тип соединения |
Фланцевая челюсть (FF), фланцевая челюсть (RF), фланцевая челюсть (RTJ), фланцевая челюсть, мужская и женская челюсти (M&F), большая и маленькая языковая челюсти (T&G) |
| Размеры |
ANSI B16.5, ANSI B16.47 серии A & B, ASA, API-605, MSS SP44, AWWA, чертежи по заказу |
| Конструкция по заказу |
Согласно вашему рисунку. AS, BS, ANSI, DIN, JIS. Равные и уменьшающие конфигурации. |
| Сертификаты испытаний материалов (MTC) |
Согласно EN 10204 3.2 и EN 10204 3.1, Сертификаты испытаний, удостоверяющие NACE MR0175, NACE MR0103 |
| Сертификаты испытаний |
Отчет о 100% рентгенографических испытаниях, EN 10204/3.1B, сертификат сырья, отчет о проверке третьей стороной и т.д. |
| Испытания |
Гидростатическая испытательная машина, Спектрограф прямого чтения, детектор ошибок UI, детектор рентгеновских лучей, детектор магнитных частиц |
| Оборудование / Машины |
Прессовая машина, толкательная машина, изгибательная машина, пескоструйная машина, электрическая колючая машина и т.д. |
| Покрытие |
Антиржавеющая краска, масляная черная краска, желтая прозрачная, цинковая, оцинкованная холодом и горячим оцинкованным |
| Производство |
Индия / США / Япония / Западная Европа / Корея |
| Применение/использование |
Оффшорные, нефтяные месторождения, судостроение, водные системы, природный газ, трубопроводные проекты, электроэнергия и т.д. |
| Главная экспортная сеть |
США, Великобритания, Катар, Мексика, Нигерия, Саудовская Аравия, Кувейт, Иран, Казахстан, Бахрейн, Вьетнам, Индонезия, Норвегия, Гана, Колумбия, Азербайджан, Ливия. |
5. Применения титановой плиты фланца DIN2501
- Строительство трубопроводов:Используется для соединения участков трубопроводов, обеспечивая безопасные и беспроницаемые соединения во время транспортировки жидкости.
- Рафинерии и нефтехимические заводы:Устанавливается в обрабатывающих установках для соединения сосудов, реакторов и теплообменников, где необходима устойчивость к коррозионным химикатам.
- Оффшорные платформы:Используется на морских буровых установках и производственных площадках, чтобы выдерживать морскую среду и суровые погодные условия.
- Установки по переработке газа:Используется в компрессорах, насосах и клапанах для поддержания эксплуатационной целостности и безопасности.
6Проверка титановых сварных фланцев шеи
Визуальное испытание (VT):Это включает визуальное осмотр поверхности сварки и фланца для обнаружения любых видимых дефектов, таких как трещины, пористость или неправильные профили сварки.
Ультразвуковое испытание (УТ):Этот метод использует высокочастотные звуковые волны для обнаружения внутренних дефектов в материале, таких как пустоты, включения или трещины.
Рентгенографическое исследование (RT):Этот метод использует рентгеновские или гамма-лучи для получения изображений внутренней структуры сварки и фланца. Он эффективен для обнаружения внутренних дефектов и оценки качества сварки.
Проверка магнитных частиц (МТ):МТ используется для обнаружения поверхностных и околоповерхностных дефектов ферромагнитных материалов.Этот метод может быть не применим, если рядом нет магнитных материалов или покрытий, которые могут быть намагничены..
Проверка проницаемого вещества/проницаемого вещества красителя (PT):ПТ включает в себя нанесение на поверхность сварки проникающего красителя, а затем удаление избыточного красителя для выявления дефектов, способных разрушить поверхность.
Испытание вихревого тока (ET):ЭТ использует электромагнитную индукцию для обнаружения поверхностных и околоповерхностных дефектов в проводящих материалах, таких как титан.
Акустическая эмиссия (AE):AE включает в себя мониторинг звуковых выбросов от материала под давлением для обнаружения изменений, указывающих на дефекты, такие как трещины или утечки.
