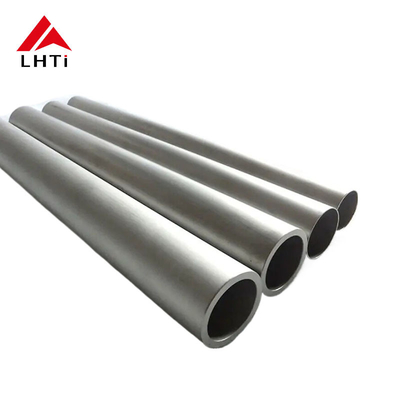

Чистая титановая труба Титановая сплавная труба ASTM B338 Gr 5 Gr7 для промышленного использования

Чистые титановые трубы Титановые трубы Титановые сплавные трубы ASTM B338 Gr 5 Gr7 для промышленного использования

Титан и его сплавы стали незаменимыми материалами в различных отраслях промышленности, предлагая сочетание исключительной прочности, легкого веса и выдающейся коррозионной стойкости.При использовании в виде титановых труб и труб, они предлагают уникальные преимущества для целого ряда промышленных применений, требующих долговечности и устойчивости к суровым условиям.В данной статье рассматриваются основные особенности и применения чистых титановых труб, титановые трубы и трубы из титанового сплава по стандартам ASTM B338, особенно классы Gr5 и Gr7, и изучить, как они отвечают требованиям различных отраслей промышленности.

Что такое ASTM B338?

ASTM B338 является стандартной спецификацией для титановых и титановых сплавов бесшовных труб.и производительность титановых труб, используемых в различных отраслях промышленностиСпецификация охватывает несколько классов титановых сплавов, которые различаются по своему составу и характеристикам, предлагая различные уровни прочности, коррозионной стойкости,и терпимость к температуре.

Понимание чистого титана (класса 2) и титановых сплавов (классов Gr5 и Gr7)

Чистый титан (класс 2) Продаваемый чистый титан:

• Титан 2-го класса является наиболее широко используемым чистым титаном. Он часто называется коммерчески чистым титаном (CP-Ti) из-за его высокой чистоты.и отличная коррозионная стойкость, особенно в морской среде и химической обработке.
• Приложения: широко используется в морских приложениях, химической обработке и медицинских имплантатах из-за его биосовместимости и устойчивости к коррозии в морской воде, кислотах и других суровых химических веществах.

Степень 5 Титановый сплав (Ti-6Al-4V):

• Gr5 представляет собой сплав титана, содержащий 6% алюминия и 4% ванадия, предлагающий значительно более высокую прочность, чем чистый титан.один из наиболее часто используемых титановых сплавов в мире.
• Свойства: высокая прочность на растяжение и лучшая устойчивость к усталости делают Gr5 идеальным для применения, где прочность, долговечность и вес имеют решающее значение.
• Приложения: используется в аэрокосмической, морской, химической и автомобильной промышленности для компонентов, которые должны выдерживать высокие напряжения и высокие температуры.сосуды под давлением, и самолетные детали.

Класс 7 Титановый сплав с палладием:

• Gr7 - еще один титановый сплав, добавляющий палладий к чистому титану, повышая его устойчивость к агрессивным химическим веществам и высокотемпературным условиям.
• Свойства: Высокая коррозионная стойкость по сравнению с классом 2, особенно против хлоридов, серной кислоты и других промышленных химических веществ.
• Приложения: идеально подходит для использования в химической промышленности, фармацевтической промышленности и среде, где распространены коррозионные вещества, такие как химические реакторы, теплообменники,и оборудования для переработки.

Преимущества титановых труб:

Титановые трубы и трубы, особенно изготовленные из Gr2, Gr5 и Gr7, предлагают несколько ключевых преимуществ по сравнению с традиционными материалами, такими как нержавеющая сталь, углеродистая сталь и другие сплавы.Эти преимущества включают::

Устойчивость к коррозии:

• Титан обладает исключительной устойчивостью к коррозии в самых агрессивных условиях, включая морскую воду, кислотные растворы и соединения, содержащие хлорид.Это свойство делает его идеальным для таких отраслей, как химическая обработка., морских и морских бурений.

Соотношение прочности к весу:

• Титан обладает превосходным соотношением прочности и веса, что делает его более легкой альтернативой другим металлам, особенно в таких приложениях, как аэрокосмическая и автомобильная техника.Это приводит к экономии затрат за счет уменьшения веса и повышения эффективности использования топлива.

Высокотемпературные характеристики:

• Титановые сплавы, такие как Gr5 и Gr20, обеспечивают отличную производительность при высоких температурах, обеспечивая стойкость к ползучему движению и способность работать в теплообменниках, компонентах турбин,и применения под высоким давлением.

Биосовместимость:

• Чистый титан (Gr2) и некоторые сплавы титана (Gr7) биосовместимы, что делает их идеальными для медицинских имплантатов, таких как ортопедические устройства, зубные имплантаты и хирургические инструменты.Тело не отталкивает титан., что позволяет имплантироваться в течение длительного времени.

Прочность и долговечность:

• Титан устойчив к износу, усталости и коррозии, что гарантирует, что титановые трубы и трубы имеют длительный срок службы даже в экстремальных условиях.Это делает титан экономически эффективным решением с течением времени., уменьшая необходимость в замене и ремонте.

Применение титановых труб:

Титановые трубы и трубы широко используются в различных отраслях промышленности.

Аэрокосмическая:

• Титановые свойства легкого веса и высокой прочности делают его идеальным для использования в компонентах самолетов и космических аппаратов, включая корпуса самолетов, крылья и двигатели.Gr5 широко используется для деталей самолетов, которые должны выдерживать высокие напряжения и температуры.

Химическая обработка:

• Устойчивость титана к коррозии очень полезна в химических заводах, которые обрабатывают агрессивные вещества, такие как серная кислота, хлориды и соляная кислота.Титановые трубы Gr7 используются в теплообменниках, реакторы и трубопроводы, требующие высокой устойчивости к агрессивным химическим веществам.

Морская промышленность:

• Морская среда очень коррозионная, из-за воздействия морской воды и соли материалы испытывают огромное напряжение.Предлагают стойкость к коррозии в соленой воде и используются в судостроении, подводных компонентов, и морских нефтяных платформ.

Медицинское:

• Биосовместимость титана делает его идеальным выбором для медицинских имплантатов, таких как протезы бедра, коленные имплантаты и зубные имплантаты.Его легкий и прочный характер делает его удобным и функциональным в человеческом теле.

Нефтяная и газовая промышленность:

• Способность титана выдерживать высокое давление и высокую температуру делает его жизненно важным для морских бурений и добычи нефти.Титановые трубы Gr5 и Gr7 используются в подводных трубах, скважины и теплообменники.

Химический состав бесшовной трубы ASME SB338 Ti Gr 2

Производственные процессы титановых труб

Производственный процесс титановых труб включает в себя несколько ключевых шагов для обеспечения того, чтобы готовый продукт соответствовал требуемым спецификациям для прочности, коррозионной стойкости,и другие критические характеристикиТитановые трубы используются в различных отраслях промышленности, включая аэрокосмическую, химическую, морскую и медицинскую, где высокая производительность и долговечность необходимы.Ниже приведен обзор типичных процессов, связанных с производством титановых труб.

Подготовка сырья

Производство титановых труб начинается с сырого титанового металла, который обычно получается в виде слитков или слитков.Они обычно создаются из титановой губки (очищенной формы титана) с помощью процесса Кролла, которая включает в себя уменьшение тетрахлорида титана магнием для получения титана металла.

• Титановая губка является основным сырьем, используемым для производства титановых слитков или слитков.
• Затем слитки коваются или складываются в нужную форму для дальнейшей обработки в трубы.

Экструзия или пирсинг

После того, как титановый материал готов, следующим шагом является процесс экструзии или пробивания, который используется для формирования первоначальной формы трубы.

• Экструзия: при этом нагретые титановые билеты проталкиваются через форму для получения полых труб, что приводит к созданию труб с равномерной толщиной и гладкой поверхностью.Этот метод часто используется для труб меньшего диаметра и подходит для титановых сплавов, таких как класс 2 (чистый титан), класс 5 (Ti-6Al-4V) и класс 7 (с палладием).

• Пирсинг: если требуется труба большего диаметра, титановые билеты могут быть пробиты, чтобы создать полый центр,затем растягивается через пилгер-мельницу или трубную мельницу, чтобы уменьшить размер и толщину до желаемых размеровПирсинг более распространен для больших труб и труб.

Грабеж (застывший рисунок)

После экструзии или прокола титановая труба часто подвергается процессу разграбления.который представляет собой холодный процесс, при котором труба уменьшается в диаметре и толщине стенки при сохранении общей длиныПлоскание является ключевым шагом в достижении высокой точности размеров и улучшения механических свойств трубы.

• Во время разграбления трубу протягивают через матрицу и мандроль, чтобы еще больше сформировать ее в конечные габариты.Этот процесс также помогает улучшить отделку поверхности и улучшить механические свойства материала.

• Разграбление может производиться при комнатной или повышенной температуре, в зависимости от желаемых свойств трубы.

Тепловая обработка

Титановые трубы часто подвергаются термической обработке для повышения их прочности, пластичности и коррозионной устойчивости.

• Отжигание: это включает нагревание титановых труб до определенной температуры, а затем медленное охлаждение, чтобы уменьшить внутреннее напряжение и улучшить работоспособность материала.Отжигание также повышает пластичность трубы и помогает предотвратить трещины во время дальнейшей обработки.

• Отжигание раствором: в некоторых случаях, особенно для титановых сплавов, трубы нагреваются до температуры, при которой сплавные элементы полностью растворяются,и материал быстро охлаждается, чтобы зафиксировать желаемую микроструктуру.

• Устранение напряжения: этот процесс используется для уменьшения остаточных напряжений, которые могли возникнуть во время предыдущих этапов изготовления, улучшая общую целостность титановой трубы.

Размер и выпрямление

После экструдирования, разграбления и термической обработки трубы, она может пройти дальнейшие процессы для достижения окончательных размеров и прямоты.

• Размер: труба проходит через набор штампов, чтобы точно настроить ее внешний диаметр и толщину стенки.

• Выпрямление: после того, как труба сформирована и размещена, она может иметь небольшие изгибы или кривые из-за процесса изготовления.Выпрямление - это процесс, при котором механическая или гидравлическая сила применяется для выпрямления трубы и обеспечения ее равномерного, прямой по всей длине.

Окончание:

После того, как труба была измельчена и выпрямлена, она часто проходит несколько отделочных процессов для достижения желаемого качества поверхности и внешнего вида:

• Полировка: для устранения любых дефектов поверхности и улучшения эстетического вида титановой трубы часто выполняется полировка.Полированная поверхность также помогает повысить коррозионную стойкость трубы, особенно когда они подвергаются воздействию суровой среды.

• Крайние края титановой трубы могут быть закручены, чтобы облегчить сварку, особенно в таких приложениях, как химическая обработка и аэрокосмическая промышленность.

Поверхностная обработка: дополнительные поверхностные обработки, такие как маринование (кислотная очистка), пассивация (окислительная обработка),или анодирование (для увеличения толщины поверхности и коррозионной стойкости). - Что?

Контроль качества и испытания:Контроль качества является важным этапом в производстве титановых труб. Проводятся различные испытания, чтобы убедиться, что трубы соответствуют отраслевым стандартам и спецификациям,такие как ASTM B338 для титановых трубК таким тестам относятся:

• Проверка размеров: убедиться, что труба соответствует установленным размерам диаметра, толщины стенки и длины.

• Испытания прочности на протяжение и устойчивость: для подтверждения механической прочности и долговечности титановых труб.

• Испытания коррозионной стойкости: Для обеспечения того, чтобы титановая труба выдерживала специфические коррозионные условия, для которых она предназначена.

• Рентгеновское и ультразвуковое испытание: для проверки внутренних дефектов, таких как трещины или включения, которые могут поставить под угрозу целостность трубы.

Упаковка и перевозка:

В зависимости от требований клиента трубы могут быть:

• Разрезают на определенные длины или завертывают для более легкой транспортировки.
• Опакованы и защищены от повреждений во время транспортировки, особенно если трубы перевозятся на международном уровне.

Резюме процесса производства титановых труб

1. Приготовление сырья: Титановая губка обрабатывается в слитки или слитки.
2. Экструзия или пирсинг: коробка экструдируется или пробивается, чтобы сформировать половую трубку.
3. Площадь трубы уменьшается с помощью холодной натяжки.
4. Тепловая обработка: труба подвергается отжиганию или отжиганию раствором для улучшения свойств.
5. Размер и выпрямление: труба меняется в размере и выпрямляется, чтобы соответствовать спецификациям.
6. Окончание: полировка, вышивка и обработка поверхности улучшают качество поверхности.
7. Контроль качества и испытания: трубы проходят строгие испытания, чтобы убедиться, что они соответствуют стандартам.
8. Упаковка и доставка: трубы готовятся к доставке клиентам.

Производство титановых труб включает в себя комбинацию высокоточной обработки, тепловой обработки,и техники поверхностного отделения, обеспечивающие соответствие труб высоким стандартам, требуемым для критических примененийЭтот процесс приводит к титановым трубам, которые предлагают выдающуюся прочность, легкие свойства и коррозионную устойчивость, что делает их важными компонентами для таких отраслей, как аэрокосмическая промышленность,химическая обработка, и морской инженерии.

Размеры титановых труб:
