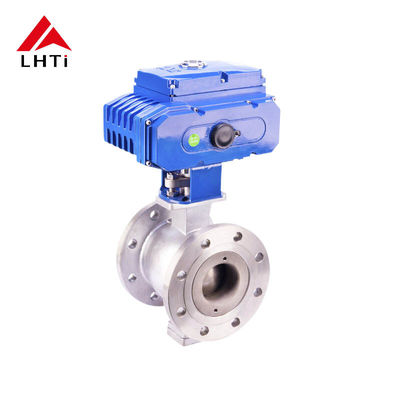

Ти электрический V-порт шаровой клапан Титан Gr5 Gr7 6 дюймовый шаровый клапан класс 150 DN 15-250

Электрические V-портные шаровые клапаныТитаниевые Gr7 8 дюймовые шаровые клапаны класса 150 DN 15-250

Титановые электрические V-портные шаровые клапаны, такие какGr7 8-дюймовый шаровой клапан, это специализированный тип клапана, предназначенный для управления потоком воды или других жидкостей в системе.Эти клапаны особенно полезны в приложениях, требующих точного регулирования потока, и изготовлены изТитан 7 классаВот обзор и объяснение ключевых аспектов этих клапанов:

Основные характеристики и преимущества титановых V-портовых шаровых клапанов

1. Дизайн V-порта:

   • ВПорт в форме буквы Vпозволяетточное управление потоком, что делает его идеальным для приложений, требующихточное удушениеЭтот дизайн предлагаетлинейная и стабильная модуляция, обеспечивая надежную и эффективную работу.

2. Устойчивость к коррозии:

   • Титановая исключительная устойчивость ккоррозияиз широкого спектрахимикаты, морская вода, и суровые условия обеспечивают, что клапан сохраняет свою целостность и производительность с течением времени, даже в сложных условиях.Это делает его очень подходящим для промышленности, занимающейся агрессивными жидкостями.

3. Высокое соотношение прочности к весу:

   • ТитанПредлагаетвысокое соотношение прочности к весу, изготовление клапанапрочный, но легкийЭта особенность упрощает обработку, установку и обслуживание по сравнению с клапанами, изготовленными из более тяжелых материалов.

4. Толерантность к температуре:

   • Титановые клапаны предназначены дляэкстремальные температуры, обеспечивая надежностьвысокотемпературныеиприменения при низких температурах, что имеет важное значение для таких отраслей, какхимическая обработка,производство электроэнергии, инефть и газ.

5. Прочность:

   • Неотъемлемаяпрочность титанаобеспечивает, чтобы эти клапаны имелидлительный срок службы, что значительно сокращает частоту технического обслуживания и необходимость в замене, что приводит к снижению общих эксплуатационных затрат.

6. Биосовместимость:

   • Биосовместимость титанаделает эти клапаны идеальными для использования вфармацевтические препаратыибиотехнологииЭто важно для поддержания целостности чувствительных процессов.

7. Уменьшенное обслуживание:

   • Из-за ихвысокая коррозионная стойкостьи долговечности, эти клапаны требуютменее частое обслуживание, что уменьшает время простоя и затраты, связанные с обслуживанием системы.

8. Безупречная операция:

   • Вточная инженерияконструкции В-порта обеспечиваетбесперебойная работа, улучшение в целомуправление процессоми сделать клапан надежным решением для приложений, требующих точной регуляции потока.

9. Многогранность:

   • Эти клапанымногогранныйПодходит для широкого спектра отраслей промышленности, таких как:химическая обработка,нефть и газ,производство электроэнергии,продукты питания и напитки, и больше, благодаря их высокой стойкости к коррозии и способности справляться с экстремальными условиями.

10. Улучшение безопасности:

• Вустойчивость к коррозииистойкость к высоким температурамТитановый металл повышает безопасность эксплуатации, особенно вкритическая средатакие как те, которые включают опасные жидкости или системы высокого давления.

Шаги для расчета размера клапана

1. Определить значение Cv:

   • ВCv (коэффициент потока)Это указывает на пропускную способность клапана при определенном падении давления.
   • Cv определяется с помощью формул, основанных на свойствах жидкости (таких как скорость потока, давление и характеристики жидкости) и желаемых условиях эксплуатации.
   • Общая формула Cv:

     $$Вv=\mathrm{Q.}\times \sqrt{\frac{SG}{\mathrm{\Delta }П}}$$

     Где:
     • Q.является частотой потока (GPM),
     • SG- удельная масса жидкости (вода = 1),
     • ΔPэто падение давления через клапан (psi).

2. Кавитация и характеристики жидкости:

   • Проверка кавитации:Убедитесь, что клапан может справиться с падением давления, не вызываякавитацияЭто оценивается путем проверкиFL (фактор восстановления давления жидкости), что помогает определить, будет ли конструкция клапана и условия жидкости избегать кавитации.
   • Фактор расширения:ДляСжатые жидкости(газы), вычислитьКоэффициент падения давлениядля учета изменений вплотность жидкостикогда он проходит через клапан.

3. Выберите номинальный размер клапана:

   • Как только значение Cv будет рассчитано, используйте его для выбораноминальный размер клапана:
     • ДляВ-портовые шаровые клапаны, выберите клапан, который обеспечивает требуемое значение Cv для расхода между20% до 80%открытия порта.
     • ДляКруглые портовые шаровые клапаны, выберите клапан, который обеспечивает Cv для потоков междуот 30% до 80%открытия порта.
   • ПроконсультироватьсяГрафики резюмепредоставляется производителем для соответствия рассчитанного Cv соответствующему размеру клапана.

4. Тип клапана и материалы:

   • Выберитетип клапана(с фланцами, нитями или сваркой) в зависимости от вашей системы труб и требований к установке.
   • С тех поруксусной кислотыВключается, выбирать материалы, такие кактитанилииз нержавеющей сталидля конструкции клапана, обеспечивающей совместимость с жидкостью и условиями окружающей среды.
   • ДляВ-портовые шаровые клапаны, рассмотримRTFE (укрепленный тефлон)сиденья клапанов, как они предлагаютотличная химическая устойчивостьи обеспечить надежную печать.

5. Выбор привода:

   • Выберите подходящийвозбудитель(электрический, пневматический или гидравлический) на основе типа клапана и эксплуатационных требований системы.
   • Ключевые факторы:
     • Требования к крутящему моменту или тягедля правильной работы привода клапана.
     • Механизм контроля(включается или выключается) для удовлетворения потребностей вашей системы.
     • Совместимостьсистемы автоматизацииесли это необходимо для дистанционного управления или мониторинга.

Технические характеристики продукции:

Приложения титановых электрических V-портовых шаровых клапанов:

• Оборудования для очистки водыУправление скоростью потока очищенной воды.
• Распределение воды: Обеспечение эффективной подачи воды при сохранении давления в системе.
• Химическая обработка: когда водоснабжение включает обработку коррозионных химических веществ.
• Системы охлаждения: В крупных промышленных предприятиях, где контроль потока воды имеет решающее значение для поддержания рабочей температуры.
