Тройник Gr2 Titanium 90 градусов ASME B16.9

Наименование марки:	LHTi
Номер модели:	LH-Ti10
МОК:	5 PCS
Условия оплаты:	Л/К, Д/П, Т/Т и т. д.

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

ISO 9001:2015

Название продукта:

Титановое колено Gr2 90 градусов

Материал:

ТА0,ТА1,ТА2,ТА9,ТА10,БТ1-00,БТ1-0,Гр1,Гр2

Стандартный:

АСТМ 337 338,

ОД:

ОТ 1/8" ДО 48"

Толщина стены:

Sch5s к Sch160

Обработка:

Толкать

Приложения:

Соединение фитинга трубы

ТЕСТ третьей стороны:

Доступный

Служба обработки:

Сгибание, сварка, раскрутка, резка, прокол, ковка

Упаковывая детали:

Стандартная упаковка экспорта, случай переклейки снаружи

Выделить:

Титан Gr7 локоть 90 градусов

Локоть титана Sch160

Приспосабливая локоть трубы титана соединения

Описание продукта

Титановый отвод 90 градусов Gr2 ASME B16.9

Отвод на 90 градусов изменяет направление трубопровода под прямым углом и является одним из наиболее распространенных фитингов для стыковой сварки. Титановый отвод имеет гладкую внутреннюю стенку и низкое сопротивление потоку для горячей среды, устойчив к кислотам и щелочам, имеет длительный срок службы и удобен в установке, поэтому широко используется в химической, нефтеперерабатывающей, легкой и тяжелой промышленности, энергетике, аэрокосмической, судостроительной и других отраслях базового машиностроения. Этот фитинг изготавливается методом проталкивания и экструзии из Gr2, Gr7 и Gr12 для соединения с бесшовными или сварными титановыми трубами.

Технические характеристики

Наименование продукта	Титановый отвод, 90 градусов
Материал	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12
Стандарт	ASME B16.9, ASME B363, ASTM B337 / B338
Наружный диаметр	от 1/8 дюйма до 48 дюймов
Толщина стенки	от Sch5s до Sch160
Тип	Бесшовный или сварной
Техника изготовления	Проталкивание, экструзия
Применение	Соединение трубопроводной арматуры
Испытания	Размеры, растяжение, УЗК, ПВТ, химический состав, гидростатические, вихретоковые, радиографические, толщина, PMI
Испытания третьей стороной	Доступно

Минимальные механические свойства по маркам

Марка	Предел прочности (МПа)	Предел текучести (МПа)	Относительное удлинение (%)
Марка 1	240	138	24
Марка 2	345	275	20
Марка 7	345	275	20
Марка 12	483	345	18

Размеры титановых отводов 90 градусов (выборочные размеры)

NPS	Наружный диаметр (мм)	От центра до торца (мм)	Стенка Sch10S (мм)	Стенка Sch40S (мм)
1/2"	21.34	38.10	2.11	2.77
1"	33.40	38.10	2.77	3.38
2"	60.33	76.20	2.77	3.91
3"	88.90	114.30	3.05	5.49
4"	114.30	152.40	3.05	6.02
6"	168.28	228.60	3.40	7.11
8"	219.08	304.80	3.76	8.18

Контроль качества

Каждый титановый отвод перед отгрузкой проходит проверку размеров, испытания на растяжение, ультразвуковой контроль (УЗК), пенетрантное тестирование (ПВТ), проверку химического состава, гидростатические испытания, вихретоковый контроль, радиографический контроль, проверку толщины и проверку PMI.

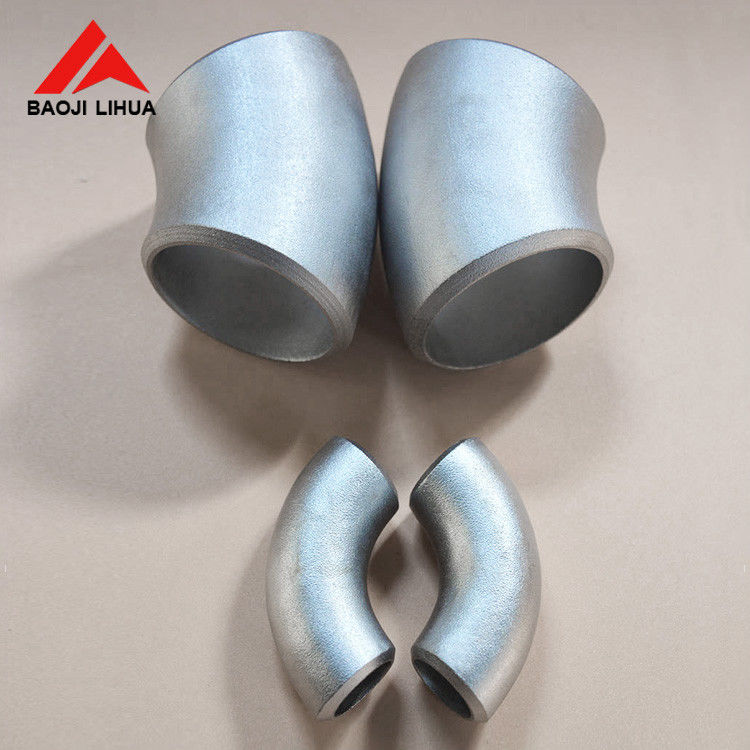

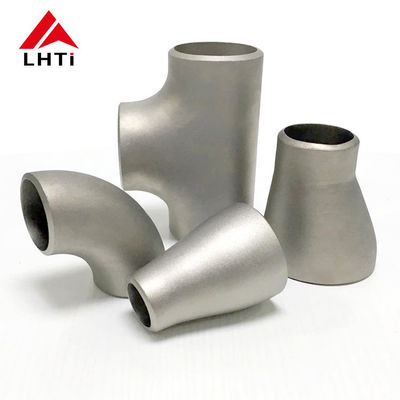

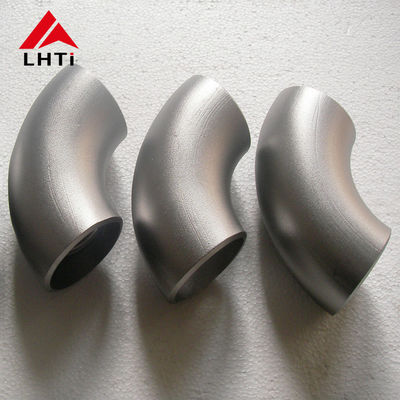

Фотографии продукта

Gr2 titanium 90 degree elbow

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Применение

Химические и нефтеперерабатывающие трубопроводы, электростанции, аэрокосмические и судостроительные системы, а также соединения трубопроводной арматуры общего назначения, где требуется легкое, коррозионностойкое изменение направления на 90 градусов. Размеры, толщины стенок и марки материала могут быть изготовлены по чертежу или стандартной спецификации.
