Титановый фланец плоский PL DN40 RF ANSI B16.5

Наименование марки:	LH-Ti
Номер модели:	LH-BL
МОК:	1 шт.
Цена:	US dollar $30/pc--US dollar $80/pc
Условия оплаты:	Л/К, Т/Т, западное соединение
Способность к поставкам:	5000 ПК в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Baoji, Китай

Сертификация:

ISO9001, TUV etc.

Тип:

WN, SO, BL, SW, PL, подшивка, на заказ.

Стандартный:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Материал:

Группа 1, Группа 1, Группа 2, Группа 3, Группа 4, Группа 7, Группа 9

Приложение:

используется в автомобилях, очках, медицинском оборудовании, электронике, нефтехимическом оборудован

Уплотняющая поверхность:

РФ

Размер:

1/2 " | 30" N.B., NPS 1/2 - NPS 24 (DN 10 ДО 2000)

Давление:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc/

Поверхность:

Полированный

Техника:

Кованые и с CNC.

Инспекция:

Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1

Упаковывая детали:

Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта

Поставка способности:

5000 ПК в месяц

Выделить:

титановый фланец DN40 RF25

титановый фланец ansi DN40

титановый фланец с поверхностью RF25

Описание продукта

Титановый фланц PL DN40 RF ANSI B16.5

Этот титановый пластинчатый фланц (тип PL) представляет собой кованую, обработанную с помощью ЧПУ деталь с поднятой поверхностью, изготовленную по стандарту DN40 и ANSI B16.5.который дает простое и компактное соединение для линий низкого и среднего давления. кованое тело плотное и свободно от пористости, полированная поверхность позволяет уплотнителю сидеть равномерно, а поднятая поверхность концентрирует нагрузку болта там, где нужна уплотнение. титан устойчив к хлоридам,морской воды и многих кислот и весит примерно вдвое меньше, чем стальКаждая деталь проверяется с помощью ультразвуковых испытаний и отправляется с отчетом о испытаниях материалов по EN 10204 3.1.

Технические спецификации

Продукт	Титановый пластинчатый фланц (PL)
Стандартный	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
Виды	ПЛ, ВН, СО, БЛ, СУ, суставы, на заказ
Уровень	Уровень 1, 2, 5, 7, 12
Диапазон размеров	от 1/2 дюйма до 60 дюймов (DN15 до DN1200)
Класс давления	от 150# до 2500#, от PN6 до PN64
Площадь уплотнения	RF (поднятое лицо)
Техника	Кованые изделия и изделия, обрабатываемые с помощью ЧПУ
Проверка	Ультразвуковое испытание и отчет по EN 10204 3.1

Требования к химическому составу (макс. %)

Уровень	N	В	H	Фэ	О	Аль.	V	Pd	Мо	Ни.
Группа 1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

Требования к прочности натяжения

Уровень	Прочность натяжения (мин)	Урожайность (мин)	Удлинение
1	240 МПа / 35 КСИ	138 МПа / 20 КСИ	24%
2	345 МПа / 50 КСИ	275 МПа / 40 КСИ	20%
5	895 МПа / 130 КСИ	828 МПа / 120 КСИ	10%
7	345 МПа / 50 КСИ	275 МПа / 40 КСИ	20%
12	438 МПа / 70 КСИ	345 МПа / 50 КСИ	18%

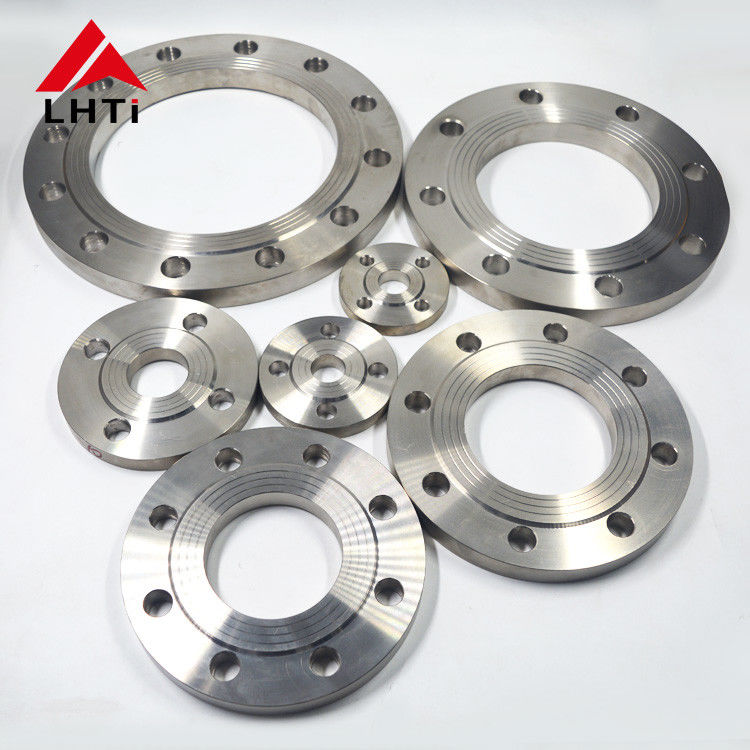

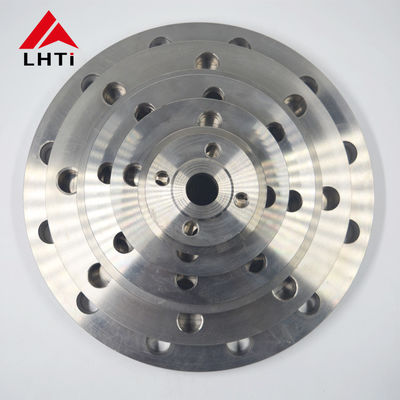

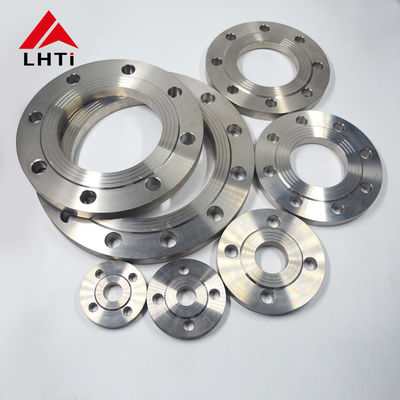

Изображение продукта

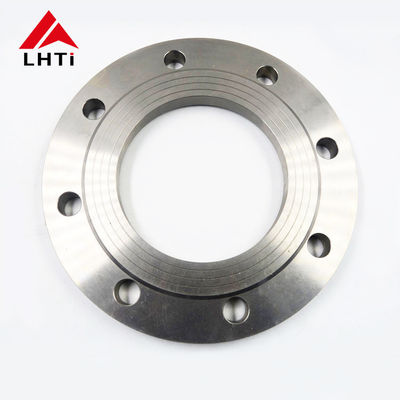

Titanium plate flange PL DN40 raised face

Заявления

Фланцевая плитка устанавливается там, где требуется компактный, коррозионностойкий соединение.нефтегазовые услуги, оборудование для обработки химических веществ, морские трубопроводы и общее машиностроение.фланц может соответствовать существующим стандартам трубопроводов и уплотненийКаждая партия проверяется на размеры, поверхность и материал перед упаковкой в деревянные чехлы для экспорта.
