Кованый фланец из титана Gr2 WN RF ANSI B16.5

Наименование марки:	LH-Ti
Номер модели:	LH-BL
МОК:	1 шт.
Цена:	US dollar $30/pc--US dollar $80/pc
Условия оплаты:	Л/К, Т/Т, западное соединение
Способность к поставкам:	5000 ПК в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Баоджи, Китай

Сертификация:

ISO9001, TUV etc.

Тип:

WN, SO, BL, SW, PL, подшивка, на заказ.

Стандартный:

ANSI B16.5, JIS B2220, DIN2627-2628, ASME, GB/T 9116, ASTM B16.5

Материал:

Группа 1, Группа 1, Группа 2, Группа 3, Группа 4, Группа 7, Группа 9

Приложение:

используется в автомобилях, очках, медицинском оборудовании, электронике, нефтехимическом оборудован

Уплотняющая поверхность:

РФ

Размер:

1/2 " | 30" N.B., NPS 1/2 - NPS 24 (DN 10 ДО 2000)

Давление:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, etc/

Поверхность:

Полированный

Техника:

Кованые и с CNC.

Инспекция:

Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1

Упаковывая детали:

Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта

Поставка способности:

5000 ПК в месяц

Выделить:

WN Титановый фланц ANSI B16.5

Титановый фланц для сварки RF шеи

1/2 дюймовый титановый RF фланц

Описание продукта

Кованный титановый фланж WN RF Gr2 ANSI B16.5

Этот фланц сварной шеи выкован из титана 2-го класса, обработанный с помощью CNC и завершен с поднятой линией по стандарту ANSI B16.5Длинная коническая шея сварная на трубе, так что соединение несет нагрузку плавно и хорошо удерживает давление.поэтому фланц WN часто выбирают для линий высокого давления и высокой температурыТитановый соединение сохраняет легкое и сильно устойчивое к хлоридам, морской воде и многим кислотам, а кованая структура дает плотный, равномерный зерно, которое машины чисто и держит его лицо плоским.

Технические спецификации

Тип	Фланц шейки сварки WN
Материал	Уровень 1, 2, 3, 4, 7, 9
Стандартный	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Поверхность уплотнения	RF (поднятое лицо)
Размер	NPS 1/2 - NPS 24 (DN10 - DN2000)
Давление	150#, 300#, 600#, 900#, 1500#, 2500#, от PN6 до PN64
Техника	Кованые изделия и изделия, обрабатываемые с помощью ЧПУ
Поверхность	Полированные
Проверка	Ультразвуковое испытание и протокол испытаний материалов EN 10204 3.1

Требования к химическому составу (%)

Уровень	N	В	H	Фэ	О	Аль.	V	Pd	Мо	Ни.	Ти
Группа 1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	мяч
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	мяч
Gr5	0.05	0.08	0.015	0.40	0.20	5.5~6.75	3.5 ~ 4.5	/	/	/	мяч
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 ~ 0.25	/	/	мяч
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2 ~ 0.4	0.6 ~ 0.9	мяч

Требования к прочности натяжения

Уровень	Прочность на протяжении минимум	Устойчивость добычи min	Удлинение (%)
1	35 КСИ / 240 МПа	20 КСИ / 138 МПа	24
2	50 КСИ / 345 МПа	40 КСИ / 275 МПа	20
5	130 KSI / 895 MPa	120 КСИ / 828 МПа	10
7	50 КСИ / 345 МПа	40 КСИ / 275 МПа	20
12	70 КСИ / 438 МПа	50 КСИ / 345 МПа	18

Изображения продукции

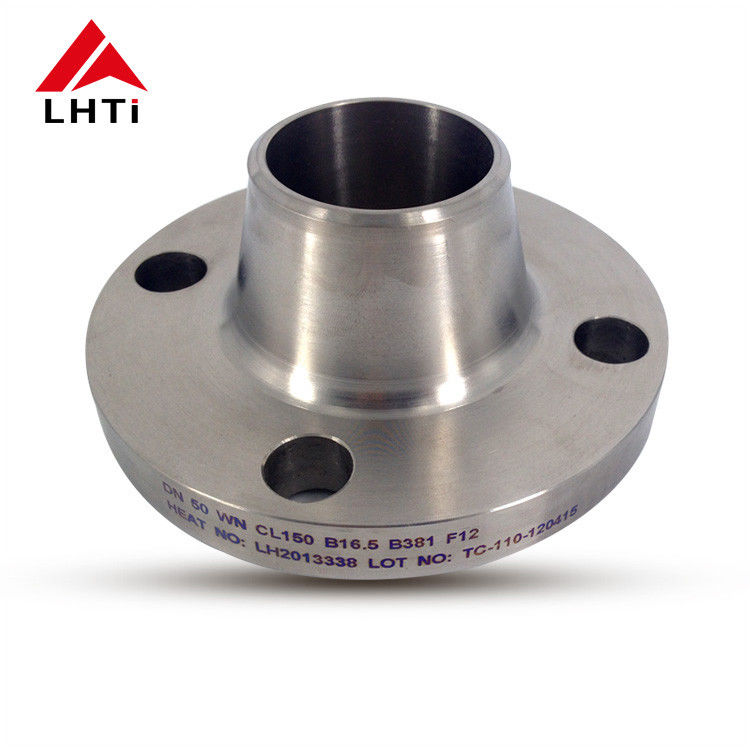

Forged Gr2 titanium WN RF flange ANSI B16.5

Приложения и обеспечение качества

Фланцы сварного шеи такого типа используются на насосах и клапанах, трубопроводах, сосудах под давлением, химических и нефтехимических заводах,наземное оборудование аэрокосмического назначения и системы на суше и на море, требующие светового фланца, устойчивого к хлоридам и морской водеДругие типы в этом же диапазоне включают SO, BL, SW, PL и фланцы для лопательных суставов.измерения от закупки материалов до окончательной поставки, и полная сертификационная документация с ультразвуковым испытанием и отчетом об испытаниях материалов по стандарту EN 10204 3.1 по запросу.
