Титановые фланцы Gr1 и Gr2: Объяснение марок TA

Титановые фланцы Gr1 и Gr2: объяснение марок TA

Две системы наименований встречаются в заказе на титановый фланец. Марки ASTM Gr1 и Gr2 используются в большинстве международных чертежей и сертификатов, в то время как китайские производители, включая этот, также работают по маркировке GB/T TA. Две системы описывают одни и те же металлы под разными названиями, и заказ на покупку, который смешивает их, не указывая, какая из них является основной, является частой причиной задержек при приемке товара.

TA0 до TC4: что означают китайские марки

Китайская система титановых марок GB/T использует TA для почти чистых марок, TB для бета-сплавов и TC для альфа-бета сплавов. TA0 и TA1 находятся на низком конце по содержанию кислорода и соответствуют ASTM Gr1. TA2 является стандартной маркой промышленной чистоты и соответствует Gr2. TA3 соответствует Gr3. TA9 — это марка с модификацией палладием и соответствует Gr7, а TA10 — марка с молибденом и никелем и соответствует Gr12. TC4 — это Ti-6Al-4V и соответствует Gr5.

Соответствие близкое, но не лицензия на свободную замену. Сертификат обычно выдается по одной системе, поэтому в заказе следует указать систему, по которой будет проверять принимающий инспектор. Если на чертеже указано TA2, а в отчете — Gr2, инспектору требуется письменное подтверждение эквивалентности, иначе материал будет находиться на карантине, пока кто-нибудь его не подтвердит.

Выбор между Gr1 и Gr2 для фланца

Разница между Gr1 и Gr2 заключается в кислороде, а не в легировании: около 0,18 процента против 0,25 процента. Это повышает предел прочности с 240 до 345 МПа и предел текучести с 138 до 275 МПа, и именно поэтому Gr2 является стандартом для фланца. Болтовое соединение нагружает поверхность в сжатии вокруг прокладки, и мягкая поверхность Gr1 большого диаметра деформируется под предварительной нагрузкой болта до того, как прокладка сядет.

Gr1 все еще имеет свое место. Он более формуемый из двух, его легче гнуть, и он создает более глубокое отпечаток канавки прокладки при низкой нагрузке болта, что подходит для линий низкого давления воды и коммунальных услуг. Однако он не подходит для соединения класса 900 или 1500, где нагрузка на болт высока, и поверхность должна оставаться плоской при нескольких сборках.

Химическая среда решает больше, чем прочность

Область применения на этой странице — химическая промышленность, и в этой среде марка выбирается по среде, а не по прочности. Gr2 — это универсальное решение для окисляющих кислот и нейтральных растворов. Gr7 — это решение для случаев, когда присутствуют хлориды, потому что добавление палладия позволяет металлу репассивироваться вместо образования питтинга. Gr12 — это решение для восстановительных кислот и горячих растворов, где молибден и никель выполняют работу, которую палладий не может.

Два из этих вариантов часто меняются местами на практике. Gr12 часто предлагается как общее улучшение по сравнению с Gr2, но он слабее, чем Gr7 в хлоридах, и не должен использоваться для морской воды. Gr7 часто предлагается везде, где присутствует кислота, но его преимущество исчезает в сильно окисляющих кислотах, где простой Gr2 хорошо работает по более низкой цене.

ANSI и ASME — один стандарт

Название этой страницы дважды повторяет стандарт: один раз как ANSI B16.5 и один раз как ASME B16.5. Это один и тот же документ: ANSI — это старое название организации, которая теперь публикуется как ASME, а B16.5 несет префикс ASME десятилетиями. Перечисление обоих безвредно, но это признак того, что блок атрибутов был написан для поиска, а не для чертежа.

Поле названия продукта является более серьезным несоответствием. Оно гласит: «Американский титановый глухой фланец», в то время как заголовок страницы и описание описывают фланцы в целом. Глухой фланец — это одна конкретная форма без отверстия. Если цитируемый товар — это сварной шейный или скользящий фланец, поле должно быть исправлено до выдачи предложения, поскольку тип определяет цену больше, чем любое другое отдельное поле.

Примечания к заказу

Укажите тип, марку в одной системе наименований, стандарт, размер, класс, поверхность и отчет. Тип — это поле, которое чаще всего отсутствует в запросах, поступающих из поиска, и это первое, что нужно заводу для цитирования: глухой, сварной шейный и скользящий фланец одного размера и класса — это три разных отливки или поковки с тремя разными весами.

На этой странице поле материала перечисляет gr2, gr7 и gr12, в то время как заголовок и описание начинаются с Gr1 и Gr2. Таким образом, Gr1 предлагается, но не указан, и покупатель, которому нужен Gr1, должен явно указать это. Поле «Техника» читается как Froged, что является орфографической ошибкой слова «forged» (кованый), а поле «Инспекция» обещает ультразвуковое тестирование с отчетом 3.1, что является комбинацией, которую следует указать в заказе на покупку.

Размер и давление следуют шаблону других страниц этого диапазона: NPS 1/2–24 указано рядом с DN 10–2000, но NPS 24 — это DN 600, поэтому число в скобках завышает диапазон для фланца B16.5. Класс 150–2500 соответствует B16.5. Указывайте класс, а не преобразованное давление в барах, потому что класс определяет круг болтов и прокладку, а также стенку.

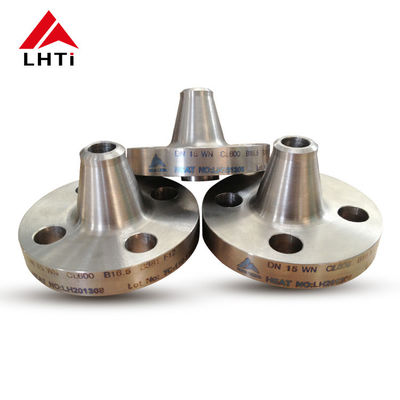

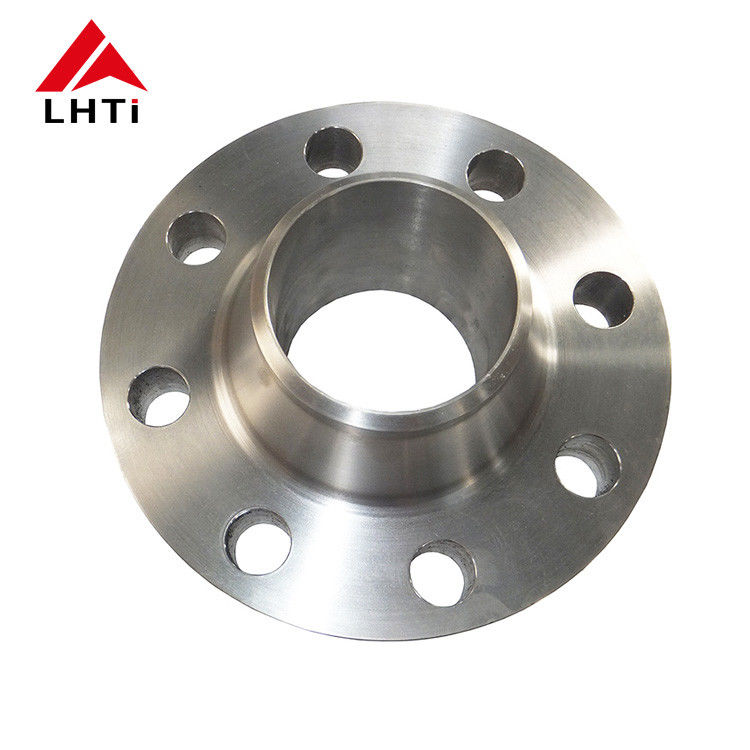

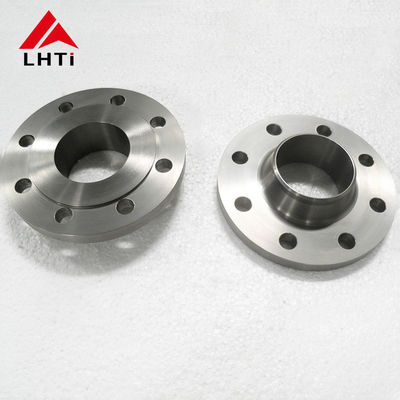

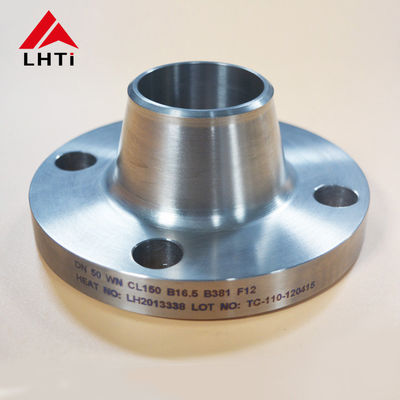

Изображения продукта
