Драйверы стоимости длинного фланца из титана с длинной шеей

Драйверы стоимости длинного сварного шейного титанового фланца

Длинный сварной шейный фланец — это не сварной шейный фланец с более длинной втулкой. Это компонент сопла: удлиненная втулка позволяет фланцу быть приваренным прямо к корпусу сосуда или толстостенной трубе без дополнительного переходного патрубка, а также располагает сварной шов на достаточном расстоянии от фланца, чтобы тепло сварки не искажало уплотнительную поверхность. Обе эти особенности оплачиваются в виде титанового веса и машино-часов, поэтому цена этого изделия меняется гораздо сильнее, чем цена накладного фланца.

Что на самом деле делает длинная втулка

Длина втулки указана в таблице по размеру и классу и увеличивается с ростом класса, поскольку стенка в месте сварки должна соответствовать стенке сопла. Из этого следуют три вещи. Сварной шов находится вдали от фланца, поэтому поверхность остается плоской. Отверстие может быть обработано до внутреннего диаметра сопла, поэтому нет ступеньки, где мог бы скапливаться продукт. А втулка обеспечивает достаточную длину для ультразвукового контроля сварного шва с обеих сторон, чего нет у короткого сварного шейного фланца.

Стоимость такой геометрии — это масса. Длинный сварной шейный фланец того же размера и класса весит в несколько раз больше, чем сварной шейный фланец, а в титане эта масса является самой большой статьей в цене. Покупатель, который копирует запрос на сварной шейный фланец и добавляет слово «длинный», не меняя класс или длину втулки, получит предложение, которое выглядит высоким и фактически соответствует чертежу.

Путь через трубу и заготовку

Маленькие длинные сварные шейные фланцы часто обрабатываются из прутка или заготовки с высверленной сердцевиной, поскольку штамповая оснастка для низкообъемного размера не может быть оправдана. Большие размеры прокатываются кольцами или штампуются по форме, затем обрабатываются. Путь имеет значение для покупателя, потому что детали с высверленной сердцевиной требуют больше времени на обработку и больше отходов, в то время как штампованные детали несут стоимость оснастки, которая окупается только при партии.

Любой путь может соответствовать размерам ASME B16.5, и любой может быть сертифицирован по ASTM B381 для поковок или по стандарту для прутка для исходного материала. Меняется время доставки и минимальное количество: деталь с высверленной сердцевиной может быть изготовлена по одной штуке, штампованная деталь обычно не может.

Почему цена меняется

Четыре фактора определяют большую часть различий между двумя предложениями на то, что выглядит как один и тот же фланец: класс, поверхность, длина втулки и размер партии. Класс изменяет толщину стенки и круг болтов одновременно, канавка для кольцевого соединения добавляет обработку и исключает вариант простой выступающей поверхности, а втулка, более длинная, чем стандартный образец, добавляет вес на обоих концах заготовки.

Поверхность — это элемент, который чаще всего упускается из запроса и который больше всего меняет цену после класса. Выступающая поверхность обрабатывается за один проход; канавка для кольцевого соединения требует формованного инструмента, калиброванной глубины и чистоты поверхности, которая будет герметизировать металлическое кольцо, и ее нельзя отремонтировать, если канавка вырезана с переразмером. На титане канавка также упрочняется при обработке, поэтому чистовой проход должен быть легким.

Чтение поля цены на этой странице

Блок спецификации на этой странице содержит цену от 30 до 80 долларов США за штуку. Это шаблонный диапазон, оставшийся от списка маленьких фланцев, а не предложение для длинного сварного шейного фланца. При NPS 8 класса 600 титановый длинный сварной шейный фланец весит десятки килограммов, и только металл стоит гораздо больше, чем верхняя граница этого диапазона, до любой обработки.

Любую цену, указанную на странице продукта, следует рассматривать как индикатор самого маленького элемента в диапазоне, и запрашивать предложение на основе веса, класса, поверхности и размера партии. То же самое относится и к названию продукта, которое в настоящее время читается как поисковый запрос, а не как описание детали.

Примечания к заказу

Укажите наружный диаметр и стенку сопла, размер и класс фланца, поверхность, длину втулки или выступ от корпуса, отверстие, марку и объем испытаний. Если фланец устанавливается на сосуд, толщина стенки корпуса в месте сварки является частью спецификации фланца, поскольку втулка должна соответствовать ей для сварки с полным проплавлением.

По марке, таблицы выше на этой странице охватывают Gr1, Gr2, Gr5, Gr7 и Gr12, в то время как строка материала перечисляет Gr1 дважды и добавляет Gr3, Gr4 и Gr9 без какого-либо состава для них. Для длинного сварного шейного фланца практическим выбором является Gr2 для общего применения и Gr7, где сопло будет подвергаться воздействию хлоридов; Gr5 используется, когда сопло является высоконагруженным соединением. Запросите марку и стандарт в одной строке отчета.

Размерные поля также требуют внимания. Строка размера дает NPS 1/2 до 24 и DN 10 до 2000 вместе, но NPS 24 — это DN 600, поэтому две половины представляют собой разные диапазоны, и только первая соответствует B16.5. Строка стандарта заканчивается ASTM B16.5, который не является опубликованным стандартом: размеры берутся из ASME B16.5, материал из ASTM B381. Отчет, цитирующий ASTM B16.5, не может быть произведен, поэтому формулировка должна быть исправлена до размещения заказа.

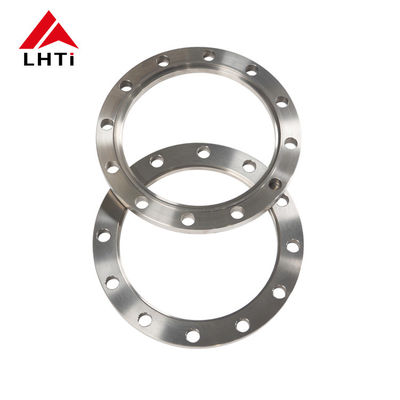

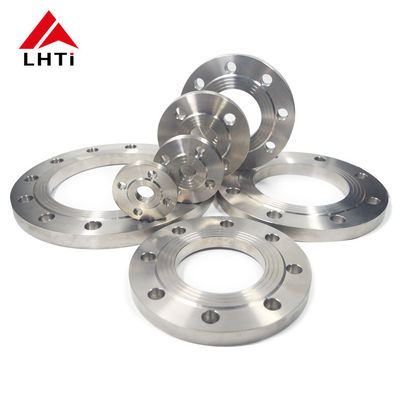

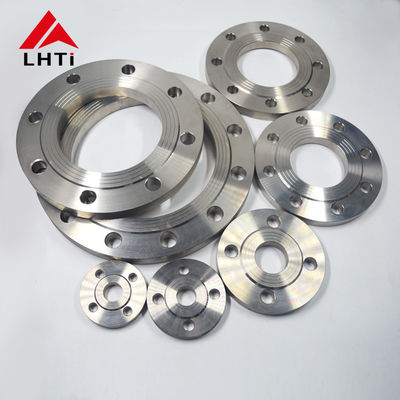

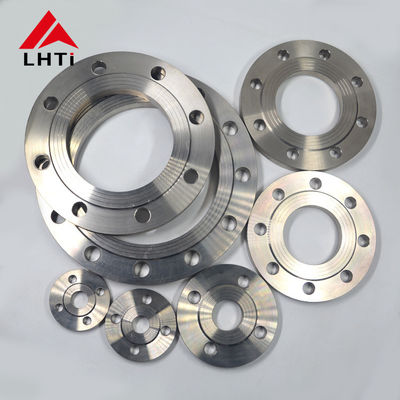

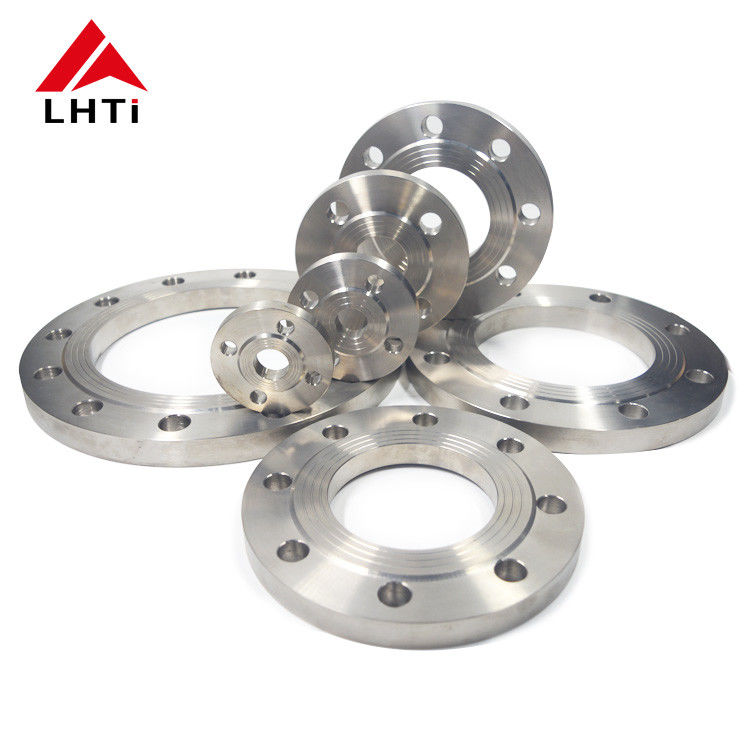

Изображения продукта
