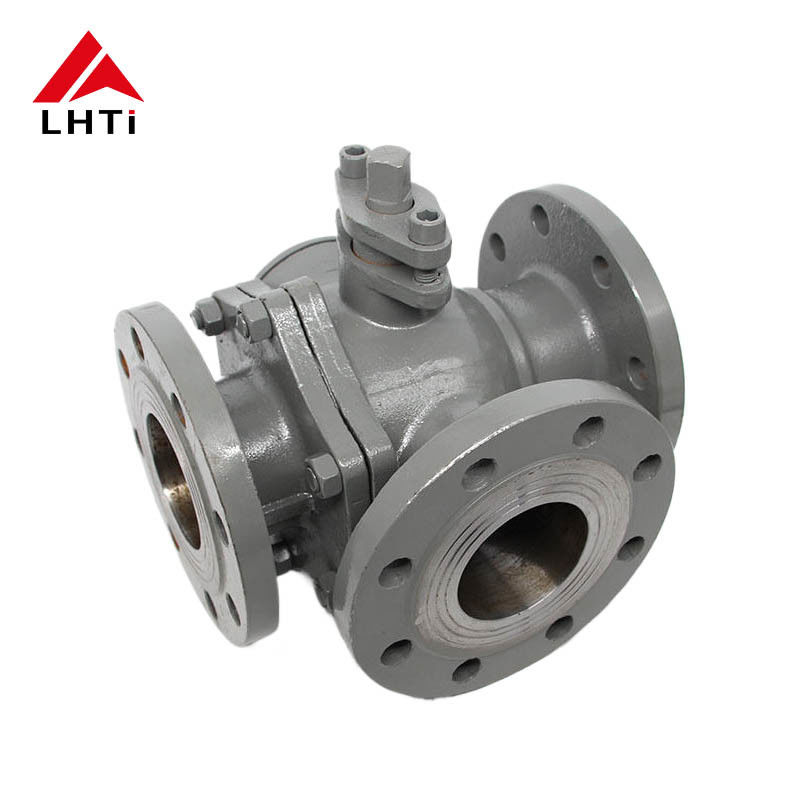

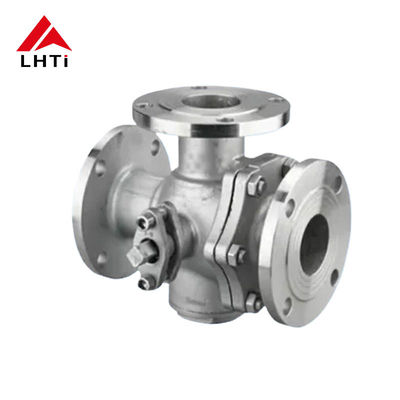

ASME B16.34 Трехсторонний шаровой клапан TA2 Титановый шаровый клапан

Наименование марки:	LHTi
Номер модели:	ASME B16.34 Круговой клапан
МОК:	1 шт.
цена:	обсуждаемый
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Способность к поставкам:	5000 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Баоджи, Китай

Сертификация:

ISO9001,CE,etc

метод работы:

Левер, редуктор, приводы

Стандарт дизайна:

API 6D, ASME B16.34

Материал:

Титан TA2 GR2

Огнезащитная конструкция:

API 607, API 6FA

температурный рейтинг:

-196°C - 600°C

Номинальное давление:

Класс 150 - класс 600

Размер лица:

АСМЭ Б16.10

Операция:

Ручной, пневматический, электрический

Антистатическая конструкция:

API 608

Тип привода:

Ручной, пневматический, электрический

Упаковывая детали:

Фанера корпус или поддоны, или по вашему требованию

Поставка способности:

5000 штук в месяц

Выделить:

ASME B16.34 Трехсторонний шаровой клапан

6 дюймовый трехсторонний шаровой клапан

Коррозионностойкий трехсторонний шаровой клапан

Описание продукта

Трехходовой шаровой кран ASME B16.34, титановый шаровой кран TA2

Коррозионностойкий шаровой кран 6 дюймов, разработанный для требовательных промышленных применений с превосходной производительностью и надежностью.

Трехходовые титановые шаровые краны: L-тип и T-тип

Трехходовые титановые шаровые краны доступны в конфигурациях L-типа (Q44F) и T-типа (Q45F), каждая из которых предназначена для конкретных применений в области управления потоком в промышленных системах.

Трехходовой шаровой кран L-типа (Q44F)

Трехходовой шаровой кран L-типа разработан для переключения направления потока, соединяя два перпендикулярных канала для эффективного перенаправления потока среды из одного направления в другое.

Трехходовой шаровой кран T-типа (Q45F)

Трехходовой шаровой кран T-типа обеспечивает универсальное распределение среды, слияние и возможности переключения направления потока. Он позволяет соединять три канала или соединять любые два канала для сложных требований к управлению потоком.

Технические характеристики

Номинальное давление	PN1.6-4.0Мпа Class150-300Lb
Условный проход	DN15-DN300 1/2"-12"
Тип привода	Рукоятка, червячная передача, пневматический, гидравлический, электрический
Материалы корпуса, крышки	TA1, TA2, TA10, Gr2, Gr3
Материалы шара	TA1, TA2, TA10, Gr2, Gr3
Материалы штока	TA1, TA2, TA10, TC4, Gr2, Gr3, Gr5
Материалы уплотнительного кольца	PTFE, RPTFE, PPL, PEEK
Модели титановых шаровых кранов	Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti, Q944F-16Ti, Q944F-25Ti, Q944F-40Ti, Q945F-16Ti, Q945F-25Ti, Q945F-40Ti, Q44F-150LB(Ti), Q44F-300LB(Ti), Q345F-150LB(Ti), Q645F-150LB(Ti), Q945F-150LB(Ti)
Стандарты проектирования	GB/T12237, ASME B16.34
Присоединительные размеры по длине	GB/T12221, ASME B16.10
Типы присоединения	HG, GB, JB, API, ANSI, ISO, BS, DIN, NF, JIS
Стандарты испытаний	JB/T9092, GB/T13927, API598

Конструкция седла клапана

Трехходовые титановые шаровые краны обычно имеют двухседельную конструкцию. По запросу доступны четырехседельные конфигурации, обеспечивающие улучшенные характеристики уплотнения и эксплуатационную гибкость для специализированных применений.

Промышленные преимущества

Шаровые краны отличаются компактной конструкцией, надежным уплотнением, простой конструкцией и легким обслуживанием. Уплотнительная поверхность и сферическая поверхность остаются в закрытом положении, минимизируя эрозию среды. Подходят для общих рабочих сред, включая воду, растворители, кислоты, природный газ, а также для требовательных применений с кислородом, перекисью водорода, метаном и этиленом.

Ключевые особенности

Минимальное гидравлическое сопротивление: Коэффициент сопротивления равен эквивалентной длине трубопровода
Компактная конструкция: Простая конструкция, малый размер и легкий вес
Надежное уплотнение: Пластиковые уплотнительные поверхности обеспечивают отличное уплотнение, подходят для вакуумных систем
Быстрое срабатывание: Поворот на 90° для полного открытия/закрытия, совместимость с дистанционным управлением
Простота обслуживания: Простая конструкция с обычно съемными уплотнительными кольцами для простого демонтажа и замены
Защита поверхности: Уплотнительные поверхности шара и седла клапана изолированы от среды при полном открытии или закрытии, предотвращая эрозию

Промышленное применение

Химическая и нефтехимическая промышленность

Распределение и слияние потоков для смешивания или разделения химических веществ в сложных реакционных процессах. Переключение направления потока в соответствии с требованиями производственного процесса.

Нефтегазовая промышленность

Управление трубопроводными системами для контроля, разделения и объединения путей транспортировки жидкостей. Техническое обслуживание оборудования путем переключения путей потока для поддержания работы системы.

Водоподготовка

Управление распределением воды на очистных сооружениях для переключения направления потока между стадиями очистки. Работа фильтрационных систем для переключения статуса фильтра.

Пищевая промышленность и производство напитков

Обработка жидкостей для распределения, смешивания и переключения направления потока на производственных линиях. Интеграция систем CIP для контроля потока чистящих и дезинфицирующих жидкостей.

Фармацевтическая промышленность

Управление производственными процессами для контроля направления и смешивания жидких лекарств. Лабораторное оборудование для распределения и обработки образцов жидкостей.

Системы ОВК (отопление, вентиляция и кондиционирование)

Интеграция систем охлаждения и отопления для переключения направления потока охлаждающей/нагревающей воды и регулирования температуры. Оптимизация управления энергопотреблением путем контроля направления потока.
