Контроль круглости и толщины стенки титановой трубки 2 мм

Титановая круглая труба со стенкой 2 мм: форма, прочность и коррозионная стойкость

Стенка толщиной два миллиметра — это точка, когда титановая труба перестает быть тонкой инструментальной линией и начинает выдерживать реальное давление, не становясь тяжелой или дорогой. Это также та толщина стенки, при которой контроль формы начинает определять, можно ли вообще установить трубу: при 2 мм овальность сечения или эксцентричность стенки сразу же проявляются в трубной решетке, в гибочном станке и при подготовке к сварке.

Почему 2 мм — полезная толщина стенки

При толщине стенки 2 мм титановая труба обладает достаточной прочностью для большинства задач охлаждения и технологических процессов, при этом вес остается близким к изделию с тонкой стенкой. Связь с тонкостенным изделием легко увидеть: кольцевое напряжение растет с диаметром, поэтому та же стенка 2 мм, которая комфортна для трубы диаметром 19 мм, лишь умеренно нагружена на трубе диаметром 50 мм, и оценка разрушения соответственно падает. Таблица ниже использует предел прочности 895 МПа и простую оценку; нормативный рейтинг добавляет коэффициент соединения, снижение температуры и любой запас на коррозию.

Эти цифры предназначены для предварительной оценки. Число, которое должно быть указано на чертеже, — это расчетное давление с его нормативной базой, а затем стенка проверяется по минимальной стенке после допусков, а не по номинальной. На стенке 2 мм допуск минус 10 процентов уже убирает 0,2 мм, что составляет десятую часть сечения, поэтому разница между номинальным и минимальным значением — это не просто округление.

Контроль формы — это реальная спецификация

Круглость, эксцентричность стенки и прямолинейность отличают трубу, которая легко устанавливается, от той, которая сопротивляется на каждом шагу. Овальное сечение не пройдет в отверстие трубной решетки правильного размера, и принудительное введение повредит отверстие и трубу. Эксцентричная стенка имеет тонкую сторону, которая ограничивает допустимое давление, даже если средняя толщина стенки правильная. Труба с изгибом не пройдет через гибочный станок или не совпадет с ответным фланцем.

Практические требования просты для изложения и стоят того, чтобы их записать в заказе. Круглость в пределах половины допуска на диаметр, эксцентричность стенки в пределах 10 процентов от номинальной, прямолинейность около 1 мм на метр и перпендикулярный рез около 1 градуса. Каждое из этих требований имеет прямое последствие в производстве, поэтому оно должно быть в спецификации закупки, а не в устной договоренности.

Внутренняя поверхность заслуживает отдельного упоминания. Рыхлая окалина, заусенцы от резки и остатки смазки для волочения — все это попадает в поток процесса, а в малом диаметре они также нарушают поток и дают отложениям место для начала. Труба, которая чистая и сухая при упаковке, остается чистой; труба, упакованная во влажном состоянии, прибывает с пятнами, которые необходимо удалить перед установкой.

Коррозионная стойкость и ее пределы

Титановая труба в охлаждающей воде, морской воде и большинстве окислительных химических сред работает хорошо, потому что оксидная пленка восстанавливается в присутствии воды и кислорода. Два условия подрывают это. Первое — это щель, где пленка не может восстановиться, потому что местная химия становится обедненной кислородом и кислой; соединения трубы с трубной решеткой и точки опоры являются обычными местами. Второе — это загрязнение, особенно железные следы от стальных инструментов, проволочных щеток или ржавой воды, которые могут создавать местные ячейки и приводить к питтингу.

Практические меры вытекают из этого. Держите производственные инструменты, предназначенные для титана, травите после любого контакта с железом и держите внутреннюю поверхность трубы свободной от застойных карманов. Там, где среда восстановительная, или где горячая щель неизбежна, палладиевая марка, такая как Gr7, является более надежным выбором, чем Gr2, при скромной надбавке к стоимости за большой прирост стойкости к щелям.

Скорость потока относится к той же дискуссии. Титан лучше большинства металлов сопротивляется эрозии, но стенка 2 мм имеет небольшой запас, и турбулентность на входе, изгибе или частично закрытом клапане может локально удалять металл. Поддержание умеренной скорости на входе, использование плавного перехода на входе и избегание резких сужений — это дешевые меры защиты для тонкостенной трубы.

Бесшовная или сварная и тянутая

При стенке 2 мм доступны оба варианта. Бесшовная труба тянется из поковки и не имеет шва, что подходит для работы под давлением, циклической нагрузки и любых применений, где внутренняя поверхность должна быть непрерывной. Сварная и тянутая труба начинается с полосы, сваривается шов, а затем тянется и отжигается, что экономично в длинных длинах и в размерах, где бесшовное предложение ограничено; шов обычно не виден после протяжки, но он остается металлургической особенностью, и его качество зависит от сварки и количества последующей холодной обработки.

Выбор обычно сводится к назначению и длине. Для конденсатора с тысячами коротких труб сварная и тянутая труба часто является коммерческим решением. Для линии высокого давления, циклической нагрузки или трубы, которая будет гнуться после поставки, бесшовная труба является более безопасным выбором по умолчанию. В любом случае, стандарт и пакет испытаний должны быть согласованы при запросе, поскольку один и тот же номинальный размер может поставляться по разным спецификациям с очень разными доказательствами.

Где используется труба со стенкой 2 мм

Конденсаторы и теплообменники являются крупнейшим применением, где труба несет охлаждающую воду с одной стороны и технологическую жидкость с другой, и где стенка должна противостоять как давлению, так и коррозии охлаждающей среды. Морские охлаждаемые установки на судах и прибрежных предприятиях идеально подходят для титана, поскольку альтернативные материалы требуют либо покрытий, либо частой замены.

Химические охладители, пробоотборные охладители и небольшие технологические теплообменники используют ту же толщину стенки по тем же причинам. В приборостроении и гидравлике стенка 2 мм выбирается там, где линия должна выдерживать грубое обращение и вибрацию, а не высокое давление. Во всех этих применениях труба хороша только настолько, насколько хорошо она установлена, поэтому требования к форме и чистоте имеют такой же вес, как и сертификат на материал.

Инспекция и заказ

Типичный план инспекции охватывает размеры и форму на выборке из каждой партии, гидростатическое или пневматическое испытание на прочность, вихретоковое или ультразвуковое испытание на дефекты стенки и испытание на сплющивание для демонстрации пластичности. Сертификат 3.1 по EN 10204 должен содержать номер плавки, химический состав, предел прочности и текучести, удлинение и результаты неразрушающего контроля, прослеживаемые до поставленных труб.

В заказе должны быть указаны стандарт, марка, наружный диаметр и толщина стенки 2 мм с допусками, длина и прямолинейность, состояние поставки, требования к поверхности и чистоте, а также пакет испытаний. Добавление ограничений по круглости и эксцентричности ничего не стоит при запросе и позволяет избежать отклоненной поставки в дальнейшем, что является самым дешевым улучшением качества, доступным при заказе трубы.

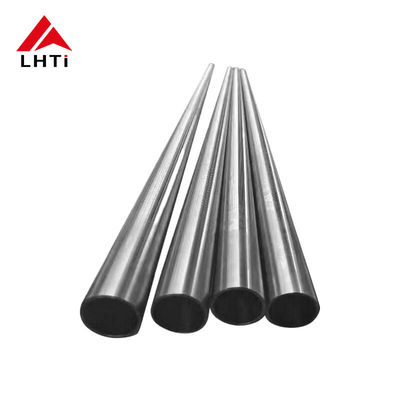

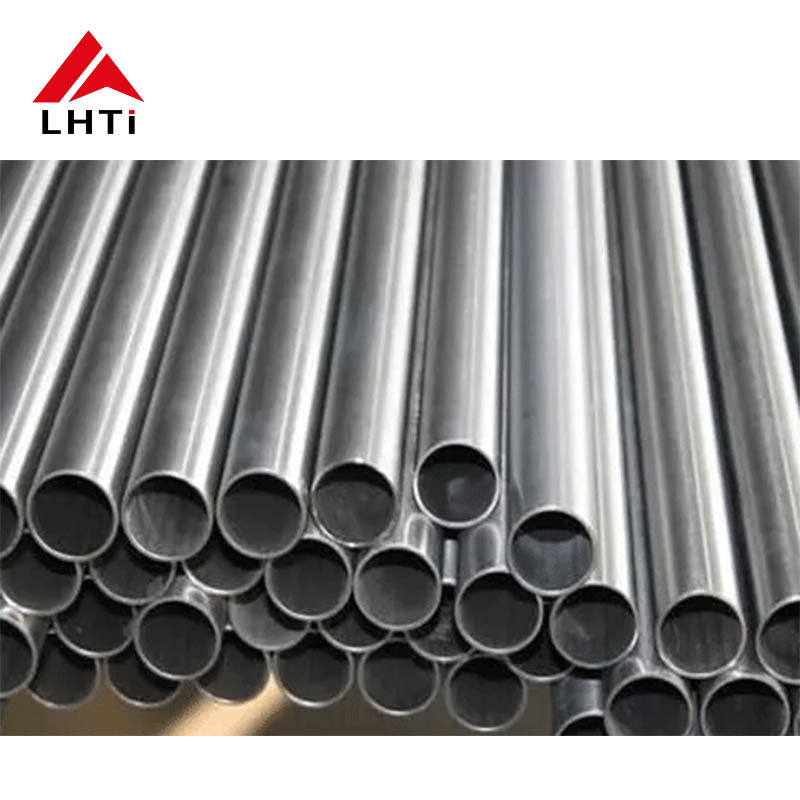

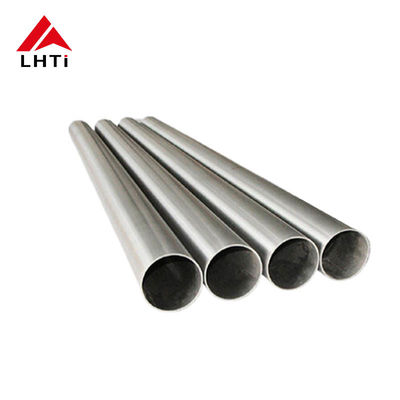

Изображения продукта
