Титановые очки слепые для линий высокого давления

Титановые очки слепые для линий высокого давления

Очки, также называемые фигурой 8 - это единственное изоляционное устройство, которое остается застегнутым в линию, пока она меняет состояние.Другая половина - это открытое кольцо, которое позволяет потоку проходить., и оба соединены сетью, так что один и тот же соединение может быть поворачивается от закрытого к открытому без разрыва трубы.В службе высокого давления, что одна особенность, что делает его стоит дополнительного толщины, поскольку положительная изоляция достигается с одной сменой уплотнения, а не лопатой, жалюзи и отдельным распределителем, хранящимися на складе.

Части тела и их функции

Подшипниковая поверхность диска и кольцо являются поверхностями, которые запечатывают, и оба из них обрабатываются до той же окончания, что и парный фланц.Это та деталь, которая отличает очки от пары пластинок, вырезанных из листа.: две половины должны быть плоскими, параллельными и на правильном расстоянии друг от друга, иначе соединение будет протекать с одной стороны переключения.

Чем он отличается от других линейных жалюзи

Практическое отличие заключается в количестве соединений, которые должны быть переделаны за смену.сборка поворачивается и тот же соединение закрывается с новыми уплотнениями на обеих сторонахДля гребли нужно открыть сустав, удалить гребную, установить расстояние и закрыть сустав.что больше работы и больше шансов повредить лицо на заводе, где линия возвращается в эксплуатацию в спешке.

Класс толщины и давления

ASME B16.48 охватывает пробелы линий и таблицу размеров, которые идут со стандартными классами фланца, в то время как B16.5 регулирует фланцы спаривания.так что он ведет себя как плоская плита под давлением, и толщина должна соответствовать как табличным размерам, так и расчетам при проектной температуре.Слепые по размеру для класса 150 при окружающей среде не автоматически адекватны для той же линии при 250 C, потому что допустимое напряжение титана падает с температурой, а давление не падает.

Титан помогает в этом. Gr2 при 345 MPa и Gr5 при 895 MPa позволяют иметь более тонкий диск, чем нержавеющий класс того же класса, и плотность 4,51 против 8.00 грамм на кубический сантиметр означает, что готовый жалюзи примерно половина веса эквивалента нержавеющейНа большом бланде эта разница решает, могут ли два человека запустить его или должен быть подстроен цепной блок.

Переходная дисциплина

Шлюха изолирована, раздавлена, осушена и доказана пустой перед прикосновением к суставу.сборка поворачивается так, что правильная половина сидит в отверстии, новые прокладки и застегивание болтов по звездному рисунку.и линия не возвращается в эксплуатацию, пока соединение не будет проверено на наличие утечки при рабочем давлении.

Три детали вызывают большинство проблем. во-первых, повторное использование уплотнения, которое никогда не запечатывается на титановой поверхности. во-вторых, сеть, которая загрязняет внешний диаметр фланца,Который не позволяет слепому сидетьТретий вопрос - длина болта: очки-шлюхи плюс две уплотнители толще, чем одно фланцевое соединение, поэтому болты должны быть достаточно длинными, чтобы обеспечить полное задействование нитей на обоих гайках.

Лица, прокладки и болты

При высоком давлении обычно используется поднятая поверхность с спиральной уплотнительной прокладкой, а поверхности кольцевых соединений используются там, где класс и следствие оправдывают металлическое кольцо.Титановые желчи против титана, так что болты несут анти-захват соединения, и 12 точка головки гайки часто указываются, где английский ключ может только качаться на несколько градусов в перегруженной трубной стойке,потому что они предлагают больше позиций для задействования, чем шестигранный орех.Стальные штыки приемлемы, если нитки защищены, но титановый фланц продержится дольше, чем несколько наборов.

Температура и выбор материала

Опубликованный диапазон для этих жалюзи составляет от минус 250 до 800 градусов по Фаренгейту, около минус 157 до 427 градусов по Цельсию, что охватывает криогенные и горячие процессы.Gr7 при наличии редуктивных кислот или горячих хлоридовАльфа-бета-трансформация титана находится около 890 C, намного выше любой эксплуатационной температуры,так что это более производственное рассмотрение, чем ограничение дизайнаВажно то, что сварка, если есть, производится под аргоном и затем маринована, потому что загрязненная сварка на стекле с удерживающим давлением является местом начала трещины.

Проверка и маркировка

Диск проверяется UT, где сечение тяжелое, уплотнительные поверхности проверяются PT после обработки, а тепло подтверждается PMI.записывается положение и вес сетки;, а жалюзи обозначены их размером, классом, материалом и номером ярлыка.и номер тега позволяет планировщику обслуживания найти правильный жалюзи в магазине похожих пластин.

Заказать очки для слепых

Укажите номер линии, стандарт и класс фланца, размер, тип фасада, давление и температуру конструкции, класс и положение, в котором обычно сидит жалюзи.точка подъемаЕсли жалюзи будут работать регулярно, скажите так,Потому что жалюзи, которые качаются дважды в год, могут быть тяжелее и проще, чем те, которые меняются каждый раз., и подробности обработки стоит согласовать до выпуска чертежа.

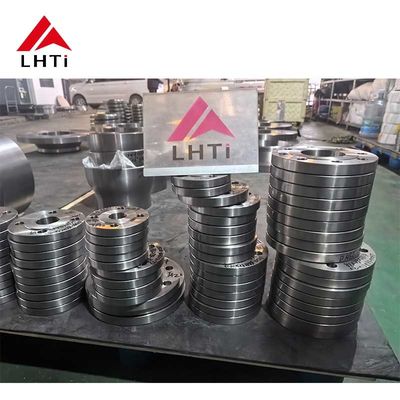

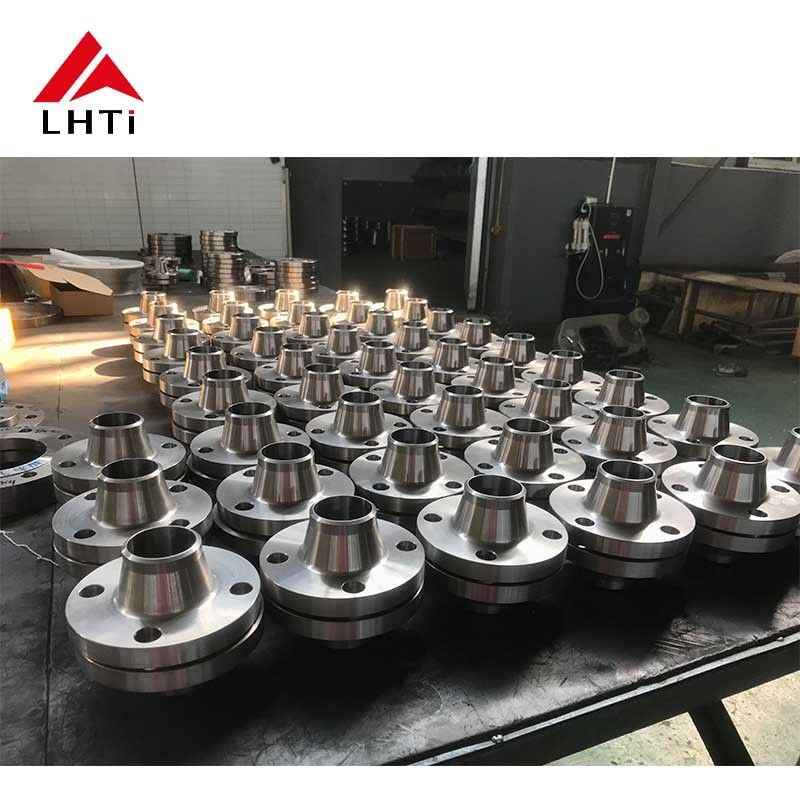

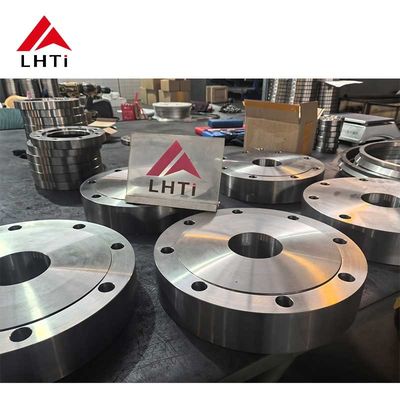

Изображения продукции
