Труба из титана 9 класса ASTM B338 Высокотемпературная

Труба из титана марки 9 по ASTM B338 для высоких температур

Марка 9, или Ti-3Al-2.5V, существует потому, что чистый титан становится слабым при нагревании, а сплав Ti-6Al-4V трудно протянуть в тонкостенную трубу. Добавление 3 процентов алюминия и 2,5 процента ванадия повышает прочность примерно до 620 МПа при растяжении, сохраняя при этом достаточную пластичность для холодной прокатки и гибки. Эта труба бесшовная по ASTM B338 диаметром от 10 мм до 57 мм, отожженная для эксплуатации в условиях теплого трубопровода.

Где марка 9 находится между марками 2 и 5

Марка 2 обеспечивает прочность на растяжение около 345 МПа и предел текучести 275 МПа, с отличной пластичностью и коррозионной стойкостью. Марка 5, Ti-6Al-4V, достигает прочности на растяжение 895 МПа и предела текучести 828 МПа, но ее трудно формовать и она требует горячей обработки для тонких стенок. Марка 9 находится посередине, с прочностью на растяжение около 620 МПа и пределом текучести 483 МПа при удлинении 15 процентов, поэтому она может выдерживать примерно вдвое большее давление, чем марка 2 при той же толщине стенки, и ее по-прежнему можно холодно протягивать, изгибать и развальцовывать на стандартном трубопроводном инструменте.

Данные о трубе

Прочность, выдерживающая нагрев

Титан сохраняет свой модуль упругости при более высокой температуре, чем алюминий, и свою прочность при более высокой температуре, чем большинство нержавеющих марок сопоставимой стоимости. Марка 9 обычно используется при непрерывной эксплуатации до температуры около 300 °C; выше этой температуры ползучесть становится определяющим фактором, а не прочность на растяжение, и допустимое напряжение должно браться из соответствующего кода, а не из таблицы характеристик при комнатной температуре. Тепловое расширение составляет примерно 9 мкм/мК, что ниже, чем у нержавеющей стали, поэтому горячая линия меньше смещается на опорах и создает меньшую нагрузку на фланцевые соединения.

Титан также сопротивляется окислению только при наличии неповрежденной оксидной пленки. На воздухе пленка остается защитной до температуры около 600 °C, но в условиях высокого давления кислорода или в потоках, содержащих водород, пределы эксплуатации значительно ниже и должны проверяться в зависимости от среды, а не от максимальной температуры.

Ковка, прессование и холодная обработка

Трубы для напорных линий часто подвергаются окончательной обработке путем ковки и прессования концов, а затем механической обработки соединения, чтобы поток зерна следовал форме, а не пересекал ее. Холоднотянутые трубы отжигаются между проходами, и после любой гибки или развальцовки следует снятие напряжений, если линия подвергается вибрации или термическим циклам. Резка, снятие заусенцев и маркировка выполняются с использованием специального титанового инструмента, чтобы избежать внедрения железа в поверхность.

Где это используется

Гидравлические линии в аэрокосмической отрасли являются классическим примером, где труба марки 9 выдерживает давление 3000 фунтов на квадратный дюйм при значительно меньшем весе, чем сталь. Та же труба используется в линиях приборов и импульсных линиях, в морских гидравлических системах, в медицинских газовых коллекторах и рамах высокопроизводительных велосипедов, а также на химических заводах, где марке 2 потребовалась бы более толстая стенка для поддержания давления.

Заказ и упаковка

Укажите наружный диаметр, толщину стенки, марку, состояние и комплект испытаний, например, 25 мм x 1,5 мм марка 9 ASTM B338 отожженная, с вихретоковым контролем, длина прямых отрезков 6000 мм. Трубы поставляются в деревянных ящиках с пластиковыми колпачками, и каждый ящик несет номер плавки и сертификат завода, чтобы материал мог быть отслежен при получении.

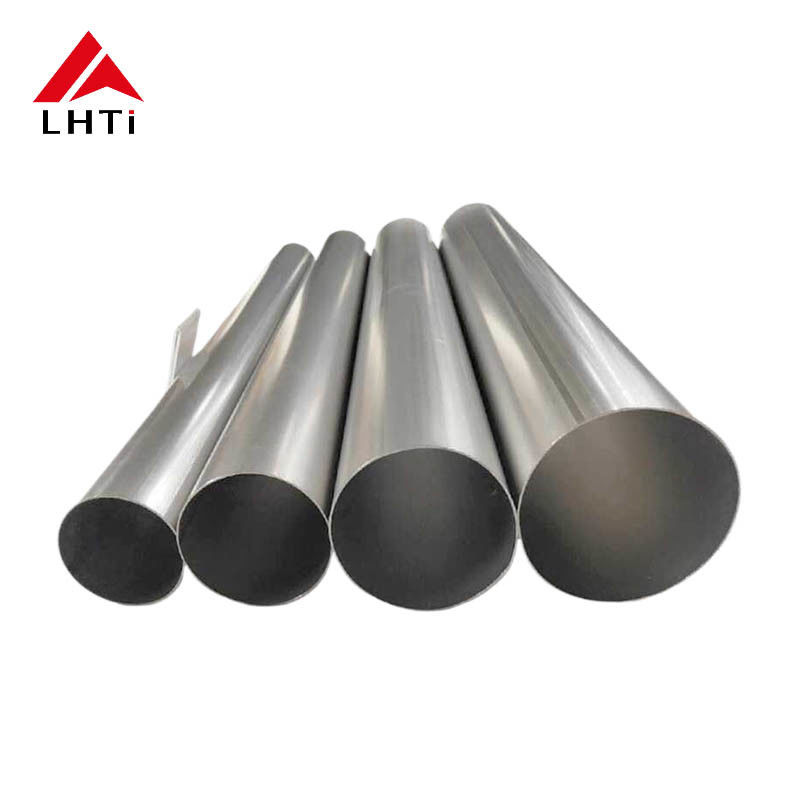

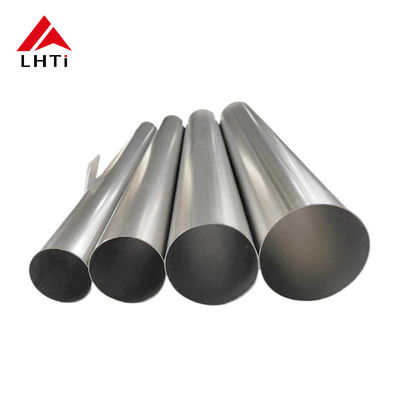

Изображения продукта
