Титановый фланц с скользящей натяжкой DN15 ASME B16.5, класс 150

Титановый фланец DN15 под приварку по стандарту ASME B16.5 класс 150

DN15, или 1/2 дюйма, является самым маленьким размером, указанным в ASME B16.5, и фланец под приварку такого размера редко ограничивается своим классом давления. Решающим фактором для надежности соединения является соответствие между внутренним диаметром фланца и стенкой бесшовной трубы 1/2 дюйма, на которую он надевается, а также два угловых сварных шва, которые его удерживают. Этот фланец изготовлен из титана марки 2 или марки 7 и поставляется с выступающим соединительным выступом, готовым для соединения с соответствующей бесшовной трубой 1/2 дюйма.

Толщина стенки трубы определяет соединение

Фланец под приварку располагается по трубе, а не по механически обработанной розетке, поэтому внутренний диаметр должен соответствовать наружному диаметру трубы с достаточным зазором для свободного надевания в холодном состоянии и оставления места для наплавки. Труба Schedule 10S диаметром 1/2 дюйма имеет толщину стенки около 2,8 мм; Schedule 80S - более 5 мм. При тонкой стенке существует риск прожога и образования вогнутого углового шва, который трескается у края. При толстой стенке фланец поглощает гораздо больше тепла, и выступающий соединительный выступ может деформироваться настолько, что приведет к утечке по линии прокладки. Оба фактора являются переменными при сварке, а не переменными материала, поэтому при заказе следует указывать толщину стенки трубы.

Данные фланца

Марка 2 или Марка 7

Марка 2 подходит для большинства применений: морская вода, рассол, хлорированная охлаждающая вода, дозирование гипохлорита и пищевые линии, где чисто коммерчески чистый металл пассивируется и остается чистым. Марка 7 добавляет от 0,12 до 0,25 процента палладия, что повышает потенциал разрушения в восстановительных кислотах, таких как соляная, и в условиях эксплуатации с горячими хлоридами, где марка 2 начнет питтинговать. Для линии DN15 разница в стоимости невелика, поэтому выбор должен основываться на химии наихудшего случая, а не на нормальном случае.

Класс 150 - это рейтинг при температуре окружающей среды. По мере повышения температуры линии допустимое давление падает, поэтому для горячего ответвления 1/2 дюйма требуется таблица рейтингов, а не заголовочное число. Титан также имеет низкое тепловое расширение по сравнению с нержавеющей сталью, что обеспечивает более стабильную нагрузку на болты при циклах нагрева и охлаждения.

Сварка фланца DN15 под приварку

Поскольку деталь маленькая, подводимая теплота за проход имеет большее значение, чем на большом фланце. Зафиксируйте фланец перпендикулярно трубе, проверьте биение поверхности с помощью линейки, затем сначала сварите внутренний угловой шов, а затем внешний, чередуя стороны, чтобы тяга оставалась сбалансированной. Держите дугу подальше от выступающего соединительного выступа. Охлаждающее кольцо или влажная ткань за втулкой удерживают поверхность плоской, а медленное охлаждение после последнего прохода позволяет избежать твердой, склонной к трещинам зоны, которую может оставить воздушное охлаждение в более толстых сечениях. Травление после сварки восстанавливает пассивную пленку на следах нагрева.

Инспекция и упаковка

Каждая партия проверяется по размерам в соответствии с B16.5, проводится идентификация материала на втулке и прослеживается до номера плавки, а затем упаковывается в фанерный ящик с защитой поверхностей, чтобы насечки прибыли в целости. Фланцы котируются по размеру, классу, марке и толщине стенки трубы, а соответствующие прокладки и комплекты болтов могут быть добавлены к той же поставке, если линия строится как единое целое.

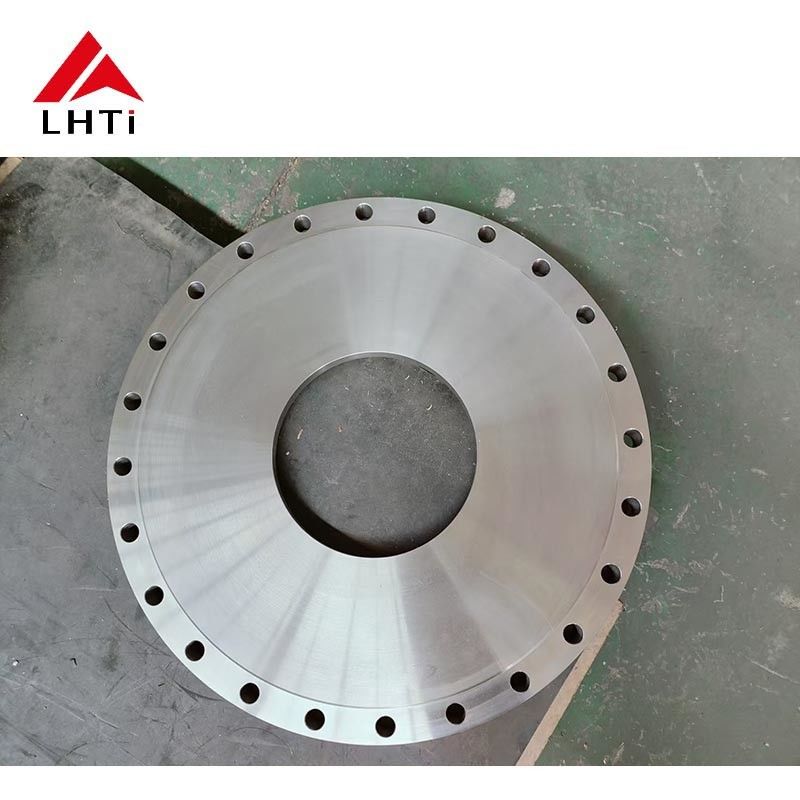

Изображения продукта
