Титан SORF Фланец ASME B16.5 Класс 150 Трубопровод

Титановый фланц SORF ASME B16.5 класса 150 трубопровод

Утечка фланца на титановом трубопроводе почти никогда не является неисправностью материала.болты затянуты в один проход вокруг кругаМодель SORF облегчает управление всем этим, поэтому она является выбором по умолчанию на титановых трубопроводах низкого давления.Далее следует, как соединение должно быть построено и проверено на месте.

Подготовиться перед сваровкой

Сдвинуть фланц над трубой, установить конец трубы назад от лица на 1 до 2 мм, так что уплотнение сидит на фланце, а не на сварке,и проверить, что лицо квадратно к оси трубы с машинист квадрат в двух плоскостях 90 градусов друг от другаЕсли трубу нужно тянуть больше, чем примерно на 1 мм на 100 мм длины, чтобы подойти к фланцу, режьте и отрежьте, а не напрягайте соединение.Титановая труба достаточно пружины, что принудительное приспособление будет весной обратно после болтов освобождаются и оставить уплотнение свободным.

Сварка двух филетов

Застегнуть на четыре места, сначала сварка внутреннего филета, где доступ позволяет, затем наружное филе в два прохода.тепловой оттенок, который является светлой соломой, приемлем, синего или серого оксида нет, и сварка должна быть очищена нержавеющей щеткой, предназначенной для титана.Так что медный охлаждающий кольцо или влажная тряпка за фланцем держит лицо плоским.

Совместный контрольный список трубопроводов

Почему титан меняет правила застегивания

Титан имеет более низкий модуль, чем сталь, поэтому титановый фланц отклоняется больше при той же нагрузке на болт, и соединение менее терпимо к мягкой прокладке.следовать значениям крутящего момента, указанным для класса болта, а не для стального фланца того же размера, и переворачивать соединение после первого теплового цикла.Изоляционный набор с рукавами и прокладками предотвращает гальваническую коррозию стали на титановом лице.

Подробная информация о поставках

Фланги поставляются в классе 2 для общего обслуживания трубопроводов и классе 7, где среда является уменьшающей кислотой. Размеры варьируются от 1/2 дюйма до 24 дюймов, класс 150 в качестве стандарта с классом 300 доступным,Лица в поднятом или плоском видеКаждая деталь маркируется классом, размером, классом и тепловым номером, а также поставляется с сертификатом EN 10204 3.1 и отчетом о размерах по ASME B16.5- Прокладки, дюймовые наборы болтов и карточка крутящего момента могут быть упакованы с заказа, так что соединение не ждет на вторую поставку.

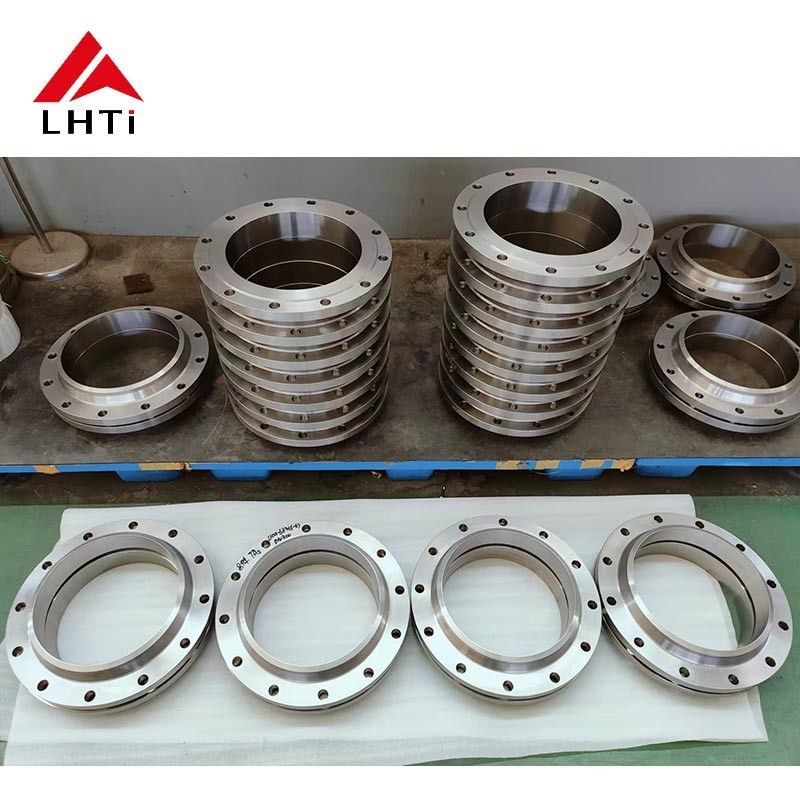

Изображения продукции
