ASME B16.5 Класс 150 Титановый фланц Gr5 Gr7

Титановый фланец ASME B16.5 Класс 150 Gr5 Gr7

Большинство титановых фланцев изготавливаются из сплава марки 2, поскольку он дешев и прост в обработке. Эта страница посвящена двум случаям, когда сплав марки 2 не подходит: когда фланец должен выдерживать высокое давление или повторяющиеся механические нагрузки, и когда среда представляет собой восстанавливающую кислоту, которая разъедает чистый сплав. Оба типа поставляются в исполнении ASME B16.5 класс 150 типа «насадка на трубу» с повышенным посадочным местом, поэтому прокладки, болты и спецификации прокладок, уже используемые на предприятии, не требуют изменений.

Gr5 для прочности в компактном исполнении

Сплав марки 5, Ti-6Al-4V, имеет предел прочности 895 МПа и предел текучести 828 МПа, что примерно в два с половиной раза больше, чем у сплава марки 2. Во фланце это означает, что одно и то же соединение может быть выполнено с меньшим количеством металла, поэтому Gr5 выбирается для компактных установок, для нагнетательных коллекторов высокого давления и для оборудования, где фланец должен располагаться в ограниченном пространстве. Сплав также сохраняет свою прочность примерно до 400 °C, поэтому фланец Gr5 остается жестким там, где фланец из чистого титана начал бы ползти под нагрузкой от болтов.

Gr7 для восстанавливающих кислот

Сплав марки 7 содержит от 0,12 до 0,25 процента палладия. Палладий повышает коррозионный потенциал поверхностной пленки, поэтому металл сохраняет свой пассивный слой в восстановительных средах, где сплав марки 2 растворяется: соляная кислота, серная кислота умеренной концентрации, горячие хлоридные рассолы и некоторые органические кислоты. Фланцы из Gr7 часто используются на погрузочных рукавах для кислот, травильных линиях и на предприятиях хлор-щелочного производства, где трубопровод уже выполнен из Gr7, а фланец из сплава марки 2 стал бы самым слабым звеном в системе.

Gr5 и Gr7 вкратце

Детали ASME B16.5, имеющие значение на месте

Шаг болтов соответствует дюймовой системе, поэтому прокладка ASME класса 150 и дюймовые болты подходят без переходников, в отличие от фланца DIN аналогичного размера. Класс 150 охватывает широкий диапазон размеров при низком давлении; выше примерно 180 °C допустимое давление снижается, и вместо него обычно указывается шаблон класса 300. Фланцы типа «насадка на трубу» свариваются двумя угловыми сварными швами, что подходит для изготовления на месте, в то время как фланец с приварной горловиной того же класса используется там, где соединение подвергается циклической нагрузке или где требуется радиографический контроль.

Посадочное место, маркировка и контроль

Посадочное место имеет высоту 2 мм и шероховатость 125–250 AARH, также доступна версия с плоским посадочным местом для полнолицевых прокладок. Каждый фланец маркируется маркой, размером, классом и номером плавки, а номер плавки повторяется в сертификате, чтобы материал можно было проследить до плавки и ковки. Доступен ультразвуковой контроль исходного материала и пенетрантное тестирование обработанных поверхностей, а также выдается отчет о размерах в соответствии с ASME B16.5 для каждой партии. Размеры варьируются от 1/2 дюйма до 24 дюймов, упаковываются лицевой стороной к лицевой стороне в фанерные ящики.

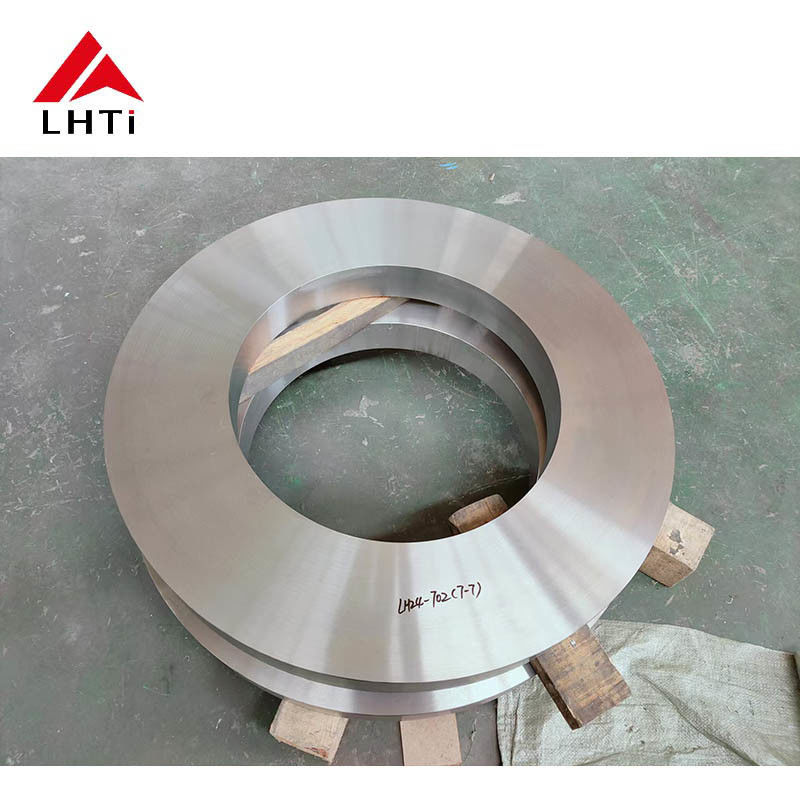

Изображения продукта
