Титанфланцевый фланец ASME B16.5 класса 150

Титановый фланец с впаянным соединением ASME B16.5 Класс 150

Фланец с впаянным соединением является практичным выбором, когда титановую линию необходимо смонтировать без аппарата для стыковой сварки на месте. Труба проходит через отверстие и приваривается с обеих сторон, поэтому фланец позиционируется и прихватывается на глаз, а не выравнивается по обработанной ответной части. На этой странице представлен вариант ASME B16.5 класса 150 марок 1, 2 и 12 с повышенной поверхностью для прокладочных соединений и плоской поверхностью для полнолицевых прокладок или для соединения с чугуном.

Как выполняется соединение с впаянным фланцем

Отверстие обрабатывается примерно на 1 мм больше наружного диаметра трубы для размеров до 4 дюймов, так что фланец скользит на место, а конец трубы устанавливается заподлицо с поверхностью. Две угловые сварки, одна внутри втулки и одна снаружи, несут нагрузку; сборка прочнее резьбового соединения и требует гораздо меньше подготовки, чем стыковая сварка. Поскольку трубу не нужно обрезать до точной длины, фланцы с впаянным соединением допускают погрешности измерений на месте и легко заменяются на существующей линии.

Размеры класса 150 по ASME B16.5

Выбор марки

Марка 1 используется для низконапорной воды и морской воды, где наиболее важны пластичность и свариваемость, с минимальным пределом прочности 240 МПа. Марка 2 является рабочей лошадкой для общих трубопроводов с минимальным пределом прочности 345 МПа и пределом текучести 275 МПа. Марка 12 добавляет 0,2-0,4% молибдена и 0,6-0,9% никеля, что повышает устойчивость к восстанавливающим кислотам и щелевой коррозии в горячей хлоридной среде; это марка, которую следует указывать для работы с соляной кислотой и для соединений теплообменников, где марка 2 подвержена питтингу. Марка 7 с 0,12-0,25% палладия доступна для наиболее агрессивных восстановительных сред.

Обработка поверхности, маркировка и контроль

Фланцы с повышенной поверхностью поставляются с 2-миллиметровой повышенной поверхностью и чистотой обработки от 125 до 250 AARH, плоские фланцы с полнолицевой поверхностью для прокладки. Каждый фланец маркируется маркой, размером, классом и номером плавки, а номер плавки повторяется в упаковочном листе, чтобы материал можно было отследить до заводского сертификата. Ультразвуковой контроль и контроль проникающими веществами в соответствии с разделом V ASME доступны по запросу, а отчеты о размерах выдаются по таблицам ASME B16.5 для каждой партии.

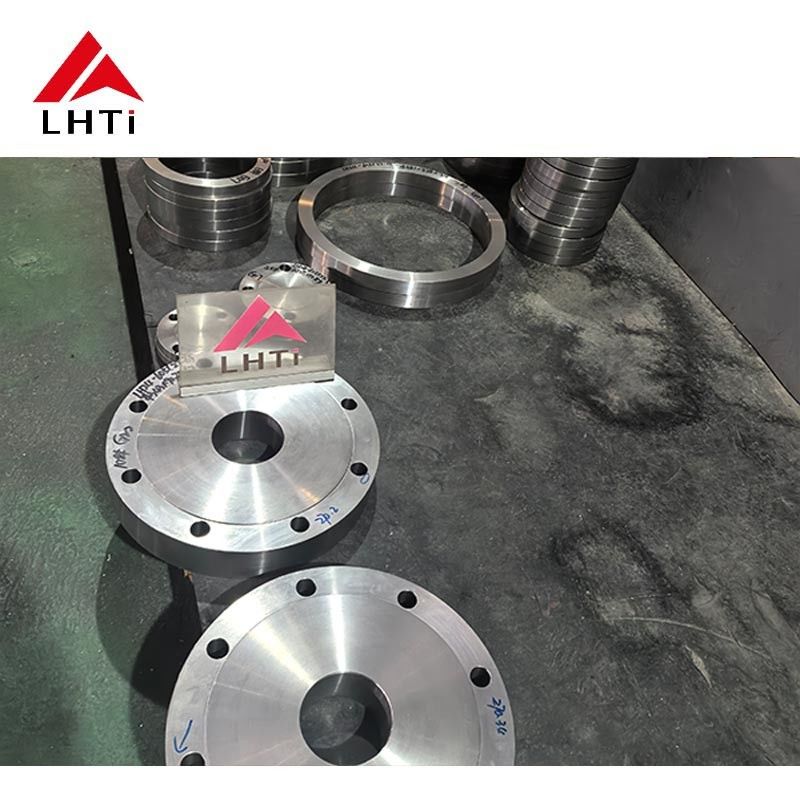

Изображения продукта
