Титановые шаровые краны уже давно получили признание за свои превосходные свойства, включая устойчивость к коррозии, легкую конструкцию и исключительную прочность. Поскольку отрасли все больше отдают приоритет устойчивому развитию и эффективности, спрос на передовые технологии клапанов будет расти. В этой статье рассматриваются будущие тенденции в технологии титановых шаровых кранов, уделяя особое внимание инновациям, перспективам рынка и развивающейся роли, которую эти компоненты играют в различных приложениях.

АнЭлектрический титановый шаровой клапан ASMEЭто тип шарового крана, используемый для управления потоком жидкостей или газов в системе трубопроводов. Эти клапаны предназначены для электрического привода, что означает, что они могут управляться автоматически с помощью электродвигателя или привода. Вот разбивка ключевых компонентов и соображений по поводу такого клапана.

Ключевые особенности:

1. Материал: Титан (класс 1 или класс 2).

   • Титан 1 классапредставляет собой коммерчески чистый титан с превосходной коррозионной стойкостью, но более низкой прочностью по сравнению с классом 2.
   • Титан 2 классаимеет более высокую прочность, сохраняя при этом хорошую коррозионную стойкость, что делает его пригодным для более требовательных применений.
   • Титан обладает высокой устойчивостью к коррозии, особенно в агрессивных средах (например, морская вода, химические процессы и т. д.).

2. Конструкция шарового клапана

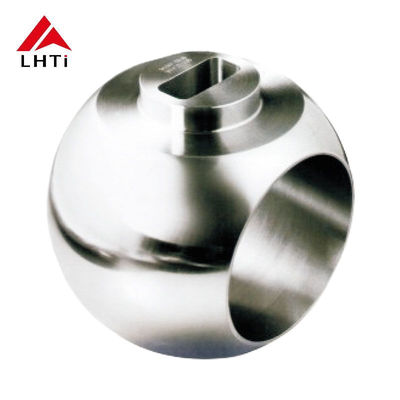

   • Шаровой кран состоит из сферического шара с отверстием посередине, который вращается для регулирования потока. Когда отверстие совпадает с трубой, клапан открыт; когда он перпендикулярен, клапан закрыт.
   • Шаровые краны обеспечивают быстрое и надежное перекрытие и используются в системах высокого давления.

3. Размер: 6 дюймов

   • Это относится к номинальному диаметру клапана, который составляет 6 дюймов. Он обычно используется в промышленных трубопроводных системах среднего и большого размера.

4. Электрический привод

   • Клапан приводится в действие электрическим приводом, который может представлять собой моторизованное устройство, обеспечивающее точный контроль открытия и закрытия клапана. Электрическое управление обычно используется в системах дистанционного или автоматизированного управления, обеспечивая точную регулировку, сокращение ручного труда и повышение безопасности.

5. Стандарты ASME (Американское общество инженеров-механиков)

   • Стандарты ASME гарантируют, что клапан соответствует определенным номинальным давлениям, спецификациям материалов и стандартам производительности. Знак ASME указывает на то, что клапан соответствует признанным отраслевым стандартам по механическим характеристикам и безопасности.

Преимущества титановых шаровых кранов:

Титановые шаровые краны высоко ценятся в различных отраслях промышленности благодаря уникальным свойствам материала. Некоторые из ключевых преимуществ титановых шаровых кранов включают в себя:

1.Коррозионная стойкость

• Превосходная коррозионная стойкость: Титан известен своей превосходной устойчивостью к коррозии, особенно в агрессивных средах, таких как морская вода, химикаты и кислоты. Это делает титановые шаровые краны идеальными для таких отраслей, как химическая обработка, опреснение и морское применение.
• Нереактивный: Титан плохо вступает в реакцию с другими веществами, что обеспечивает долговременную работу без деградации в суровых условиях.

2.Легкий

• Меньший вес: по сравнению со сталью и другими металлами титан относительно легкий, что упрощает обращение и установку. Это особенно полезно в отраслях, где вес имеет большое значение, например в аэрокосмической отрасли или в высокопроизводительных приложениях.

3.Высокое соотношение прочности и веса

• Сила: Титан обладает высокой прочностью на разрыв, что означает, что титановые шаровые краны могут выдерживать высокие давления и температуры без ущерба для своей структурной целостности.
• Долговечность: Даже в экстремальных условиях титан сохраняет свою прочность и надежность, способствуя увеличению срока службы клапанов и систем.

4.Биосовместимость

• Медицинское и пищевое применение: Титан биосовместим, что означает, что он не представляет риска побочных реакций при использовании в медицинских или пищевых целях. Его использование в клапанах для фармацевтической и пищевой промышленности гарантирует отсутствие загрязнения самого материала клапана.

5.Термическая стабильность

• Теплостойкость: Титан выдерживает высокие температуры, не теряя своих механических свойств. Это делает его пригодным для применения в таких отраслях, как нефть и газ, где клапаны подвергаются резким колебаниям температуры.

6.Низкие эксплуатационные расходы

• Минимальные потребности в обслуживании: Благодаря своей долговечности и устойчивости к коррозии титановые шаровые краны требуют меньшего обслуживания, чем краны, изготовленные из менее прочных материалов, что снижает эксплуатационные расходы и время простоя.

7.Улучшенная производительность в агрессивных жидкостях

• Химическая обработка: Титан обладает высокой устойчивостью ко многим кислотам, щелочам и другим агрессивным веществам, что делает титановые шаровые краны идеальными для использования в системах химической обработки, где другие материалы могут быстро разлагаться.

8.Длительный срок службы

• Увеличенный срок службы: Сочетание коррозионной стойкости, прочности и долговечности гарантирует, что титановые шаровые краны имеют более длительный срок эксплуатации, чем клапаны, изготовленные из таких материалов, как сталь, которые со временем могут ржаветь или разрушаться.

9.Экологичность

• Устойчивое развитие: Титан является легко перерабатываемым материалом, и поскольку он имеет такой длительный срок службы, титановые шаровые краны способствуют более устойчивой промышленной практике, уменьшая необходимость частой замены.

10.Эстетичный внешний вид

• Привлекательная отделка: Титан, естественно, имеет гладкую металлическую поверхность, что делает его эстетически привлекательным, что может быть преимуществом в тех случаях, когда внешний вид имеет значение, например, в высококачественных или видимых компонентах системы.

Ключевые драйверы роста рынка:

а.Коррозионная стойкость

Коррозионная стойкость титана, особенно в агрессивных средах, таких как морская вода, химикаты и кислотные вещества, делает его предпочтительным материалом для производства клапанов. Это свойство особенно важно в таких отраслях, как химическая обработка, опреснительные установки и разведка нефти и газа.

б.Растущий спрос в нефтегазовой отрасли

Нефтегазовая отрасль является одним из крупнейших потребителей титановой арматуры, в том числе шаровых. Способность титана выдерживать высокое давление и агрессивные жидкости, такие как нефть, газ и буровые растворы, делает его незаменимым для морских платформ, нефтеперерабатывающих заводов и трубопроводов.

в.Достижения в аэрокосмической и авиационной промышленности

Титан является важнейшим материалом в аэрокосмической промышленности из-за его высокой прочности и низкой плотности. Производителям аэрокосмической отрасли требуются клапаны, способные эффективно работать при экстремальных температурах и давлениях. Титановые шаровые краны используются в различных системах, в том числе в гидравлических и пневматических системах самолетов.

д.Химическая перерабатывающая и нефтехимическая промышленность

Потребность химической промышленности в коррозионностойких материалах привела к использованию титановых шаровых кранов. Клапаны используются на различных этапах химического производства и переработки, включая реакторы, смесители и трубопроводы, где обычно используется работа с агрессивными и опасными химическими веществами.

е.Развитие инфраструктуры на развивающихся рынках

Быстрая индустриализация и развитие инфраструктуры в таких регионах, как Азиатско-Тихоокеанский регион и Латинская Америка, привели к увеличению спроса на высокопроизводительную арматуру. Поскольку эти регионы инвестируют в энергетику, химическую промышленность и водоочистные сооружения, потребность в долговечных и надежных клапанах, в том числе титановых шаровых кранах, растет.

Титан — универсальный и устойчивый к коррозии металл, широко используемый в аэрокосмической, медицинской и промышленной сферах. Различные марки титана определяются, прежде всего, их легирующими элементами и механическими свойствами. Эти оценки можно разделить на две большие категории:технически чистый (CP) титанититановые сплавы.

Различные сорта титана:

1.Коммерчески чистые марки титана (CP)

CP-титан по существу представляет собой чистый титан с очень низким содержанием легирующих элементов (таких как железо, кислород, углерод и азот). Марки пронумерованы от 1 до 4, причем каждая марка имеет разные механические свойства, такие как прочность, пластичность и твердость.

• 1 класс(CP Ti класс 1):

  • Состав: Чистый титан 99,5%.
  • Характеристики: Очень высокая коррозионная стойкость, отличная формуемость и хорошая свариваемость. Он наиболее пластичен и имеет наименьшую прочность.
  • Приложения: Морское оборудование, химическая обработка и медицинское оборудование (имплантаты, протезирование).

• 2 класс(CP Ti, степень 2):

  • Состав: Чистый титан 99,2%.
  • Характеристики: Хорошее сочетание прочности, формуемости и коррозионной стойкости. Он имеет более высокую прочность, чем класс 1, но при этом сохраняет хорошую пластичность.
  • Приложения: Применение в авиации, морском судоходстве и промышленности, где необходима высокая прочность без ущерба для коррозионной стойкости.

• 3 класс(CP Ti, степень 3):

  • Состав: Чистый титан 98,8%.
  • Характеристики: Более высокая прочность, чем у класса 2, но при этом сохраняется относительно высокая пластичность. Хорошая устойчивость к коррозии.
  • Приложения: Аэрокосмическая и химическая обработка.

• 4 класс(CP Ti класс 4):

  • Состав: Чистый титан 98,0%.
  • Характеристики: Самая высокая прочность среди технически чистых марок, со слегка сниженной коррозионной стойкостью по сравнению с марками 1–3.
  • Приложения: Применение в тяжелых условиях в аэрокосмической, морской и химической промышленности.

2.Титановые сплавы

Титановые сплавы создаются путем добавления легирующих элементов, таких как алюминий, ванадий, молибден, железо и других. Эти сплавы обладают превосходной прочностью и могут подвергаться термической обработке для дальнейшего улучшения своих механических свойств.

• 5 класс(Ти-6Ал-4В):

  • Состав: 90 % титан, 6 % алюминий, 4 % ванадий.
  • Характеристики: наиболее часто используемый титановый сплав, обеспечивающий хороший баланс прочности, веса и коррозионной стойкости. Он обладает отличной свариваемостью и поддается термической обработке.
  • Приложения: Аэрокосмическая промышленность, медицинские имплантаты, высокопроизводительные автомобильные компоненты и морское применение.

• 7 класс(Ти-0,15Pd):

  • Состав: 90% титан, 0,15% палладий.
  • Характеристики: Аналогичен классу 2, но с добавлением палладия для повышения коррозионной стойкости, особенно в кислых средах.
  • Приложения: Химические перерабатывающие, опреснительные установки и теплообменники.

• 9 класс(Ти-3Ал-2,5В):

  • Состав: 90% титан, 3% алюминий, 2,5% ванадий.
  • Характеристики: Хорошее соотношение прочности к весу, отличная коррозионная стойкость и лучшая формуемость, чем у класса 5. Прочность немного ниже, чем у класса 5.
  • Приложения: Аэрокосмическая промышленность, медицинское оборудование и морское оборудование.

• 23 класс(Ти-6Ал-4В ЭЛИ):

  • Состав: 90 % титан, 6 % алюминий, 4 % ванадий (с очень низким содержанием междоузлий).
  • Характеристики: Версия класса 5 с меньшим содержанием межузельных примесей, обеспечивающая более высокую вязкость разрушения и лучшую свариваемость, особенно в таких критических областях применения, как медицинские имплантаты.
  • Приложения: Медицинские имплантаты, особенно в ортопедии и стоматологии.

3.Другие титановые сплавы

Помимо стандартных технически чистых марок и сплавов, титан часто легируют другими элементами для достижения определенных характеристик:

• Сплав Ти-6Ал-4В (марка 5): Чаще всего используется в аэрокосмической, медицинской и промышленной промышленности из-за высокой прочности и легкого веса.
• Ti-6Al-2Sn-4Zr-6Mo (сплав марки 7): Аэрокосмическая и военная промышленность, особенно там, где прочность и устойчивость к экстремальным температурам имеют решающее значение.
• Ти-15Мо-3Ал-2,5Нб: Аэрокосмическая и медицинская промышленность, где важны высокая прочность и коррозионная стойкость.

Краткое описание марок титана:

Региональный спрос и перспективы рынка

• Северная Америка: Спрос на титановые шаровые краны высок в Северной Америке, особенно в нефтегазовой промышленности, аэрокосмической отрасли и химической промышленности. США и Канада являются ключевыми рынками, где многие производители производят титановые клапаны как для внутреннего использования, так и для экспорта.

• Европа: Такие страны, как Германия, Великобритания и Франция, имеют значительный спрос на титановые шаровые краны, особенно в химической и аэрокосмической отраслях. Ожидается, что европейский рынок будет расти благодаря акценту на возобновляемые источники энергии, очистку воды и нефтехимическую промышленность.

• Азиатско-Тихоокеанский регион: В этом регионе наблюдается быстрая индустриализация и развитие инфраструктуры, что стимулирует спрос на титановые шаровые краны. В частности, Китай и Индия имеют крупные промышленные сектора, включая химическую, нефтегазовую и водоочистную, что способствует значительному росту рынка.

• Ближний Восток и Африка: Нефтегазовая промышленность на Ближнем Востоке, особенно в таких странах, как Саудовская Аравия и ОАЭ, является основным драйвером спроса на титановые клапаны. Суровые условия окружающей среды региона требуют использования прочных материалов, таких как титан.

• Латинская Америка: Ожидается, что развивающиеся экономики в Латинской Америке, такие как Бразилия и Мексика, будут стимулировать спрос на титановые клапаны, поскольку эти страны инвестируют в энергетическую инфраструктуру, химические заводы и водоочистные сооружения.

Технические характеристики продукта:

Применение титанового шарового крана:

1.Химическая обработка

• Коррозионные химикаты: Титановые шаровые краны часто используются в химической промышленности для контроля потока сильнокоррозионных веществ, таких как кислоты, щелочи и другие химически активные химикаты.
• Обращение с жидкостями: Они идеально подходят для систем обработки жидкостей, где такие металлы, как нержавеющая сталь, со временем подвергаются коррозии или разлагаются. Устойчивость титана к большинству кислот (таких как серная кислота) и хлоридам делает его предпочтительным материалом.
• Безопасность: Они также используются в критически важных для безопасности приложениях, где утечки или отказы могут привести к серьезным авариям, обеспечивая надежную работу даже в экстремальных условиях.

2.Очистка и опреснение воды

• Системы морской воды и рассола: Титан устойчив к соленой воде и соляным растворам, что делает его идеальным для применения на станциях опреснения морской воды и водоочистных сооружениях. Шаровые краны из титана могут работать в сложных условиях трубопроводов и насосов морской воды.
• Системы обратного осмоса: Титановые клапаны используются в системах обратного осмоса для фильтрации и очистки воды, особенно в прибрежных зонах или на морских объектах.

3.Нефтяная и газовая промышленность

• Морские платформы: Титановые шаровые краны используются на морских нефтяных вышках и трубопроводах, где воздействие морской воды и других агрессивных элементов может ускорить коррозию. Высокая прочность и устойчивость к соленой воде делают титан ценным материалом.
• Услуги по кислому газу: При нефтепереработке и переработке газа титановые клапаны могут использоваться в системах, работающих с кислыми газами (например, сероводородом), которые обычно вызывают коррозию нержавеющей стали или других материалов.
• Гидравлические и химические системы: Эти клапаны также используются в гидравлических системах или системах впрыска химикатов в нефтегазовой промышленности благодаря их способности противостоять агрессивным средам.

4.Фармацевтическая и биотехнологическая промышленность

• Чистые материалы: В фармацевтической и биотехнологической промышленности титан ценится за его нереакционную способность и инертность при контакте с лекарствами, лекарствами или биологически активными соединениями.
• Применение в чистых помещениях: Титановые шаровые краны часто используются в чистых и стерилизованных помещениях, где гигиена и предотвращение загрязнения являются ключевыми факторами. Они помогают гарантировать отсутствие загрязнения, поскольку титан устойчив к росту бактерий.
• Санитарные системы: Эти клапаны также используются в санитарных системах при производстве лекарств, обеспечивая их целостность и предотвращая любое загрязнение.

5.Пищевая промышленность и производство напитков

• Технологическое оборудование: Титановые шаровые краны используются на предприятиях по производству продуктов питания и напитков, особенно для продуктов, требующих стерильной обработки или высокой чистоты. Титан устойчив к кислотным и коррозийным веществам, часто встречающимся в пищевой промышленности.
• Контроль вкуса и напитков: На некоторых заводах по производству напитков, особенно при производстве соков, вина и молочных продуктов, титановые клапаны могут обеспечить длительную и надежную работу, сводя при этом к минимуму риск загрязнения.

6.Аэрокосмическая и оборонная промышленность

• Легкий и высокопрочный: В аэрокосмической отрасли решающее значение имеет высокое соотношение прочности и веса титана. Шаровые краны из титана используются в системах высокого давления, гидравлических системах управления и топливных системах, где решающее значение имеют вес и устойчивость к коррозии.
• Военное применение: Титановые клапаны используются в военных целях, например, на военных кораблях и подводных лодках, из-за их исключительной устойчивости к морской воде и экстремальным условиям.

7.Производство электроэнергии

• Системы охлаждения и пара: На электростанциях титановые шаровые краны могут использоваться в системах охлаждения и теплопередачи, особенно на атомных и тепловых электростанциях, где используются высококоррозионные охлаждающие агенты (например, морская вода).
• Геотермальные системы: Геотермальные энергетические системы, в которых используется горячая, богатая минералами вода, часто требуют титановых клапанов, чтобы выдерживать высокие температуры и агрессивные минеральные вещества.

8.Производство полупроводников и электроники

• Сверхчистые системы: В промышленности полупроводников и электроники титановые шаровые краны используются для транспортировки сверхчистых химикатов и газов, где загрязнение необходимо свести к минимуму.
• Совместимость с чистыми помещениями: Высокая устойчивость титана к коррозии и нереактивность делают его пригодным для использования в чистых помещениях, предотвращая любые непреднамеренные реакции, которые могут поставить под угрозу качество продукции.

9.Целлюлозно-бумажная промышленность

• Химические процессы целлюлозы: В целлюлозно-бумажной промышленности титановые шаровые краны используются в высококоррозионных процессах химической варки целлюлозы (например, в системах диоксида хлора) и на стадиях отбеливания из-за способности титана выдерживать как высокое давление, так и агрессивные химикаты.

10.Морские и морские применения

• Морская вода и агрессивная среда: Титановые шаровые краны обычно используются в морских приложениях, таких как балластные системы, системы охлаждения судов и другое морское оборудование, где неизбежно воздействие соленой воды. Их способность противостоять коррозии в таких условиях делает их идеальными для использования в судостроении и морских трубопроводах.

11.Экологические системы

• Системы контроля загрязнения: Титановые шаровые краны используются в оборудовании для борьбы с загрязнением, таком как скрубберы или системы очистки выхлопных газов, где часто встречается воздействие сильнокислых газов и химикатов.
• Очистка сточных вод: Устойчивость титана к агрессивным веществам и средам высокого давления делает его хорошим выбором для обработки и контроля отходов, особенно в суровых условиях окружающей среды.

12.Лаборатории и исследовательские центры

• Инертный и коррозионностойкий: В научных лабораториях титановые клапаны часто используются в экспериментах или системах, в которых используются агрессивные химические вещества или где загрязнение экспериментальных материалов является проблемой. Они также используются в системах, которые должны выдерживать высокие давления и температуры.
