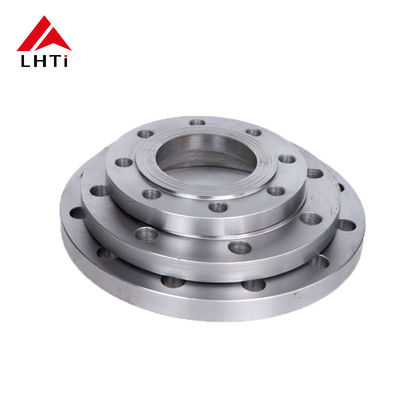

Муфтовое соединение из титана марки 2 класса 600 с повышенным давлением и выступающим фланцем

Наименование марки:	LHTi
Номер модели:	Фланец шеи сварки
МОК:	200 штук
цена:	обсуждаемый
Условия оплаты:	LC,D/A,D/P,T/T,Western Union,MoneyGram
Способность к поставкам:	500 тонна/тонн в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Баоджи, Китай

Сертификация:

ISO9001,CE,etc

Связь:

Сварка

Температурный диапазон:

- 250°F - 600°F

Основной продукт:

Бесшовные и сварные стальные трубы, фланцы

Тип прокладки:

Спиральная рана/не асбестовый/PTFE

производитель:

Доступен у различных производителей по всему миру

Служите фланцем смотрящ на:

RF, FF, RTJ

Тип:

бл

Процесс:

Бросать, ковать, подвергать механической обработке, etc.

Материалы:

Титановый металл или сплав титана

Оценка:

Gr1,Gr2,Gr7,Gr12

Qc Документы:

Материал и размер отчета как обычно

Поверхность:

РФ

Толерантность:

ISO 9001 CT8~10 или GB 12362 Точность

Типы лиц:

РФ, ФФ, ТГ, РДЖ и т. Д.

Форма:

Круговой

Упаковывая детали:

Фанера корпус или поддоны, или по вашему требованию

Поставка способности:

500 тонна/тонн в месяц

Выделить:

SORF Титановый сдвиг на фланце

Промышленное применение Титановый сдвиг на фланце

ASME B16.5 Титановое скольжение на фланце

Описание продукта

Фланцы для ти-SORF класса 2 класса 5 ASME B16.5 класс 600 RF Industrial

В промышленном применении прочные и надежные фланцевые соединения имеют решающее значение для поддержания целостности и эффективности систем жидкости под высоким давлением.5 Gr2 Gr5 Титановые скользящие фланцы класса 600 с поднятой лицом (RF) разработаны для удовлетворения строгих требований среды высокого давленияЭти фланцы изготовлены из титана класса 2 (Gr2) и класса 5 (Gr5), предлагая превосходную коррозионную стойкость и прочность.что делает их идеальными для различных промышленных применений, таких как химическая обработка, генерации электроэнергии и морских нефтегазовых систем.

Ключевые особенности титановых скользящих фланцев

Титановые скользящие фланцы, разработанные в соответствии со спецификациями ASME B16.5, класс 600, имеют следующие ключевые характеристики:

Высокое давление:Благодаря давлению класса 600, эти фланцы способны работать в условиях высокого давления, что делает их подходящими для требовательных промышленных применений.
Устойчивость к коррозии:Титан известен своей выдающейся устойчивостью к коррозии, особенно в агрессивной среде, такой как кислотные, солевые или химически реактивные жидкости, обеспечивая длительный срок службы.
Прочность и долговечность:Эти фланцы, доступные в титановом классе 2 и 5, предлагают сочетание прочности, гибкости и долговечности для различных применений с высоким напряжением.
Легкость установки:Дизайн Slip-On позволяет просто и эффективно устанавливать трубу, делая ее экономически эффективным выбором для многих систем.
Дизайн поднятого лица:Повышенная поверхность (RF) обеспечивает более надежную уплотнительную поверхность, уменьшая вероятность утечек даже в системах высокого давления.

Титановые сорта для скользящих фланцев

Титан 2-го класса (CP Titanium):

Устойчивость к коррозии:Отлично подходит для широкого спектра агрессивных условий, особенно для соленой воды и химических применений.
Сила:Умеренная прочность, но превосходная по прочности и сварной способности.
Применение:Широко используется в таких приложениях, как опреснение морской воды, химическая обработка и морская среда.

Титан 5 класса (Ti-6Al-4V):

Состав сплава:Содержит алюминий и ванадий, что значительно повышает прочность при сохранении хорошей коррозионной стойкости.
Сила:Более высокая прочность на растяжение и выносливость, чем класс 2, что делает его идеальным для применения под высоким давлением и высокими напряжениями.
Применение:Идеально подходит для систем, требующих более высокой прочности, таких как производство электроэнергии, нефтехимия и морские нефтегазовые операции.

Преимущества титана класса 2 и 5 в фланцах SORF класса 600

Титан класса 2 (Gr2):

Высокая коррозионная стойкость:Идеально подходит для промышленной среды с химическими веществами, соленой водой или кислыми жидкостями.
Экономически эффективный:Gr2 обладает превосходной коррозионной стойкостью при относительно более низкой стоимости по сравнению с другими сортами,что делает его идеальным выбором для применений, где коррозия является основной проблемой, но высокая прочность не является приоритетом..

Титан класса 5 (Gr5):

Увеличение прочности и жесткости:Gr5 известен своим высоким соотношением прочности и веса, что делает его подходящим для условий, требующих высокого давления и стрессоустойчивости.
Более длительный срок службы:Благодаря своей превосходной прочности Gr5 часто выбирают для более требовательных приложений, обеспечивая более длительный срок службы в сложных условиях.

Применение титановых скользящих фланцев класса 600 SORF с поднятой линией

Титановые скользящие фланцы класса 600 широко используются в различных отраслях промышленности.Некоторые распространенные применения включают::

Заводы химической переработки:Титан обладает высокой устойчивостью к широкому спектру агрессивных химических веществ, что делает эти фланцы идеальными для использования в химических реакторах, дистилляционных колоннах и трубопроводах.
Оффшорная нефть и газ:В морских условиях, где воздействие морской воды и высокого давления является обычным явлением, эти фланцы обеспечивают коррозионную стойкость и прочность, необходимые для критических соединений в подводных трубопроводах,платформы, и складских помещений.
Производство энергии:Используется в атомных электростанциях, тепловых электростанциях и газовых турбинах, где высокое давление и температура требуют компонентов с исключительной прочностью и устойчивостью к коррозии.
Установки опреснения:Поскольку титан очень устойчив к коррозии соленой водой, эти фланцы идеально подходят для систем опреснения, где морская вода превращается в питьевую воду.
Устройства для очистки воды:Устойчивость титана к коррозии и биологическому загрязнению делает его подходящим для очистных сооружений, обрабатывающих химически обработанную или агрессивную воду.
Системы высокой температуры и давления:В таких отраслях, как аэрокосмическая, фармацевтическая промышленность и производство удобрений, эти фланцы используются там, где существуют высокие температуры и давление.

Размеры и спецификации фланца

В следующей таблице изображены номинальные размеры, размеры болтов и номиналы давления для титановых скользящих фланцев класса 600 SORF с поднятой лицом ASME B16.5 Gr2 Gr5.

Номинальный размер трубы (NPS)	Диаметр круга болта (BC)	Размер болта	Количество болтов	Толщина фланца (T)	Ширина лица (F)	Взрыв (ID)
1/2 дюйма.	2.38"	5/8"	4	0.88"	0.50"	0.84"
1 "	3.00"	3/4 дюйма.	4	1.00"	0.56"	1.05"
2"	4.38"	7/8"	8	1.12"	0.75"	2.07"
4 дюйма	6.75"	1 "	8	1.50"	1.00"	4.09"
6 дюймов	9.00"	1-1/4"	12	1.75"	1.25"	6.13"
12 дюймов	13.50"	1-1/2"	16	2.38"	1.50"	12.13"
24 дюйма	21.75"	1-3/4"	20	3.00"	2.00"	24.13"

Примечание: доступны индивидуальные размеры и варианты для удовлетворения конкретных эксплуатационных требований.

Материальные свойства титановых классов

Материальные свойства титана 2 и 5 классов являются ключевыми для их пригодности для скользящих фланцев класса 600:

Недвижимость	Титан 2-го класса	Титан 5 класса
Прочность на тягу (ksi)	50-70 ksi	130-160 ksi
Сила добычи (ksi)	40-60 ksi	120-140 ksi
Удлинение (%)	20%	10%
Плотность (г/см3)	4.51	4.43
Устойчивость к коррозии	Отлично.	Хорошо.
Теплопроводность (W/m·K)	21.9	7.0
Точка плавления (°C)	1668°C	1650°C

Степень 2 обеспечивает отличную коррозионную стойкость, а степень 5 обеспечивает превосходную прочность для систем высокого давления.

Рекомендации по размеру крутящего момента и болта

Чтобы обеспечить плотное и безопасное соединение, используйте соответствующие значения крутящего момента для установки.

Номинальный размер трубы (NPS)	Размер болта (дюйма)	Количество болтов	Напряжение (фт-фунт)
1/2 дюйма.	5/8"	4	40-50
1 "	3/4 дюйма.	4	50-60
2"	7/8"	8	70-90
4 дюйма	1 "	8	100-120
6 дюймов	1-1/4"	12	130-160
12 дюймов	1-1/2"	16	200-250
24 дюйма	1-3/4"	20	300-350

Заключение

ASME B16.5 Gr2 Gr5 Титановые скользящие фланцы класса 600 с поднятой линией являются отличным выбором для промышленных применений, особенно в средах, требующих высокой прочности,устойчивость к коррозииНезависимо от того, используются ли они в химической обработке, морской нефти и газа, или генерации электроэнергии, эти фланцы обеспечивают безопасные высокоточные соединения и долгосрочную надежность.

Выбор правильного титанового фланца для вашей системы имеет важное значение для поддержания эффективности и безопасности.стойкость к высокому давлению, и длительный срок службы даже в самых требовательных условиях.
