Детали продукта
Место происхождения: Китай
Фирменное наименование: LH
Сертификация: ISO 9001-2015
Номер модели: Фланец титана
Условия оплаты & доставки
Количество мин заказа: 1pc
Цена: USD 100/PC-USD 105/PC
Упаковывая детали: Случай переклейки
Время доставки: 10- 15 ДНЕЙ
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 1000pcs в месяц
Название продукта: |
4" фланец DN 100 ASME B16.5 B381 F7 BLFF CL150 выкованный титаном |
Материальная ранг: |
Титан Gr7 |
Поверхность для заклеивания: |
FF |
Класс давления: |
CL150 |
Стандарт: |
ASME B 16,5 ASTM B381 |
Тип: |
ФЛАНЕЦ BL |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1, ИСПЫТЫВАТЬ PMI |
Название продукта: |
4" фланец DN 100 ASME B16.5 B381 F7 BLFF CL150 выкованный титаном |
Материальная ранг: |
Титан Gr7 |
Поверхность для заклеивания: |
FF |
Класс давления: |
CL150 |
Стандарт: |
ASME B 16,5 ASTM B381 |
Тип: |
ФЛАНЕЦ BL |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1, ИСПЫТЫВАТЬ PMI |

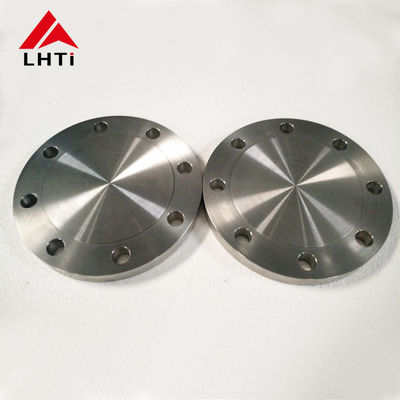

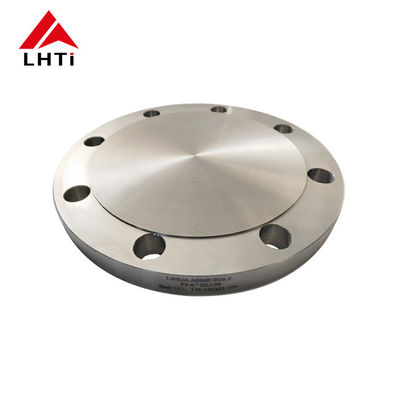

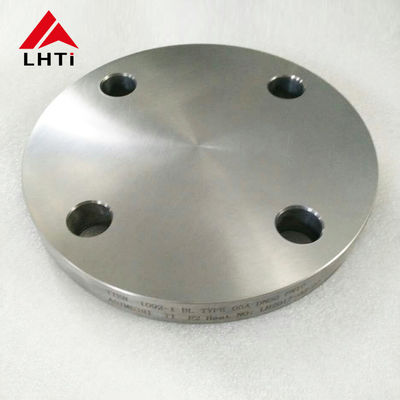

4" фланец DN 100 ASME B16.5 B381 F7 BLFF CL150 выкованный титаном
титан служит фланцем тип
1) Фланец плиты плоский (PL),
2) сваривая фланец шеи (WN),
3) Выскальзывани-на фланце (ТАК),
4) Фланец гнезда сваривая (SW),
5) Продетый нитку фланец (Th),
6) Слепой фланец (BL).
титан служит фланцем стандарт
Американский стандарт: ASME/ANSI B16.5/B16.47
(ASME/ANSI B16.36 для фланца отверстия, ASME/ANSI B16.47 для фланца большого диаметра стального
Фланец трубы стали американского стандарта AWWA_C207-1994_is для инженерства водоснабжения)
Японский стандарт: JIS/KS B2220-2010
Германия (европейский стандарт): UNI EN1092-1
Россия: ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) 12821-80 ГОСТ 33259-2015
Давление фланца титана
CL 150 300 400 600 900 1500 2500 Psi, Etc
диаметр по фланцу титана
DN15 | 600mm
Сторона запечатывания фланца титана
поднятые поверхность (RF), мужской и женский (MF), поверхность паза шипа (TG), поверхность соединения кольца металла, полные 4 вида.
размер фланца титана общий
Дюйм inch-36 DN15-DN2000 1/2
применение фланца титана
Главным образом использованный в петрохимическом, медицинском и здоровье, силе, космической, войсках, защите от огня, металлургии, судостроении, газе,
и охрана окружающей среды требует высокого давления.
титан служит фланцем функция
Фланец, набивка и болт соединены друг к другу как отделяемое соединение группы в составе совмещенные герметизируя структуры.
Соединение фланца важный метод соединения для конструкции трубопровода.
Соединение фланца легко для использования и может выдержать большие давления.
| продукты | фланец титана |
| Материальная ранг | Gr7, |
| Аттестация | ISO9001: 2008, EN10204.3.1 |
| Стандарт |
ANSI B16.5, ASME B16.5 |
| размер | 4 inch/DN100 |
| Класс давления |
CL150 |
| Метод | Выкованный и CNC подвергал механической обработке |
| тип | BL |
| Поверхность фланца | FF |
2. Химические требования
| N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti | |
| Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
| Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
| Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0,03 | 0,08 | 0,015 | 0,25 | 0,15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. растяжимые требования
| Ранг | Компонент | Прочность на растяжение (минута) | Произведите прочность (минута) | Удлиненность (%) | ||
| ksi | PA m | ksi | PA m | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | TA2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. Механические свойства фланцов титана ASTM B381
| Элемент | Плотность | Точка плавления | Прочность на растяжение | Прочность выхода | Удлиненность |
| Титан Gr2 | 4.5g/cm3 | 1665℃ (3030°F) | Psi 49900, MPa 344 | Psi-39900, MPa-275 | 20% |
| Титан Gr5 | 4.43g/cm3 | 1632℃ (2970°F) | Psi 138000, MPa 950 | Psi-128000, MPa-880 | 14% |
Детали теста
Визуальный испытывать (VT)
Ультразвуковой испытывать (UT)--100%
Испытывать пенетранта/краска прорезывает (PT)
