Фланец титана Gr5 Gr7 слепой, фланец класса 300 класса 150 ANSI B16.5
ANSI B16.5 Gr2 Gr5 Gr7 титановый слепой фланц Класс 150 Класс 300
1. Информация о продукте Титанового закрытого фланца
Материал:Уровень 1, 2, 5, 7, 9, 12
Стандарт:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Размер:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Класс давления: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 хотя PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB.
Площадь уплотнения:RF, FF, TG, RJ и т.д.
Техника:Кованые изделия и изделия, изготовленные с помощью машинного управления
Преимущество:
- Долгий срок службы
- устойчивый к коррозии
- Высокая прочность на протяжении и прочность на растяжение
- Наши формы для фланца очень полные, поэтому мы можем производить фланцы по всем стандартам, включая EN1092-1, ASME B16.5, DIN и BS и т.д.
2.Спецификация титанового слепого фланца
Спецификации для титановых слепых фланцев класса 150
| Класс 150 Титановый закрытый фланц |
Ном.
Проводка
Размер |
Фланц
Диа. |
Фланц
Толстый |
Поднято
Лицо Диа. |
Нет, нет, нет.
из
Дырки |
Диа.
из
Свинки |
Диа.
Круг болта |
| 1/2 |
3-1/2 |
7/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
| 3/4 |
3-7/8 |
1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
| 1 |
4-1/4 |
9/16 |
2 |
4 |
1/2 |
3-1/8 |
| 1-1/4 |
4-5/8 |
5/8 |
2-1/2 |
4 |
1/2 |
3-1/2 |
| 1-1/2 |
5 |
11/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
| 2 |
6 |
3/4 |
3-5/8 |
4 |
5/8 |
4-3/4 |
| 2-1/2 |
7 |
7/8 |
4-1/8 |
4 |
5/8 |
5-1/2 |
| 3 |
7-1/2 |
15/16 |
5 |
4 |
5/8 |
6 |
| 3-1/2 |
8-1/2 |
15/16 |
5-1/2 |
8 |
5/8 |
7 |
| 4 |
9 |
15/16 |
6-3/16 |
8 |
5/8 |
7-1/2 |
| 5 |
10 |
15/16 |
7-5/16 |
8 |
3/4 |
8-1/2 |
| 6 |
11 |
1 |
8-1/2 |
8 |
3/4 |
9-1/2 |
| 8 |
13-2/2 |
1-1/8 |
10-5/8 |
8 |
3/4 |
11-3/4 |
| 10 |
16 |
1-3/16 |
12-3/4 |
12 |
7/8 |
14/4 |
| 12 |
19 |
1-1/4 |
15 |
12 |
7/8 |
17 |
| 14 |
21 |
1-3/8 |
16-1/4 |
12 |
1 |
18-3/4 |
| 16 |
23 1/ 2 |
1-7/16 |
18 1/2 |
16 |
1 |
21-1/4 |
| 18 |
25 |
1-9/16 |
21 |
16 |
1-1/8 |
22-3/4 |
| 20 |
27 1/ 2 |
1-11/16 |
23 |
20 |
1-1/8 |
25 |
| 24 |
32 |
1-7/8 |
27-1/4 |
20 |
1-1/4 |
29 1/ 2 |
Спецификация для титанового слепого фланца класса 300
| Титановый закрытый фланц класса 300 |
Ном.
Проводка
Размер |
Фланц
Диа. |
Фланц
Толстый |
Поднято
Лицо Диа. |
Нет, нет, нет.
из
Дырки |
Диа.
Из
Свинки |
Диа.
Круг болта |
| 1/2 |
3-3/4 |
9/16 |
1-3/8 |
4 |
1/2 |
2-5/8 |
| 3/4 |
4-5/8 |
5/8 |
1-11/16 |
4 |
5/8 |
3-1/4 |
| 1 |
4-7/8 |
11/16 |
2 |
4 |
5/8 |
3-1/2 |
| 1-1/4 |
5-1/4 |
3/4 |
2-1/2 |
4 |
5/8 |
3-7/8 |
| 1-1/2 |
6-1/8 |
13/16 |
2-7/8 |
4 |
3/4 |
4-1/2 |
| 2 |
6-1/2 |
7/8 |
3-5/8 |
8 |
5/8 |
5 |
| 2-1/2 |
7-1/2 |
1 |
4-1/8 |
8 |
3/4 |
5-7/8 |
| 3 |
8-1/4 |
1-1/8 |
5 |
8 |
3/4 |
6-5/8 |
3. Химические требования к титановым слепым фланцам
| |
N |
В |
H |
Фэ |
О |
Аль. |
V |
Pd |
Мо |
Ни. |
Ти |
| Группа 1 |
0.03 |
0.08 |
0.015 |
0.20 |
0.18 |
/ |
/ |
/ |
/ |
/ |
мяч |
| Gr2 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
/ |
/ |
мяч |
| Gr5 |
0.05 |
0.08 |
0.015 |
0.40 |
0.20 |
5.5~6.75 |
3.5 ~ 4.5 |
/ |
/ |
/ |
мяч |
| Gr7 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
0.12 ~ 0.25 |
/ |
/ |
мяч |
| Gr9 |
0.03 |
0.08 |
0.015 |
0.25 |
0.15 |
2.5~3.5 |
2.0~3.0 |
/ |
/ |
/ |
мяч |
| Gr12 |
0.03 |
0.08 |
0.015 |
0.30 |
0.25 |
/ |
/ |
/ |
0.2 ~ 0.4 |
0.6 ~ 0.9 |
мяч |
3. Требования к тяге титанового слепого фланца
| Уровень |
Прочность на растяжение ((мин) |
Устойчивость выброса ((мин) |
Удлинение ((%) |
| Кс |
М Па |
Кс |
М Па |
| 1 |
35 |
240 |
20 |
138 |
24 |
| 2 |
50 |
345 |
40 |
275 |
20 |
| 5 |
130 |
895 |
120 |
828 |
10 |
| 7 |
50 |
345 |
40 |
275 |
20 |
| 9 |
90 |
620 |
70 |
438 |
15 |
| 12 |
70 |
438 |
50 |
345 |
18 |

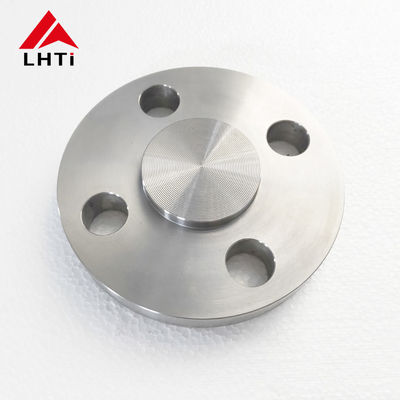

4Подробные изображения титанового слепого фланца
5Все испытания титанового слепого фланца
Визуальное испытание (VT)
Ультразвуковое испытание (УТ)
Рентгенографическое исследование (RT)
Проверка магнитных частиц (MT)
Испытание проникновения/проникновение красителя (PT)
Испытание тока вихря (ET)
Акустические выбросы (AE)
