Детали продукта
Место происхождения: Baoji, Китай
Фирменное наименование: LIHUA
Сертификация: ISO9001, TUV etc.
Номер модели: LH-WN
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $25/pc--US dollar $85/pc
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 3-15 дней работы
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 5000 ПК в месяц
Наименование продукта: |
Титановый фланц сварной шеи |
Стандартный: |
ASME B16.5 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Поверхность уплотнения: |
RF |
Размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
полированный |
Техника: |
Выкованный и CNC подвергал механической обработке |
Проверка: |
Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1 |
Наименование продукта: |
Титановый фланц сварной шеи |
Стандартный: |
ASME B16.5 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Поверхность уплотнения: |
RF |
Размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
полированный |
Техника: |
Выкованный и CNC подвергал механической обработке |
Проверка: |
Ультразвуковое испытание и отчет об испытаниях материалов EN10204.3.1 |

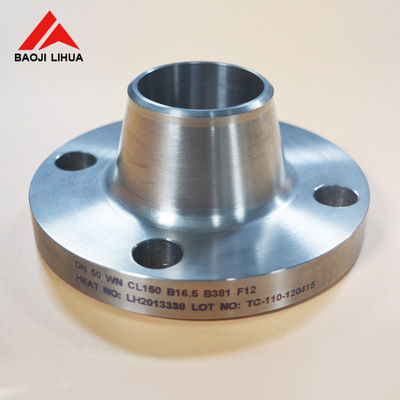

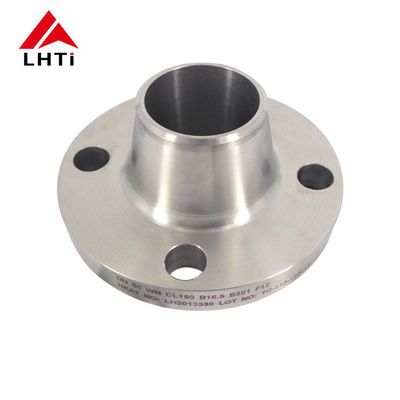

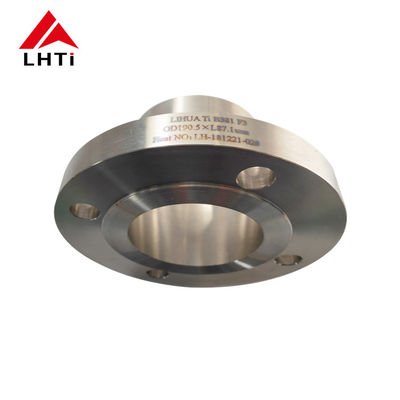

Производитель титанового фланца с поднятой стороной сварного шея WN RF
1. Информация о продукте Титанового сварного шейного фланца
| Продукт | Титановый фланц на шее сварки |
| Наименование товара | Производитель титанового фланца с поднятой стороной сварного шея WN RF |
| Применение | химическая промышленность |
| Стандартный | ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| Материал | Уровень 1, 2, 5, 7, 12 |
| Размер | 1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Давление | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 хотя PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB. |
| Поверхность уплотнения | RF, FF, TG, RJ и т.д. |
| Техника | Прочие изделия, изготовленные из металла или из других материалов |
Титан нелегированный
Нелегированный титан.
Нелегированный титан плюс от 0,12 до 0,25% палладия
Сплав титана (0,3% молибдена, 0,8% никеля)
2. Спецификация титанового сварного шейного фланца
Спецификация для титановых швов класса 150
| Класс 150 Титановый фланц сварной шеи | ||||||||||
| Ном. труба Размер |
Фланж Диа. | Толщина фланца | Хаб Диа, на базе. | Повышенное лицо Диа. | Хаб Диа. в Weld Point. | Нет, нет, нет. из Дырки |
Диа. из Свинки |
Диа. Круг болта |
Скучно Диа. |
Длина Через центр |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-2/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23 1/ 2 | 1-7/16 | 18 | 18 1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27 1/ 2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11-16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29 1/ 2 | 23.25 | 6 |
Спецификация для титанового швартового фланца класса 300
| Титановый фланцевый шейный фланцевой шейный фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланцевой фланце | ||||||||||
| Ном. труба Размер |
Фланж Диа. | Фланц толстый. | Хаб Диа, на базе. | Повышенное лицо Диа. | Хаб Диа, в Велд-Пойнт. | Нет, нет, нет. из Дырки |
Диа. Из Свинки |
Диа. Круг болта |
Скучно Диа. |
Длина Через центр |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3Наша компания.
4. Детальные изображения титанового сварного фланца шеи
(1) Сырье
(2) Оборудование
3) Связь
4. Пакет титанового сварного шнура
Титановые фланцы для сварки используются в различных отраслях промышленности, включая нефтехимию, нефть и газ, производство электроэнергии, транспортировку сыпучей жидкости, химикулы, фармацевтику, производство целлюлозы и бумаги,текстильные изделия и прочие. Титановые сварные шейные фланцы упакованы, чтобы гарантировать, что во время перевозки не будет повреждений. В случае экспорта стандартная экспортная упаковка производится в фанерированной коробке. Маркировки могут быть сделаны по вашему требованию.
5Все испытания титанового сварного фланца шеи
Визуальное испытание (VT)
Ультразвуковое испытание (УТ)
Рентгенографическое исследование (RT)
Проверка магнитных частиц (MT)
Испытание проникновения/проникновение красителя (PT)
Испытание тока вихря (ET)
Акустические выбросы (AE)
