Детали продукта
Место происхождения: Baoji, Китай
Фирменное наименование: LIHUA
Сертификация: ISO9001, TUV etc.
Номер модели: LH-BL
Условия оплаты & доставки
Количество мин заказа: 1 часть
Цена: US dollar $30/pc--US dollar $80/pc
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 3-15 дней работы
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 5000 ПК в месяц
Название продукта: |
фланец BL титана |
Стандарт: |
АНСИ Б16.5 |
Материал: |
gr2, gr7, gr12 |
Применение: |
Химическая промышленность |
Поверхность для заклеивания: |
RF |
Размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
Отполированный |
Метод: |
Froged и CNC подвергли механической обработке |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |
Название продукта: |
фланец BL титана |
Стандарт: |
АНСИ Б16.5 |
Материал: |
gr2, gr7, gr12 |
Применение: |
Химическая промышленность |
Поверхность для заклеивания: |
RF |
Размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
Отполированный |
Метод: |
Froged и CNC подвергли механической обработке |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |
Фланец трубы титана BL RF gr2 gr7 gr12 слепой с поднятой стороной
1. информация о продукте фланца титана слепого
Продукт | фланец титана слепой |
Имя деталя | Фланец трубы титана BL RF gr2 gr7 gr12 слепой с поднятой стороной |
Применение | химическая промышленность |
Стандарт | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
Материал | Gr1, Gr2, Gr5, Gr7, Gr12 |
Размер | 1/2 " | 30" N.B., NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление | PN0.25~32Mpa/(DIN) PN6, PN10, PN16, PN25 хотя PN250/150LB, 250LB, 300LB, 400 LB, 500LB, 600 LB, 900LB, 1500LB, 2500LB. |
Поверхность для заклеивания | RF, FF, TG, RJ etc. |
Метод | Froged и CNC подвергли механической обработке |
2. Спецификация фланца титана слепого
Спецификации для фланца титана класса 150 слепого
Фланец титана класса 150 слепой | ||||||
Nom. Труба Размер |
Фланец Dia. |
Фланец Толстый |
Поднятый Dia стороны. |
Нет. Отверстия |
Dia. Болты |
Dia. Круг болта |
1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
16 | 23-1/2 | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
Спецификация для фланца титана класса 300 слепого
Фланец титана класса 300 слепой | ||||||
Nom. Труба Размер |
Фланец Dia. |
Фланец Толстый |
Поднятый Dia стороны. |
Нет. Отверстия |
Dia. Болты |
Dia. Круг болта |
1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. Химические требования фланца титана слепого
N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti | |
Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
4. растяжимые требования фланца титана слепого
Ранг | Прочность на растяжение (минута) | Произведите прочность (минута) | Удлиненность (%) | ||
ksi | PA m | ksi | PA m | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
12 | 70 | 438 | 50 | 345 | 18 |

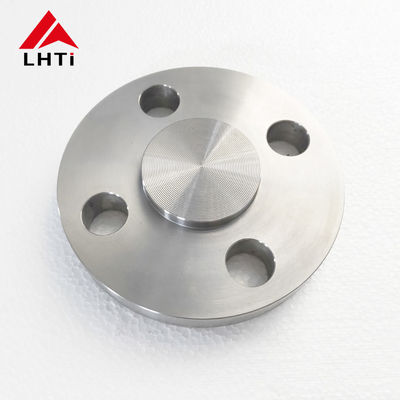

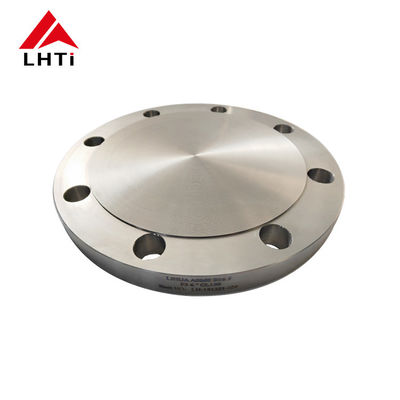

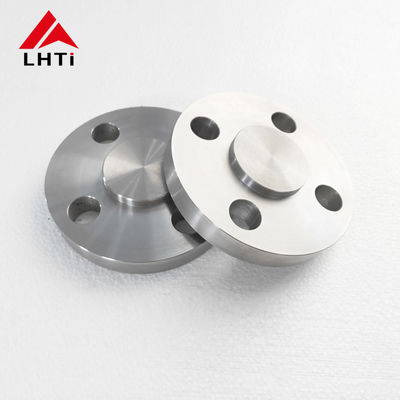

5. Детальные изображения фланца титана слепого
6. Наша компания
7. Наша фабрика
8. Все тесты фланца титана слепого
Визуальный испытывать (VT)
Ультразвуковой испытывать (UT)
Радиографический испытывать (RT)
Испытание магнитной частицы (MT)
Испытывать пенетранта/краска прорезывает (PT)
Испытывать вихревого тока (ET)
Акустическая эмиссия (AE)
9. применение выскальзывания титана на фланце
