Детали продукта
Место происхождения: Китай
Фирменное наименование: LH
Сертификация: ISO 9001:2015
Номер модели: Фланец титана
Условия оплаты & доставки
Количество мин заказа: 1pc
Цена: USD 30/PC-USD 100/PC
Упаковывая детали: Случай переклейки
Время доставки: 10- 15 ДНЕЙ
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 1000pcs в месяц
Название продукта: |
Фланец титана ASTM B381 GR1 GR2 GR5 GR7 GR12 слепой для химической промышленности |
Материальная ранг: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
Поверхность для заклеивания: |
FF |
Стандарт: |
ASME B 16,5 ASTM B381 |
Тип: |
ФЛАНЕЦ BL |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1, ИСПЫТЫВАТЬ PMI |
Название продукта: |
Фланец титана ASTM B381 GR1 GR2 GR5 GR7 GR12 слепой для химической промышленности |
Материальная ранг: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
Поверхность для заклеивания: |
FF |
Стандарт: |
ASME B 16,5 ASTM B381 |
Тип: |
ФЛАНЕЦ BL |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1, ИСПЫТЫВАТЬ PMI |

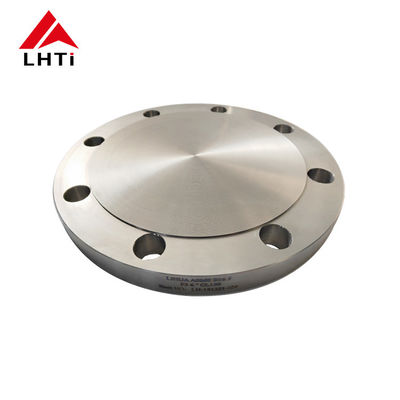

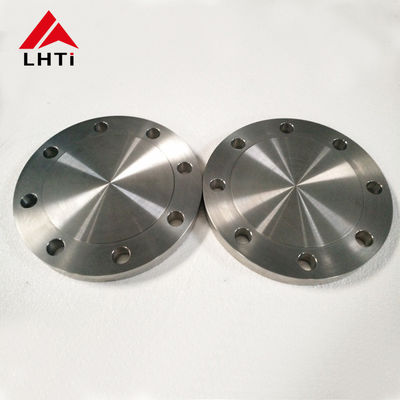

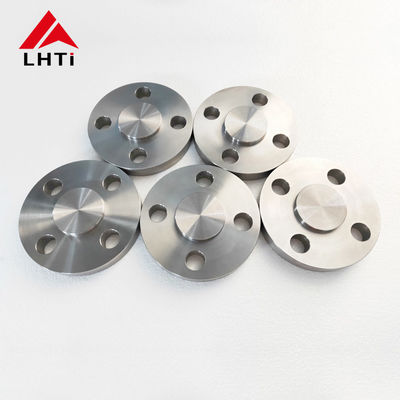

Фланец титана ASTM B381 GR1 GR2 GR5 GR7 GR12 слепой для химической промышленности
Должный к превосходной коррозионной устойчивости материала титана, чистый фланец титана очень использован для подключения концов трубки петрохимического проекта. Также полезно в выходе и входе оборудования для того чтобы соединить 2 прибора.
Сплав титана имеет характеристики облегченного, высокопрочный и хорошая коррозионная устойчивость, так фланец сплава титана часто использована в бурении нефтяных скважин, судостроении, обрабатывающей промышленности машин и оборудование в ключевых частях давления соединения.
Гигантский металл имеет богатый опыт в ковать и подвергающ механической обработке, который делает наши продукты фланца титана держали хорошее качество.
В то же время, соотвествовать специфические клиентов, мы также производим фланец титана согласно чертежам клиента.
Тип фланца:
Сваривая фланец плиты (PL)
Выскальзывани-на фланце шеи (ТАК)
Сваривая фланец шеи (WN)
Объединенный фланец (ЕСЛИ), то
Фланец гнезда сваривая (SW)
Продетый нитку фланец (Th)
Сложенный совместный фланец (LJF)
Слепой фланец (bl)
Мы можем также согласно обработке чертежа.
титан служит фланцем стандарт
Американский стандарт: ASME/ANSI B16.5/B16.47
(ASME/ANSI B16.36 для фланца отверстия, ASME/ANSI B16.47 для фланца большого диаметра стального
Фланец трубы стали американского стандарта AWWA_C207-1994_is для инженерства водоснабжения)
Японский стандарт: JIS/KS B2220-2010
Германия (европейский стандарт): UNI EN1092-1
Россия: ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) 12821-80 ГОСТ 33259-2015
Давление фланца титана
CL 150 300 400 600 900 1500 2500 Psi, Etc
диаметр по фланцу титана
DN15 | 600mm
Сторона запечатывания фланца титана
поднятые поверхность (RF), мужской и женский (MF), поверхность паза шипа (TG), поверхность соединения кольца металла, полные 4 вида.
размер фланца титана общий
Дюйм inch-36 DN15-DN2000 1/2
применение фланца титана
Главным образом использованный в петрохимическом, медицинском и здоровье, силе, космической, войсках, защите от огня, металлургии, судостроении, газе,
и охрана окружающей среды требует высокого давления.
титан служит фланцем функция
Фланец, набивка и болт соединены друг к другу как отделяемое соединение группы в составе совмещенные герметизируя структуры.
Соединение фланца важный метод соединения для конструкции трубопровода.
Соединение фланца легко для использования и может выдержать большие давления.
2. Химические требования
N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti | |
Gr1 | 0,03 | 0,08 | 0,015 | 0,20 | 0,18 | / | / | / | / | / | bal |
Gr2 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | / | / | bal |
Gr5 | 0,05 | 0,08 | 0,015 | 0,40 | 0,20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
Gr7 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | 0.12~0.25 | / | / | bal |
Gr9 | 0,03 | 0,08 | 0,015 | 0,25 | 0,15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
Gr12 | 0,03 | 0,08 | 0,015 | 0,30 | 0,25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
3. растяжимые требования
Ранг | Компонент | Прочность на растяжение (минута) | Произведите прочность (минута) | Удлиненность (%) | ||
ksi | PA m | ksi | PA m | |||
1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
2 | TA2 | 50 | 345 | 40 | 275 | 20 |
5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. Механические свойства фланцов титана ASTM B381
Элемент | Плотность | Точка плавления | Прочность на растяжение | Прочность выхода | Удлиненность |
Титан Gr2 | 4.5g/cm3 | 1665℃ (3030°F) | Psi 49900, MPa 344 | Psi-39900, MPa-275 | 20% |
Титан Gr5 | 4.43g/cm3 | 1632℃ (2970°F) | Psi 138000, MPa 950 | Psi-128000, MPa-880 | 14% |
Детали теста
Визуальный испытывать (VT)
Ультразвуковой испытывать (UT)--100%
Испытывать пенетранта/краска прорезывает (PT)
