Фланец титана Gr7 слепой
, Фланец титана BL
, Фланец титана GR2 слепой

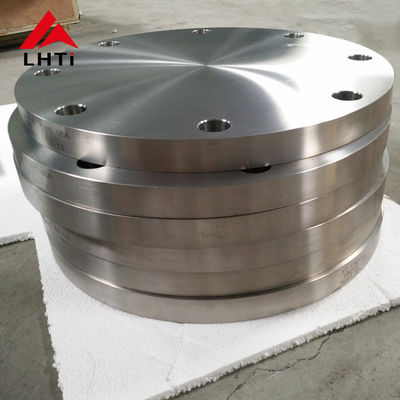

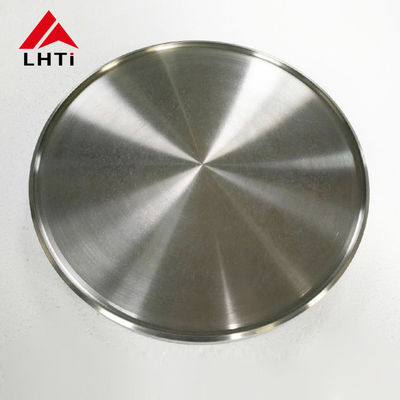

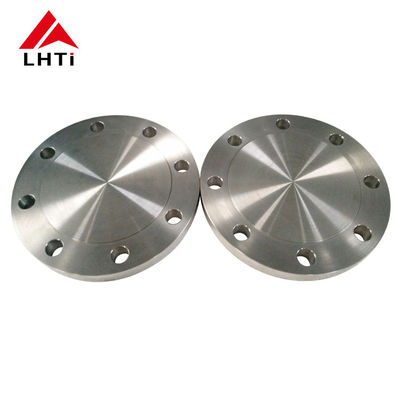

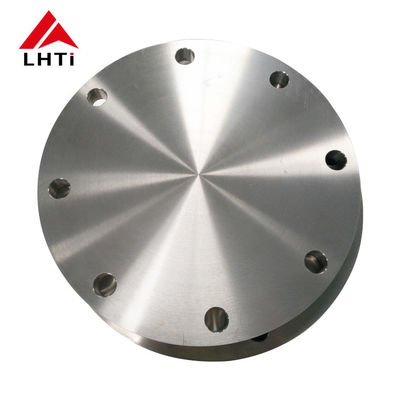

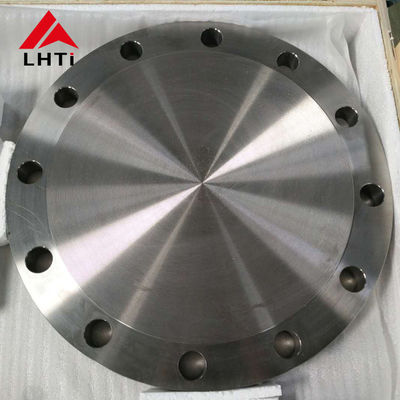

Высококачественный GR2 GR7 Титановый слепой фланц BL титановый фланц
Спецификации и стандарты титановых фланцев
| Спецификации |
Титановые фланцы |
| Стандарты титановых фланцев |
ANSI/ASME B16.5, B16.47 Серия A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST Flanges. |
| Диапазон размеров титановых фланцев ASME B16.5 |
1/2" (15 NB) до 48" (1200 NB) DN10~DN5000 |
| Титановый фланц стандарт DIN |
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 |
| Титановый фланц стандарт ANSI |
Класс 150 кг, 300 кг, 600 кг, 900 кг, 1500 кг, 2500 кг |
| Титановый фланц стандарт UNI |
6 бар 10 бар 16 бар 25 бар 40 бар |
| Титановый фланц стандарт EN |
6 бар 10 бар 16 бар 25 бар 40 бар |
| Титановый фланцевый стандарт JIS |
5K, 10K, 16K 20K, 30K, 40K, 63K |
| Основные виды |
Кованые / натянутые / закрученные / пластины |
| Материал, поддерживающий фланц |
Прокладка, кольцевое соединение, болты фланца |
| Тип соединителя/тип поверхности фланца |
Повышенное лицо (RF), кольцевое существо (RTJ), плоское лицо (FF), большое мужское-женское (LMF), белье-женское лицо (LJF), маленькое мужское-женское (SMF), маленький язык, большой язык и канавка, , Грюв |
| Сертификаты испытаний титановых фланцев труб |
EN 10204/3.1B
Сертификат на сырье
Отчет о 100% рентгенографических тестах
Доклад о проверке третьей стороной и т.д. |
| Техника производства |
- Кованые, термообработанные и обработанные
|
| Специализированный производитель |
- DIN 2566 en 1092 1
- Пн16 Фланц
- DIN 2566 pn16
- Ртж Фланж
- Титановый фланцевый штрих
- Титановые столовые фланцы
- DIN 2566 pn10
- Титановый фланц большого диаметра
- Фланцы с нитями из титана
- Титановые закрытые фланцы
- ASTM B564 Фланцевая плита
- Титановые фланцы на шее сварки
- Титановые фланцы
- ASTM B564 Фланц отверстия
- Титановые скользящие фланцы
- Фланцевый соединительный фланц из сплава
- Титановые фланцы для сварки сокетов
- Титановые водяные фланцы AS 4087
|
| Испытание |
Гидростатическая испытательная машина, Спектрограф прямого чтения, детектор ошибок с помощью интерфейса, детектор рентгеновского излучения, детектор магнитных частиц |
| Оборудование |
Сгибающие машины, прессовые машины, электрические колючие машины, толкательные машины, пескоструйные машины и т.д. |
| Производство |
Западная Европа / Индия / США / Япония / Корея |
| Ключевые рынки и отрасли для титановых фланцев |
- Ядерная энергетика (в основном бесшовная).
- Тяжелые нефтеперерабатывающие заводы.
- Битумные модернизаторы.
- Нефтехимика и кислоты.
|
| Экспорт в |
Индонезия, Ирландия, Украина, Сингапур, Саудовская Аравия, Канада, Перу, Дубай, Бразилия, Иран, Корея, США, Индия, Египет, Таиланд, Испания, Оман и т.д. |
| Применение титановых фланцев |
- Для подключения труб и труб в энергетике, нефти, строительстве, химической промышленности, газовой промышленности, судостроении, металлургии и т.д.
|
| Сертификаты испытаний материалов (MTC) согласно EN 10204 3.1 и EN 10204 3.2, Сертификаты испытаний, удостоверяющие NACE MR0103, NACE MR0175 |
- Наиболее распространенные видыТитанФланцы:
- Фланцевые кольца сварки сокетов (SWRF), титан
- Фланцевые кольца с натяжкой, титановые
- Фланцевая стена с закрытым кольцом (BLRF), титановый
- Сварный шейный кольцевой фланц (WNRF), титан
- Сдвижное кольцевое фланце (SORF), титановое
- Фланцевые соединения кольцевого типа (RTJF), титановые
- Фланцевая кольцевая фланцевая связка (LJRF), титановая
-
Специальная конструкция:
Согласно твоему рисунку
AS, ANSI, BS, DIN и JIS
15 НБ (1/2") до 200 НБ (8")
Равные и уменьшающие конфигурации
ТитанФланц с натяжкой, фланц сотовой сварки, фланц с подшипником, фланц слепой сварки, фланс сварной шеи
Стандарт титановых фланцев:
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE и т.д.
Фланцы BS, EN, API 6A, ANSI, ASME, DIN, EN1092-1, UNI, JIS/KS, BS4504, GB, AWWA, C207, GOST, PSI
- AS 2129: Таблица D; таблица E; таблица H
- BS: BS4504, BS3293, BS1560, BS10
- ANSI: ANSI B16.5, ANSI B16.47 ((API605), MSS SP44, ANSI B16.36, ANSI B16.48
- ANSI B16.5, ANSI B16.47 серии A & B, MSS SP44, ASA, API-605, AWWA, чертежи по заказу
- Американский стандарт (ANSI)
- ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
- Британский стандарт (BS)
- Немецкий (DIN)
- Любые другие специальные фланцы
- Другой стандарт: AWWA C207; EN1092-1, GOST12820, JIS B2220; KS B1503, SABS1123; NFE29203; UNI2276
- DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635
-
Подробные изображения:
| Класс 150 Титановый закрытый фланц |
Ном.
Проводка
Размер |
Фланц
Диа. |
Фланц
Толстый |
Поднято
Лицо Диа. |
Нет, нет, нет.
из
Дырки |
Диа.
из
Свинки |
Диа.
Круг болта |
| 1/2 |
3-1/2 |
7/16 |
1-3/8 |
4 |
1/2 |
2-3/8 |
| 3/4 |
3-7/8 |
1/2 |
1-11/16 |
4 |
1/2 |
2-3/4 |
| 1 |
4-1/4 |
9/16 |
2 |
4 |
1/2 |
3-1/8 |
| 1-1/4 |
4-5/8 |
5/8 |
2-1/2 |
4 |
1/2 |
3-1/2 |
| 1-1/2 |
5 |
11/16 |
2-7/8 |
4 |
1/2 |
3-7/8 |
| 2 |
6 |
3/4 |
3-5/8 |
4 |
5/8 |
4-3/4 |
| 2-1/2 |
7 |
7/8 |
4-1/8 |
4 |
5/8 |
5-1/2 |
| 3 |
7-1/2 |
15/16 |
5 |
4 |
5/8 |
6 |
| 3-1/2 |
8-1/2 |
15/16 |
5-1/2 |
8 |
5/8 |
7 |
| 4 |
9 |
15/16 |
6-3/16 |
8 |
5/8 |
7-1/2 |
| 5 |
10 |
15/16 |
7-5/16 |
8 |
3/4 |
8-1/2 |
| 6 |
11 |
1 |
8-1/2 |
8 |
3/4 |
9-1/2 |
| 8 |
13-2/2 |
1-1/8 |
10-5/8 |
8 |
3/4 |
11-3/4 |
| 10 |
16 |
1-3/16 |
12-3/4 |
12 |
7/8 |
14/4 |
| 12 |
19 |
1-1/4 |
15 |
12 |
7/8 |
17 |
| 14 |
21 |
1-3/8 |
16-1/4 |
12 |
1 |
18-3/4 |
| 16 |
23 1/ 2 |
1-7/16 |
18 1/2 |
16 |
1 |
21-1/4 |
| 18 |
25 |
1-9/16 |
21 |
16 |
1-1/8 |
22-3/4 |
| 20 |
27 1/ 2 |
1-11/16 |
23 |
20 |
1-1/8 |
25 |
| 24 |
32 |
1-7/8 |
27-1/4 |
20 |
1-1/4 |
29 1/ 2 |
Все виды титановых фланцев по спецификации ASME B16.5 - Материал в основном C.P. Титан
титановый скользящий фланц
титановый слепой фланц
Титановый фланц на шее сварки
Титановый фланц обмотка
Другие смежные продукты
--- ГР2 титановые шестигранные болты DIN933 и титановые шестигранные гайки DIN934
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
--- Титановые бесшовные / сварочные трубы для химической промышленности
Сырье--- Инспекционный материал--- Резание--- Нагревание--- Форжирование-- Тепловая обработка-- Обработка
Сверление, маркировка, промывка, окончательное испытание, упаковка, доставка
Пакет и доставка
Все пакеты используют стандартный экспортовый фанеровый корпус.
