Детали продукта
Место происхождения: Baoji, Китай
Фирменное наименование: LIHUA
Сертификация: ISO9001, TUV etc.
Номер модели: LH-WN
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $25/pc--US dollar $85/pc
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 3-15 рабочих дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 50000 ПК в месяц
Название продукта: |
Фланец титана WN |
Стандарт: |
ASME B16.5 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Поверхность для заклеивания: |
RF, FF, TG, RJ etc. |
размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
отполированный |
Метод: |
Выкованный и CNC подвергал механической обработке |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |
Название продукта: |
Фланец титана WN |
Стандарт: |
ASME B16.5 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Поверхность для заклеивания: |
RF, FF, TG, RJ etc. |
размер: |
NPS 1/2 - NPS 24 (DN 10 ДО 2000) |
Давление: |
150#-2500# |
Поверхность: |
отполированный |
Метод: |
Выкованный и CNC подвергал механической обработке |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |

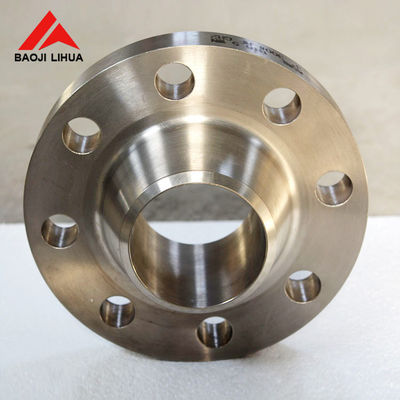

Фланец 6" шеи сварки стороны высокого титана давления WN RF плоский для поверхности отполированной химической промышленностью

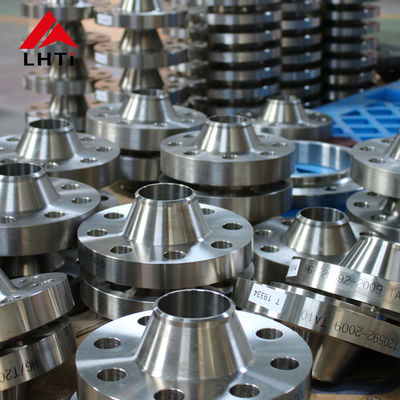

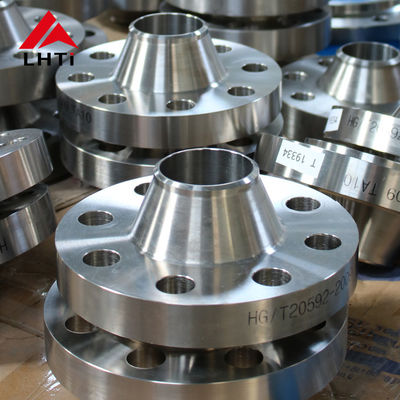

Фланец шеи сварки титана
Фланцы шеи сварки титана соответствующие для трубопроводов с большими зыбкост в давлении или температуре или трубопроводах с высокой температурой, высоким давлением и низкой температурой, и также использованы для трубопроводов которые транспортируют дорогие, огнеопасные и взрывно средства массовой информации. Фланец шеи сварки титана не легок быть деформированным, хорошо загерметизированным, и широко использованным.
Материал: Gr1, Gr2, Gr5, Gr7, Gr12
Стандарт: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Размер: 1/2 " | 30" N.B., NPS 1/2 - NPS 24 (DN 10 ДО 2000).
Давление Clase: PN0.25~32Mpa/(DIN) PN6, PN10, PN16, PN25 хотя PN250/150LB, 250LB, 300LB, 400 LB, 500LB, 600 LB, 900LB, 1500LB, 2500LB.
Поверхность для заклеивания: RF, FF, TG, RJ etc.
Метод: Froged и CNC подвергли механической обработке
| Класс 150 фланца шеи сварки титана | ||||||||||
| Nom. Размер трубы | Dia фланца. | Служите фланцем толщиной | Dia эпицентра деятельности. На основании | Поднятый Dia стороны. | Dia эпицентра деятельности. на этап сварки | Но. отверстий | Dia. болтов | Dia. круга болта | Dia скважины. | Длина через эпицентр деятельности |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2,88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4,00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4,03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6,07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8,63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10,02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12,00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14,00 | 12 | 1 | 18-3/4 | 13,25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16,00 | 16 | 1 | 21-1/4 | 15,25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18,00 | 16 | 1-1/8 | 22-3/4 | 17,25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20,00 | 20 | 1-1/8 | 25 | 19,25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24,00 | 20 | 1-1/4 | 29-1/2 | 23,25 | 6 |
Детальные изображения
Применения
Производственный процесс
Наша фабрика
Запас
Все тесты
Визуальный испытывать (VT)
Ультразвуковой испытывать (UT)
Радиографический испытывать (RT)
Испытание магнитной частицы (MT)
Испытывать пенетранта/краска прорезывает (PT)
Испытывать вихревого тока (ET)
Акустическая эмиссия (AE)
Качественный осмотр
Упаковка
