Детали продукта
Место происхождения: Baoji, Китай
Фирменное наименование: LIHUA
Сертификация: ISO9001, TUV etc.
Номер модели: LH-WN
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $25/pc--US dollar $85/pc
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 3-15 дней работы
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: 5000 PCS в месяц
Наименование продукта: |
Титановые концы |
Стандартный: |
ASME B16.9 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Тип: |
Короткий рисунок, длинный рисунок |
Размер: |
NPS1/2′′-48′′ (DN15-1200) |
Толщина стены: |
Sch10s Sch80s или больше до Sch160s |
Поверхность: |
Очистка, полировка, песочница |
Техника: |
безшовный/сваренный |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |
Наименование продукта: |
Титановые концы |
Стандартный: |
ASME B16.9 |
Материал: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Применение: |
Химическая промышленность |
Тип: |
Короткий рисунок, длинный рисунок |
Размер: |
NPS1/2′′-48′′ (DN15-1200) |
Толщина стены: |
Sch10s Sch80s или больше до Sch160s |
Поверхность: |
Очистка, полировка, песочница |
Техника: |
безшовный/сваренный |
Осмотр: |
Ультразвуковой испытывать & материальный отчет по испытанию EN10204.3.1 |
ГР2 Титановый стуб конечная цена ASME B16.9
1Наша компания.
Как ведущий производитель титановых изделий более 16 лет, мы экспортировали титановые фланцы во многие страны, включая Италию, Россию, Турцию и Чили и т. Д.Качество нашей продукции широко признано.Поэтому вы должны доверять нашей компании.
2. Информация о продукте Титанового сварного шейного фланца
Материал:Уровень 1, 2, 5, 7, 12
Стандарт:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Размер:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Техника: без швов / сварные /Прочие изделия, изготовленные из металла или из других материалов
Преимущества:
Информация о продукте титановых концовок ступов класса 2
Уровень:GR1 GR2 GR5 GR7 GR9 GR12
Стандарт:ASME B16.9
Тип:Короткий рисунок, длинный рисунок
Техик:Без швов/сварные
Размер:NPS1/2′′-48′′ (DN15-1200)
Толщина стенки:Sch10s Sch80s или больше до Sch160s
Поверхность:Очистка, полировка, песочница
Преимущества титановых наконечников ступней класса 2
Низкая плотность
Высокая прочность
Отличная коррозионная стойкость
Хорошая теплопроводность
Выработка высокоточного оборудования
Легкий вес
Отличное соотношение прочности и веса
Устойчивость к высоким температурам
Устойчивость к низким температурам
Долгий срок службы

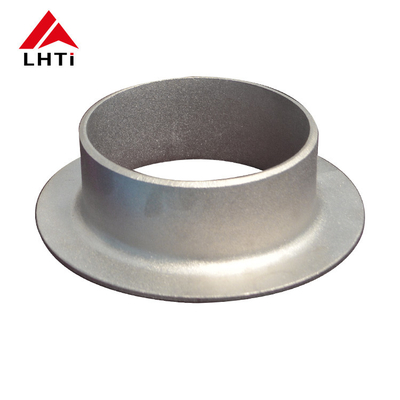

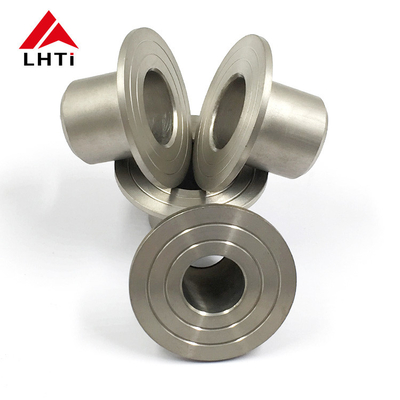

Подробные изображения титановых концов ступней Gr2
Использование титановых концов класса 2
Трубопроводы высокого давления в нефтегазовой промышленности
Оборудование для обработки целлюлозы и бумаги
Морское строительство и судостроение
Водоснабжение и морская вода
Химические процессы, включающие окислительные среды и окислительные кислоты
Конструкционные характеристики, стандарты и преимущества титановых концов GR2
Титановые фитинги класса 2 - это фитинги, сварные на коленках, изготовленные из коммерчески чистого титана класса 2 (UNS R50400).как показано на рисунке 1Он обычно используется с закрученными фланцами или уплотнениями для формирования болтовой сборки.Толщина круга P не должна быть меньше номинальной толщины стенки трубы tДиаметр круга G соответствует стандартной обрабатываемой поверхности фланца RF. Между перекрывающимися и прямыми секциями труб должны быть установлены филе, чтобы избежать концентрации напряжения.Радиус филета R соответствует радиусу, определенному для фланца или уплотнения.
Спецификация для класса 300 Титановые концы
| Размер концов | ||||||||||
| Ном. труба Размер |
Фланж Диа. | Фланц толстый. | Хаб Диа, на базе. | Повышенное лицо Диа. | Хаб Диа, в Велд-Пойнт. | Нет, нет, нет. из Дырки |
Диа. Из Свинки |
Диа. Круг болта |
Скучно Диа. |
Длина Через центр |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

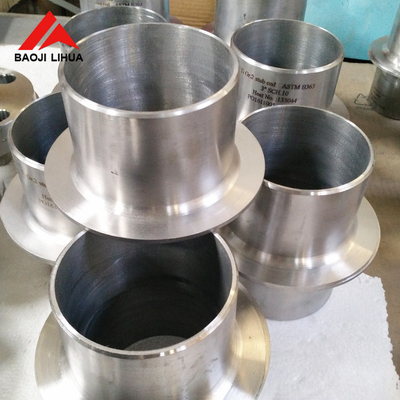

4. Детальные изображенияТитановые концы
(2) ИспытаниеТитановые концы
5. Сопутствующие изделия из титанового сварного шейного фланца
6Все тесты на титановый сварный шнур
Визуальное испытание (VT)
Ультразвуковое испытание (УТ)
Рентгенографическое исследование (RT)
Проверка магнитных частиц (MT)
Испытание проникновения/проникновение красителя (PT)
Испытание тока вихря (ET)
Акустические выбросы (AE)
7. Требования к прочности тягиТитановые концы
| Уровень | Прочность на растяжение ((мин) | Устойчивость выброса ((мин) | Удлинение ((%) | ||
| Кс | М Па | Кс | М Па | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
