Детали продукта
Место происхождения: Китай Baoji
Фирменное наименование: LHTi
Сертификация: ISO9001:2015
Номер модели: ТАК фланец
Условия оплаты & доставки
Количество мин заказа: 5
Цена: USD$25/pcs--USD$80/pcs
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: трудодень 10
Поставка способности: 5000pcs в месяц
Материал: |
F2 F7 F12 |
Стандарт: |
ANSI 16,5 |
Поверхность для заклеивания: |
RF, FF, TG, RJ etc. |
Тип: |
ТАК фланец |
применение: |
штуцеры трубы |
Испытывать: |
UT% PT% |
Поверхность: |
отполированный |
Название продукта: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ТАК смещают на фланец RF Ø2» 300# титана |
Материал: |
F2 F7 F12 |
Стандарт: |
ANSI 16,5 |
Поверхность для заклеивания: |
RF, FF, TG, RJ etc. |
Тип: |
ТАК фланец |
применение: |
штуцеры трубы |
Испытывать: |
UT% PT% |
Поверхность: |
отполированный |
Название продукта: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ТАК смещают на фланец RF Ø2» 300# титана |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 ТАК смещают на фланец RF Ø2» 300# титана
Выскальзывание титана на фланце широко использовано в петрохимическом, нефти и газ, производстве электроэнергии, оптовых жидкостном транспорте, химический, фармацевтический, пульпа и бумага, ткани и другие индустрии. Весь из наших фланцов титана изготовлены согласно международным стандартам. Фланцы титана упакованы для обеспечения что они не повреждены во время пересылки. Для экспорта, стандартная упаковка экспорта сделана в коробках переклейки. Все фланцы титана отмечены с рангом, серией никакой, размером, степенью и нашей торговой маркой. Мы также признаваем подгонянные маркировки на фланцах титана.
Выскальзывание титана ANSI B16.5 на фланце
Название продукта: Титана фланец ТАК
Стандарт: ANSI/ASME B16.5
Материал: Gr1 Gr2 Gr5 Gr7 Gr12
Применение: Химическая промышленность
Поверхность для заклеивания: RF, FF, TG, RJ etc.
Размер: 1/2 '' ~80" (DN10~3600)
Давление: 150#-2500#
Поверхность: Отполированный
Метод: Выкованный и CNC подвергал механической обработке
Осмотр: UT% PT%
Сертификат: ISO9001, TUV etc.
MOQ: 1PC
| Выскальзывание титана ANSI B16.5 на классе 150 фланца | |||||||||
| Nom. Размер трубы | Dia фланца. | Служите фланцем толщиной | Dia эпицентра деятельности. На основании | Поднятый Dia стороны. | Но. отверстий | Dia. болтов | Dia. круга болта | Dia скважины. | Длина через эпицентр деятельности |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1,09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4,07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8,72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14,14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16,16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18,18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20,20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24,25 | 3-1/4 |
| Выскальзывание 16,5 титана ANSI b на классе 300 фланца | |||||||||
| Nom. Размер трубы | Dia фланца. | Служите фланцем толщиной | Dia эпицентра деятельности. На основании | Поднятый Dia стороны. | Но. отверстий | Dia. болтов | Dia. круга болта | Dia скважины. | Длина через эпицентр деятельности |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1,09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1,36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1,70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1,95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2,44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2,94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3,57 | 1-11/16 |

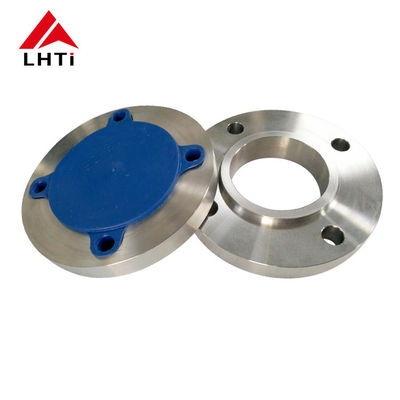

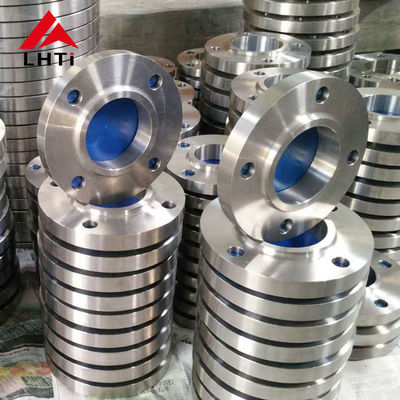

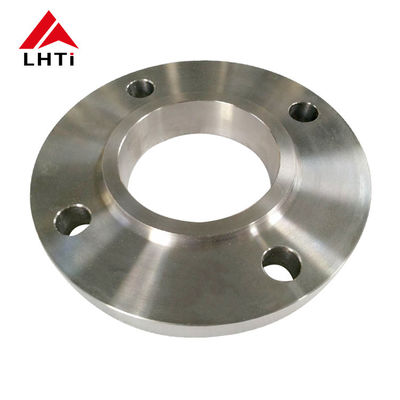

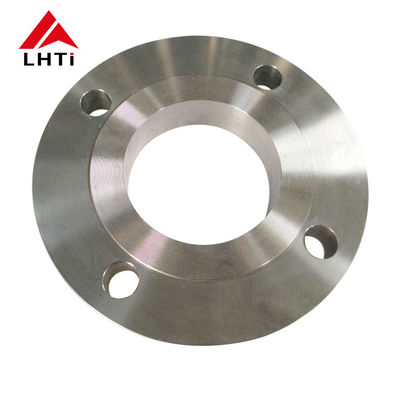

Детальные изображения выскальзывания титана ANSI B16.5 на фланце
Пакет фланца титана
