Детали продукта
Место происхождения: Китай Baoji
Фирменное наименование: LHTi
Сертификация: ISO9001:2015
Номер модели: ТАК фланец
Условия оплаты & доставки
Количество мин заказа: 5
Цена: USD$25/pcs--USD$80/pcs
Упаковывая детали: Созданный программу-оболочку пеной, который содержат в коробке переклейки для экспорта
Время доставки: 10 рабочий день
Поставка способности: 5000 ПК в месяц
Материал: |
Ф2 Ф7 Ф12 |
Стандарт: |
АНСИ 16.5 |
Уплотнительная поверхность: |
РФ, ФФ, ТГ, РДЖ и т. Д. |
Тип: |
SO фланец |
Заявление: |
фитинги |
Тестирование: |
UT% PT% |
Поверхность: |
Полированный |
наименование товара: |
ASTM B381 Gr F5 и ASME SB титановый класс 2 F2 накидной фланец для трубных фитингов |
Материал: |
Ф2 Ф7 Ф12 |
Стандарт: |
АНСИ 16.5 |
Уплотнительная поверхность: |
РФ, ФФ, ТГ, РДЖ и т. Д. |
Тип: |
SO фланец |
Заявление: |
фитинги |
Тестирование: |
UT% PT% |
Поверхность: |
Полированный |
наименование товара: |
ASTM B381 Gr F5 и ASME SB титановый класс 2 F2 накидной фланец для трубных фитингов |

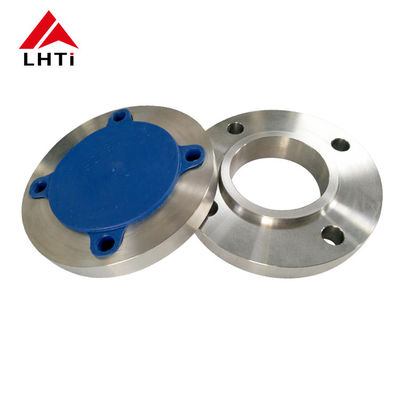

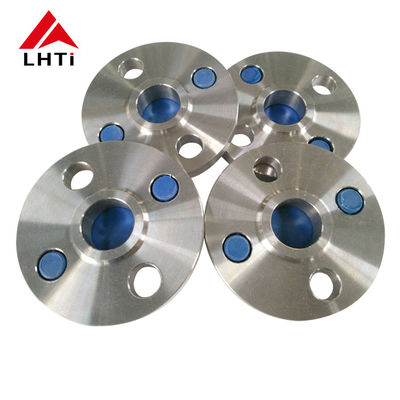

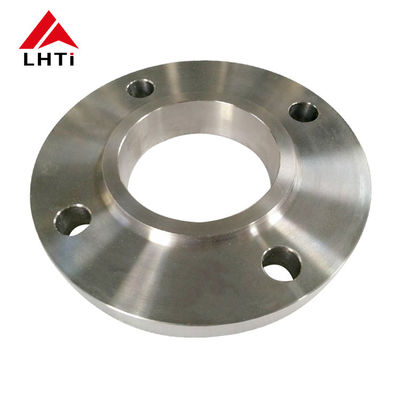

ASTM B381 Gr F5 и ASME SB титановый класс 2 F2 накидной фланец для трубных фитингов
Информация о товаре
| Товар | титановая накладка на фланец |
| Заявление | Сосуды под давлением для котлов, химическая, нефтяная, судостроительная, фармацевтическая, металлургическая, машиностроительная |
| Стандарт | АНСИ Б16.5, АСМЭ Б16.5, ЭН1092-1, ДЖИС Б2220, ДИН2627-2628 |
| Материал | Гр1, Гр2, Гр5, Гр7, Гр9, Гр12 |
| Размер | 1/2''~80''(DN10~3600) |
| Давление | ANSI: Класс 150-2500 DIN:PN6-PN250 |
| Уплотнительная поверхность | РФ, ФФ, ТГ, РДЖ и т. Д. |
| Техника | Froged и ЧПУ |
Технические характеристики
| Титановый накладной фланец класса 150 | |||||||||
| Ном. Трубка Размер | Фланец Диаметр | Фланец Толстый | Диаметр ступицыНа базе | Поднятый Диаметр лица | Нет. из Отверстия | Диаметр Из Болты | Диаметрболтового круга | Скважина Диаметр | Длина Через концентратор |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 16 сентября | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 16/11 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 16/11 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8,72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10,88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12,88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
Преимущества
Наши пресс-формы для фланцев очень полны, поэтому мы можем производить фланцы по всем стандартам, включая EN1092-1, ASME B16.5, DIN и BS и т. д.
Долгий срок службы
Сопротивление ржавчине
Высокая предел прочности и предел прочности при растяжении
Отличное соотношение прочности и веса
Устойчивость к высоким температурам
Устойчивость к низким температурам
Хорошая теплопроводность
Отличная пластичность и свариваемость
Подробные изображения
Приложения
Производственный процесс
