Детали продукта
Место происхождения: Китай, Шэньси, Baoji (долина титана Китая)
Фирменное наименование: LHTi
Сертификация: ISO9001:2015
Номер модели: WN
Условия оплаты & доставки
Количество мин заказа: 1 ПК
Цена: $35-258 / pc
Упаковывая детали: Стандартная экспортная упаковка: защитная пена и EPE внутри и фанерный ящик снаружи.
Время доставки: 10-15 дней
Условия оплаты: Л/К, Т/Т, Д/П, Д/А, Вестерн Юнион
Поставка способности: 100000 шт в месяц
Материал: |
Титан Gr2 Gr5 Gr7 |
Тип: |
WN (фланец с приварной горловиной) |
Стандартный: |
АСМЭ/АСТМ Б16.5 |
Размер: |
1/2''~80" |
Класс: |
Класс 150 Класс 300 Класс 600 Класс 900 Класс 1500 |
Качественный тест: |
УТ,ПТ и т.д. |
МОК: |
1pc |
Тест третьей стороны: |
ТУВ, СГС, БВ етк. |
Наименование продукта: |
Обработанный с ЧПУ UNS R50400 UNS R56400 F2 Титановый фланец bl Глухой фланец |
Материал: |
Титан Gr2 Gr5 Gr7 |
Тип: |
WN (фланец с приварной горловиной) |
Стандартный: |
АСМЭ/АСТМ Б16.5 |
Размер: |
1/2''~80" |
Класс: |
Класс 150 Класс 300 Класс 600 Класс 900 Класс 1500 |
Качественный тест: |
УТ,ПТ и т.д. |
МОК: |
1pc |
Тест третьей стороны: |
ТУВ, СГС, БВ етк. |
Наименование продукта: |
Обработанный с ЧПУ UNS R50400 UNS R56400 F2 Титановый фланец bl Глухой фланец |

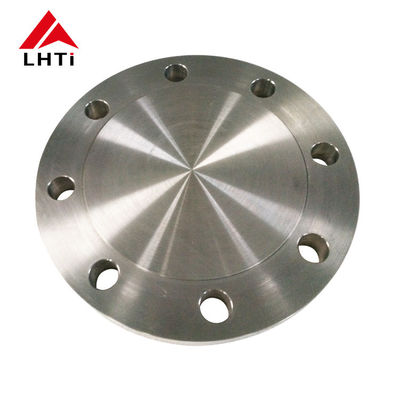

CNC-обработка UNS R50400 UNS R56400 F2 Титановый фланц слепой фланц
BL фланц также известен как слепой фланц. это форма соединения фланца. это на самом деле фланц без отверстия посередине. одна из его функций - блокировать конец трубопровода,и другой - облегчить удаление мусора в трубопроводе во время технического обслуживанияЧто касается блокировочного эффекта, то он имеет тот же эффект, что и крышка и вставка.который очень удобно демонтировать..
Наименование изделия: Титановый слепой фланц
Стандарт: ANSI / ASME B16.5
Материал: Gr1 Gr2 Gr5 Gr7 Gr12
Применение: Химическая промышленность
Цена на единицу: $25/единица-$85/единицу
Поверхность уплотнения: RF, FF, TG, RJ и т.д.
Размер: NPS 1/2 - NPS 24 ((DN 10 - 2000)
Давление: 150#-2500#
Поверхность: полированная >
Техника: кованые и станковые
Инспекция: UT% PT%
Сертификат: ISO9001, TUV и т.д.
Все тесты качества титановой фланцы BL:
Визуальное испытание (VT)
Ультразвуковое испытание (УТ)
Рентгенографическое исследование (RT)
Проверка магнитных частиц (MT)
Испытание проникновения/проникновение красителя (PT)
Испытание тока вихря (ET)
Акустические выбросы (AE)
Детальное изображение титанового фланца BL:
| Титановый слепой фланц класса 150 | ||||||
| Размер трубы | Фланж Диа. | Толщина фланца | Повышенное лицо Диа. | Количество отверстий | Диаметры болтов | Диа. Круга Вулта |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-2/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23 1/ 2 | 1-7/16 | 18 1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27 1/ 2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29 1/ 2 |
| Титановый слепой фланц класса 300 | ||||||
| Размер трубы | Фланж Диа. | Толщина фланца | Повышенное лицо Диа. | Количество отверстий | Диа. из болтов | Диа. Круга Вулта |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
