Детали продукта
Место происхождения: BaoJi Шэньси Китай
Фирменное наименование: LHTI
Сертификация: ISO9001
Номер модели: LH-145
Условия оплаты & доставки
Количество мин заказа: 5 частей
Цена: US dollar $10/pc-US dollar $60/pc
Условия оплаты: L/C, D/P, T/T, западное соединение, PayPal etc
Поставка способности: 10000 частей в месяц
Материал: |
Титан |
Ранг: |
Гр1, Гр2 |
Очищенность: |
99,5% мин. |
Степень: |
степень /90 45 градусов |
Радиус: |
Длинный радиус |
Ключевые слова: |
Локоть титана |
Ключевое слово: |
загибы титана |
Ключевые слова: |
штуцеры титана пускают по трубам |
пакет: |
случай plwood |
Поверхность: |
мариновать поверхностный/Sandblasting поверхность etc |
Материал: |
Титан |
Ранг: |
Гр1, Гр2 |
Очищенность: |
99,5% мин. |
Степень: |
степень /90 45 градусов |
Радиус: |
Длинный радиус |
Ключевые слова: |
Локоть титана |
Ключевое слово: |
загибы титана |
Ключевые слова: |
штуцеры титана пускают по трубам |
пакет: |
случай plwood |
Поверхность: |
мариновать поверхностный/Sandblasting поверхность etc |

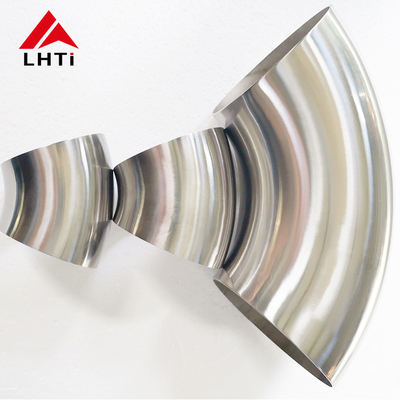

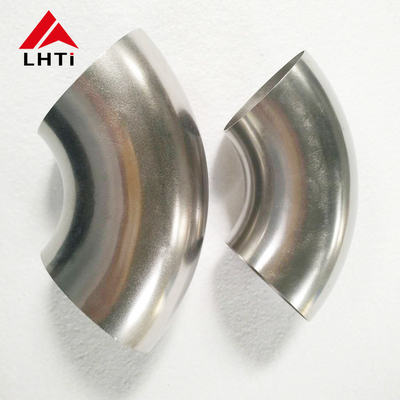

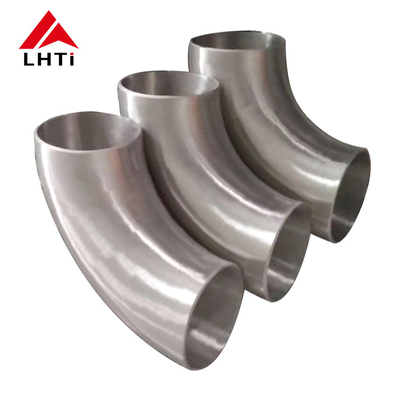

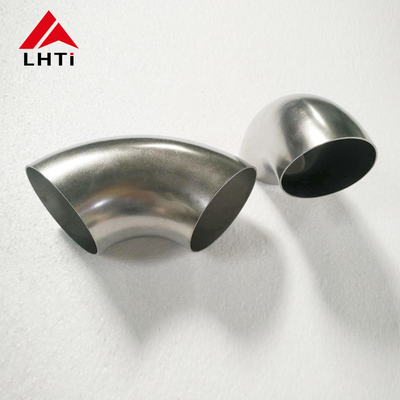

Чистый локоть титана, 45 Deg труба титана 90 Deg
Допуски размеров трубки титана соответствуют ASME B16.9. Толщины стены титана приспосабливая соответствуют со стандартным расписанием 10S и трубой стены 40S ASME B36.19M.
детали 1.More
| Локоть титана | |
| Материал | Титан (Gr1, Gr2, Gr7, Gr12) |
| Стандарт | Ansi/asme b16.9, b16.28 |
| Степень | 30D, 45D, 90D, 120D, 180D |
| Толщина стены | Sch5 s-Sch160 s (1-15mm) |
| Технический | Отжимать, сваренный, безшовный |
| Осмотр для линий заварки | Тесты рентгеновского снимка или покрасить для того чтобы прорезать тесты |
| Материальный отчет по испытанию | EN10204.3.1, химическое Composion и физические свойства |
| Маркировка продукта | Все продукты отмечены лазером после того как они закончены |
| Применение | Нефть, химическая промышленность, Chloralkali, металлургия, углероживание, рефрижерация, легкая промышленность, индустрия соли, электричество, etc. |
| Certifcate | Оценка Германии TUV, ISO9001: 2008 |
| Оплата | T/T заранее, L/C по предъявлении, соединение Weastern, PayPal, Escrow, |
| пакет | Полиэтиленовый пакет во-первых, после этого сформировать внутрь, случай переклейки снаружи |
| Свет N.P.S расписания 10S. | Расписание 40S стандартное N.P.S. | ||||||||||||||||
| Номинальный размер трубы | Внешний диаметр | Центр, который нужно смотреть на | Толщина стены | Внутри диаметра | Приблизительно вес в Lbs. /Kgs. | Толщина стены | Внутри диаметра | Приблизительно вес в Lbs. /Kgs. | |||||||||
| в | mm | в | mm | в | mm | в | mm | в | mm | lb | kg | в | mm | в | mm | lb | kg |
| ″ 1/2 | 15 | 0,84 | 21,34 | 0,63 | 15,88 | 0,08 | 2,11 | 0,67 | 17,12 | 0,04 | 0,02 | 0,11 | 2,77 | 0,62 | 15,80 | 0,05 | 0,02 |
| 3/4 ″ | 20 | 1,05 | 26,67 | 0,44 | 11,11 | 0,08 | 2,11 | 0,88 | 22,45 | 0,04 | 0,02 | 0,11 | 2,87 | 0,82 | 20,93 | 0,05 | 0,02 |
| 1 ″ | 25 | 1,32 | 33,40 | 0,88 | 22,23 | 0,11 | 2,77 | 1,10 | 27,86 | 0,11 | 0,05 | 0,13 | 3,38 | 1,05 | 26,64 | 0,14 | 0,06 |
| 1-1/4 ″ | 32 | 1,66 | 42,16 | 1,00 | 25,40 | 0,11 | 2,77 | 1,44 | 36,63 | 0,14 | 0,06 | 0,14 | 3,56 | 1,38 | 35,05 | 0,22 | 0,10 |
| 1-1/2 ″ | 40 | 1,90 | 48,26 | 1,13 | 28,58 | 0,11 | 2,77 | 1,68 | 42,72 | 0,22 | 0,10 | 0,15 | 3,68 | 1,61 | 40,89 | 0,28 | 0,13 |
| 2 ″ | 50 | 2,38 | 60,33 | 1,38 | 34,93 | 0,11 | 2,77 | 2,16 | 54,79 | 0,32 | 0,15 | 0,15 | 3,91 | 2,07 | 52,50 | 0,50 | 0,23 |
| 2-1/2 ″ | 65 | 2,88 | 73,03 | 1,75 | 44,45 | 0,12 | 3,05 | 2,64 | 66,93 | 0,61 | 0,28 | 0,20 | 5,16 | 2,47 | 62,71 | 0,97 | 0,44 |
| 3 ″ | 80 | 3,50 | 88,90 | 2,00 | 50,80 | 0,12 | 3,05 | 3,26 | 82,80 | 0,79 | 0,36 | 0,22 | 5,49 | 3,07 | 77,93 | 1,36 | 0,62 |
| 3-1/2 ″ | 90 | 4,00 | 101,60 | 2,25 | 57,15 | 0,12 | 3,05 | 3,76 | 95,50 | 0,95 | 0,43 | 0,23 | 5,74 | 3,55 | 90,12 | 1,79 | 0,81 |
| 4 ″ | 100 | 4,50 | 114,30 | 2,50 | 63,50 | 0,12 | 3,05 | 4,26 | 108,20 | 1,36 | 0,62 | 0,24 | 6,02 | 4,03 | 102,26 | 2,63 | 1,19 |
| 5 ″ | 125 | 5,56 | 141,30 | 3,13 | 79,38 | 0,13 | 3,40 | 5,30 | 134,49 | 2,29 | 1,04 | 0,26 | 6,55 | 5,05 | 128,19 | 4,33 | 1,96 |
| 6 ″ | 150 | 6,63 | 168,28 | 3,75 | 95,25 | 0,13 | 3,40 | 6,36 | 161,47 | 3,43 | 1,56 | 0,28 | 7,11 | 6,07 | 154,05 | 6,86 | 3,11 |
| 8 ″ | 200 | 8,63 | 219,08 | 5,00 | 127,00 | 0,15 | 3,76 | 8,33 | 211,56 | 6,75 | 3,06 | 0,32 | 8,18 | 7,98 | 202,72 | 13,50 | 6,12 |
| 10 ″ | 250 | 10,75 | 273,05 | 6,25 | 158,75 | 0,17 | 4,19 | 10,42 | 264,67 | 12,50 | 5,67 | 0,37 | 9,27 | 10,02 | 254,51 | 24,50 | 11,11 |
| 12 ″ | 300 | 12,75 | 323,85 | 7,50 | 190,50 | 0,18 | 4,57 | 12,39 | 314,71 | 17,00 | 7,71 | 0,38 | 9,53 | 12,00 | 304,80 | 37,50 | 17,01 |
| 14 ″ | 350 | 14,00 | 355,60 | 8,75 | 222,25 | 0,19 | 4,78 | 13,62 | 346,05 | 23,00 | 10,43 | 0,38 | 9,53 | 13,25 | 336,55 | 44,50 | 20,18 |
| 16 ″ | 400 | 16,00 | 406,40 | 10,00 | 254,00 | 0,19 | 4,78 | 15,62 | 396,85 | 30,00 | 13,61 | 0,38 | 9,53 | 15,25 | 387,35 | 58,00 | 26,30 |
| 18 ″ | 450 | 18,00 | 457,20 | 11,25 | 285,75 | 0,19 | 4,78 | 17,62 | 447,65 | 38,00 | 17,23 | 0,38 | 9,53 | 17,25 | 438,15 | 75,00 | 34,01 |
| 20 ″ | 500 | 20,00 | 508,00 | 12,50 | 317,50 | 0,22 | 5,54 | 19,56 | 496,93 | 63,00 | 28,57 | 0,38 | 9,53 | 19,25 | 488,95 | 94,00 | 42,63 |
| 24 ″ | 600 | 24,00 | 609,60 | 15,00 | 381,00 | 0,25 | 6,35 | 23,50 | 596,90 | 89,00 | 40,36 | 0,38 | 9,53 | 23,25 | 590,55 | 133,00 | 60,32 |
| Свет N.P.S расписания 10S. | Расписание 40S стандартное N.P.S. | ||||||||||||||||
| Номинальный размер трубы | Внешний диаметр | Центр, который нужно смотреть на | Внутри диаметра | Толщина стены | Приблизительно вес. в Lbs. /Kgs. | Внутри диаметра | Толщина стены | Приблизительно вес в Lbs. /Kgs. | |||||||||
| в | mm | в | mm | в | mm | в | mm | в | mm | lb | kg | в | mm | в | mm | lb | kg |
| ″ 1/2 | 15 | 0,84 | 21,34 | 1,50 | 38,10 | 0,67 | 17,12 | 0,08 | 2,11 | 0,08 | 0,04 | 0,62 | 15,80 | 0,11 | 2,77 | 0,10 | 0,05 |
| 3/4 ″ | 20 | 1,05 | 26,67 | 1,13 | 28,58 | 0,88 | 22,45 | 0,08 | 2,11 | 0,09 | 0,04 | 0,82 | 20,93 | 0,11 | 2,87 | 0,11 | 0,05 |
| 1 ″ | 25 | 1,32 | 33,40 | 1,50 | 38,10 | 1,10 | 27,86 | 0,11 | 2,77 | 0,17 | 0,08 | 1,05 | 26,64 | 0,13 | 3,38 | 0,20 | 0,09 |
| 1-1/4 ″ | 32 | 1,66 | 42,16 | 1,88 | 47,63 | 1,44 | 36,63 | 0,11 | 2,77 | 0,29 | 0,13 | 1,38 | 35,05 | 0,14 | 3,56 | 0,32 | 0,15 |
| 1-1/2 ″ | 40 | 1,90 | 48,26 | 2,25 | 57,15 | 1,68 | 42,72 | 0,11 | 2,77 | 0,39 | 0,18 | 1,61 | 40,89 | 0,15 | 3,68 | 0,50 | 0,23 |
| 2 ″ | 50 | 2,38 | 60,33 | 3,00 | 76,20 | 2,16 | 54,79 | 0,11 | 2,77 | 0,65 | 0,29 | 2,07 | 52,50 | 0,15 | 3,91 | 0,89 | 0,40 |
| 2-1/2 ″ | 65 | 2,88 | 73,03 | 3,75 | 95,25 | 2,64 | 66,93 | 0,12 | 3,05 | 1,08 | 0,49 | 2,47 | 62,71 | 0,20 | 5,16 | 1,72 | 0,78 |
| 3 ″ | 80 | 3,50 | 88,90 | 4,50 | 114,30 | 3,26 | 82,80 | 0,12 | 3,05 | 1,54 | 0,70 | 3,07 | 77,93 | 0,22 | 5,49 | 2,75 | 1,25 |
| 3-1/2 ″ | 90 | 4,00 | 101,60 | 5,25 | 133,35 | 3,76 | 95,50 | 0,12 | 3,05 | 2,14 | 0,97 | 3,55 | 90,12 | 0,23 | 5,74 | 3,57 | 1,62 |
| 4 ″ | 100 | 4,50 | 114,30 | 6,00 | 152,40 | 4,26 | 108,20 | 0,12 | 3,05 | 2,72 | 1,23 | 4,03 | 102,26 | 0,24 | 6,02 | 5,26 | 2,39 |
| 5 ″ | 125 | 5,56 | 141,30 | 7,50 | 190,50 | 5,30 | 134,49 | 0,13 | 3,40 | 4,58 | 2,08 | 5,05 | 128,19 | 0,26 | 6,55 | 8,65 | 3,92 |
| 6 ″ | 150 | 6,63 | 168,28 | 9,00 | 228,60 | 6,36 | 161,47 | 0,13 | 3,40 | 6,86 | 3,11 | 6,07 | 154,05 | 0,28 | 7,11 | 13,75 | 6,24 |
| 8 ″ | 200 | 8,63 | 219,08 | 12,00 | 304,80 | 8,33 | 211,56 | 0,15 | 3,76 | 13,50 | 6,12 | 7,98 | 202,72 | 0,32 | 8,18 | 27,00 | 12,24 |
| 10 ″ | 250 | 10,75 | 273,05 | 15,00 | 381,00 | 10,42 | 264,67 | 0,17 | 4,19 | 25,00 | 11,34 | 10,02 | 254,51 | 0,37 | 9,27 | 48,50 | 22,00 |
| 12 ″ | 300 | 12,75 | 323,85 | 18,00 | 457,20 | 12,39 | 314,71 | 0,18 | 4,57 | 34,00 | 15,42 | 12,00 | 304,80 | 0,38 | 9,53 | 75,00 | 34,01 |
| 14 ″ | 350 | 14,00 | 355,60 | 21,00 | 533,40 | 13,62 | 346,05 | 0,19 | 4,78 | 46,00 | 20,86 | 13,25 | 336,55 | 0,38 | 9,53 | 89,00 | 40,36 |
| 16 ″ | 400 | 16,00 | 406,40 | 24,00 | 609,60 | 15,62 | 396,85 | 0,19 | 4,78 | 60,00 | 27,21 | 15,25 | 387,35 | 0,38 | 9,53 | 116,00 | 52,61 |
| 18 ″ | 450 | 18,00 | 457,20 | 27,00 | 685,80 | 17,62 | 447,65 | 0,19 | 4,78 | 75,00 | 34,01 | 17,25 | 438,15 | 0,38 | 9,53 | 154,00 | 69,84 |
| 20 ″ | 500 | 20,00 | 508,00 | 30,00 | 762,00 | 19,56 | 496,93 | 0,22 | 5,54 | 126,00 | 57,14 | 19,25 | 488,95 | 0,38 | 9,53 | 189,00 | 85,71 |
| 24 ″ | 600 | 24,00 | 609,60 | 36,00 | 914,40 | 23,50 | 596,90 | 0,25 | 6,35 | 177,00 | 80,27 | 23,25 | 590,55 | 0,38 | 9,53 | 265,00 | 120,18 |
