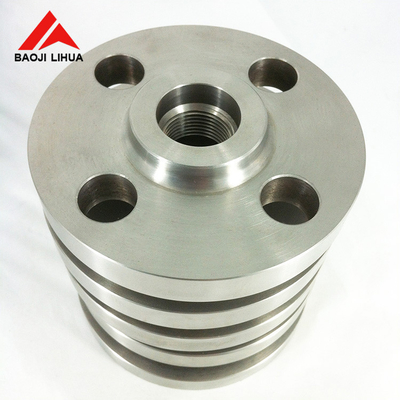

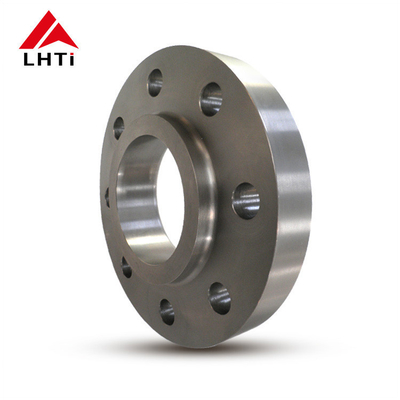

Титановый сдвиг на фланце SO Фланце ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF Поднятая поверхность для трубопроводной промышленности

2. классы ASME B16.5 Титановый сдвиг на фланце

Титановые скользящие фланцы ASME B16.5обычно доступны в различных сортах титана и титановых сплавов. Выбор сорта зависит от конкретных требований к применению, включая коррозионную стойкость, механические свойства,и затратные соображения.

1. Коммерчески чистый титан:

   • Класс 2 (UNS R50400): Это наиболее широко используемый класс титана из-за его отличной коррозионной стойкости, формальности и свариваемости.Подходит для широкого спектра промышленных применений, где требуется умеренная прочность и хорошая коррозионная стойкость.

2. Титановые сплавы:

   • Степень 5 (Ti-6Al-4V, UNS R56400): это наиболее часто используемый сплав титана, известный своей высокой прочностью, легкими свойствами и отличной коррозионной стойкостью.морской, и химической промышленности.
   • Титан 7 класса (UNS R52400): Известный своей превосходной свариваемостью и коррозионной стойкостью в среде уменьшения и легкой окисления, титан 7 класса часто используется в оборудовании для химической обработки.
   • Степень 12 (UNS R53400): этот титановый сплав обладает отличной коррозионной стойкостью в сильно окисляющих условиях и хорошо подходит для химической обработки и морских применений.
   • Степень 23 (Ti-6Al-4V ELI, UNS R56401): аналогична классу 5, но с чрезвычайно низким содержанием интерстициалов (ELI),Титановый сплав 23 класса используется в медицинских и аэрокосмических приложениях, где требуется биосовместимость и высокая прочность..

3. ТемператураСпецификации для ASME B16.5 Титановый сдвиг на фланце

4.Титановый скольжение на фланце инспекции

Визуальное испытание (VT):Это включает визуальное осмотр поверхности сварки и фланца для обнаружения любых видимых дефектов, таких как трещины, пористость или неправильные профили сварки.

Ультразвуковое испытание (УТ):Этот метод использует высокочастотные звуковые волны для обнаружения внутренних дефектов в материале, таких как пустоты, включения или трещины.

Рентгенографическое исследование (RT):Этот метод использует рентгеновские или гамма-лучи для получения изображений внутренней структуры сварки и фланца. Он эффективен для обнаружения внутренних дефектов и оценки качества сварки.

Проверка магнитных частиц (МТ):МТ используется для обнаружения поверхностных и околоповерхностных дефектов ферромагнитных материалов.Этот метод может быть не применим, если рядом нет магнитных материалов или покрытий, которые могут быть намагничены..

Проверка проницаемого вещества/проницаемого вещества красителя (PT):ПТ включает в себя нанесение на поверхность сварки проникающего красителя, а затем удаление избыточного красителя для выявления дефектов, способных разрушить поверхность.

Испытание вихревого тока (ET):ЭТ использует электромагнитную индукцию для обнаружения поверхностных и околоповерхностных дефектов в проводящих материалах, таких как титан.

Акустическая эмиссия (AE):AE включает в себя мониторинг звуковых выбросов от материала под давлением для обнаружения изменений, указывающих на дефекты, такие как трещины или утечки.

5Применение стандарта ANSI B16.5 Титановый сдвиг на фланце

• Строительство трубопроводов:Используется для соединения участков трубопроводов, обеспечивая безопасные и беспроницаемые соединения во время транспортировки жидкости.
• Рафинерии и нефтехимические заводы:Устанавливается в обрабатывающих установках для соединения сосудов, реакторов и теплообменников, где необходима устойчивость к коррозионным химикатам.
• Оффшорные платформы:Используется на морских буровых установках и производственных площадках, чтобы выдерживать морскую среду и суровые погодные условия.
• Установки по переработке газа:Используется в компрессорах, насосах и клапанах для поддержания эксплуатационной целостности и безопасности.
