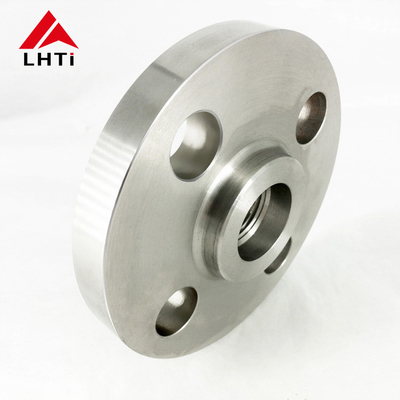

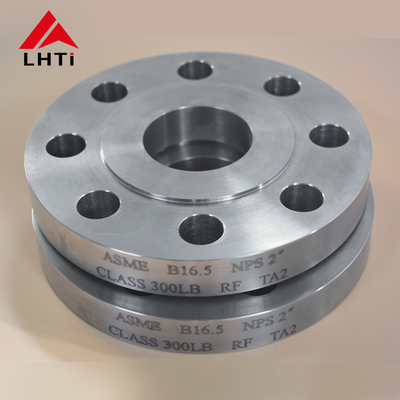

Титановый фланц для труб Ti Gr2 Gr5 ASME B16.5 SO Фланц класса 150 SORF Поднятая поверхность для химической промышленности

2. классы ASME B16.5 Титановый сдвиг на фланце

Титановый класс 2 (Ti-CP):

Состав: коммерчески чистый титан, содержащий 99,2% титана, 0,25% железа, 0,3% кислорода и следы других элементов.

Свойства:

Прочность: относительно низкая по сравнению с сплавами; выше, чем у многих сталей, но ниже, чем у титановых сплавов.

Устойчивость к коррозии: Отличная в большинстве условий, особенно против хлоридов.

Сварная способность: хорошая сварная способность и производственная способность.

Применение: химическая обработка, морская среда, медицинские имплантаты (неподъемные) и архитектура.

Титан класса 5 (Ti-6Al-4V):

Состав: Титановый сплав, содержащий 90% титана, 6% алюминия и 4% ванадия.

Свойства:

Прочность: превосходное соотношение прочности и веса, превосходящее титан 2-го класса.

Устойчивость к коррозии: хорошая коррозионная стойкость, не такая высокая, как класс 2, но подходит для многих условий.

Устойчивость к температуре: сохраняет прочность при высоких температурах, что делает его подходящим для аэрокосмических и высокопроизводительных приложений.

Применение: Аэрокосмические компоненты (аэрофлоты, реактивные двигатели), морское оборудование, медицинские имплантаты, автомобильные компоненты и спортивное оборудование.

3.Спецификации для ASME B16.5 Титановый сдвиг на фланце

Размер:1/2" (15 НБ) до 48" (1200 НБ)

СтандартыANSI B16.5, ANSI B16.47 серии A & B, MSS SP44, ASA, API-605, AWWA, чертежи по заказу

Уровень давления:Класс 150, Класс 300, Класс 400, Класс 600, Класс 900, Класс 1500, Класс 2500 PN6, PN10, PN16, PN25, PN40, PN64 и т.д.

Фланцы с просветлением из углеродистой стали:ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (слепой фланц для очков, кольцо расстояния / фланц для шины), стальная RST37.2С22.8

Фланцы с подшипником из нержавеющей стали:ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L

Фланцы из сплавной стали с подвижным (SO) расположением:ASTM A182 F1, F5, F9, F11, F22, F91

Специальные сплавные скользкие (SO) фланцы:Супер-дуплекс, никелевые сплавы

Тип поверхности фланца:Плоская (FF), поднятая (RF), кольцевая суставная (RTJ)

Покрытие/обработка поверхности:Антиржавеющая краска, масляная черная краска, желтая прозрачная, цинковая, оцинкованная холодом и горячим оцинкованным

Услуги с добавленной стоимостью:CNC-обработка, персонализированные фланцы

ASME/ANSI B16.5 150lb Сдвиг на фланце / Стандарты, размеры и вес:

4Почему мы выбираем титановые фланцы

Уменьшение веса:Титановые сплавы, используемые в фланцах, обладают отличным соотношением прочности и веса, что делает их очень желанными в аэрокосмической промышленности.Инженеры часто стремятся уменьшить вес самолета, сохраняя при этом его прочность, чтобы повысить эффективность использования топлива и эффективность полетаТитановые фланцы вносят значительный вклад в достижение этой цели за счет снижения общего веса конструкции.

Устойчивость к коррозии: Титановые фланцы обладают выдающейся коррозионной стойкостью, особенно против ионов хлорида, распространенных в морской среде.Самолеты и вертолеты, работающие в таких условиях, нуждаются в компонентах с надежной коррозионной стойкостью, где титановые фланцы играют важную роль.

Высокотемпературные характеристики:Титановые фланцы сохраняют прочность и стабильность при высоких температурах, что делает их подходящими для таких приложений, как компоненты двигателей, газовые турбины,и реактивные двигатели, требующие теплостойких материаловОни выдерживают высокотемпературный воздушный поток и тепловые выбросы при сохранении структурной целостности и функциональности.

Требования к высокой прочности:Высокая прочность титановых фланцев позволяет им выдерживать динамические нагрузки и механические нагрузки, характерные для авиации, обеспечивая безопасность полета и конструктивную надежность.Они обычно используются в критических соединениях, таких как посадка., комплектующие крыльев, конструктивные компоненты и системы управления полетом.

Устойчивость к износу и усталости:Титановые сплавы обладают превосходной стойкостью к усталости и износу, что имеет решающее значение для аэрокосмических приложений, часто используемых и работающих с высокой интенсивностью.Титановые фланцы сохраняют стабильную производительность в течение длительных периодов, уменьшая риск повреждения и отказа из-за усталости и износа.

5Пакеты из титанового слипа на фланце

Предотвращение ржавчины

• VCI (Inhibitor of Volatile Corrosion) Опаковка: Титановые фланцыЭти материалы выделяют химический пар, который образует защитный слой на металлических поверхностях.
• Масляное или масляное покрытие:Для защиты поверхности фланца может применяться легкий слой жира или масла, особенно при транспортировке на большие расстояния или хранении в течение длительного периода времени.

Физическая защита

• Бульбы или пены:Каждый фланц обычно завернут пузырьком или окружен пеной для защиты от ударов во время транспортировки.
• Сепараторы картонные:Когда несколько фланцев упакованы в одну коробку, используются картонные сепараторы, чтобы предотвратить их соприкосновение и потенциальное царапины или повреждение друг друга.

Устойчивая наружная упаковка

• Деревянные ящики или коробки из фанеры: титановые фланцычасто поставляются в деревянных ящиках или фанерах, которые обеспечивают прочную защиту от механических повреждений и могут складываться, что облегчает более легкую и безопасную обработку.
• Палетизация:Для больших заказов фланцы могут быть упакованы на поддоны.

Водостойкость

• Пластмассовые листы:Внешние ящики или коробки часто покрываются толстым пластиковым покрытием для защиты от влаги, особенно в влажной или влажной среде.

Маркировка и документация

• Прозрачная маркировка:На каждой упаковке четко указаны инструкции по обращению, номера деталей и место назначения, чтобы обеспечить правильное обращение и облегчить отслеживание.
•
• Документация обеспечения качества:Сертификаты качества, отчеты о испытаниях материалов и сертификаты соответствия часто включаются в упаковку или предоставляются отдельно для обеспечения отслеживаемости и соответствия отраслевым стандартам.

6Применение стандарта ANSI B16.5 Титановый сдвиг на фланце

• Строительство трубопроводов:Используется для соединения участков трубопроводов, обеспечивая безопасные и беспроницаемые соединения во время транспортировки жидкости.
• Рафинерии и нефтехимические заводы:Устанавливается в обрабатывающих установках для соединения сосудов, реакторов и теплообменников, где необходима устойчивость к коррозионным химикатам.
• Оффшорные платформы:Используется на морских буровых установках и производственных площадках, чтобы выдерживать морскую среду и суровые погодные условия.
• Установки по переработке газа:Используется в компрессорах, насосах и клапанах для поддержания эксплуатационной целостности и безопасности.
