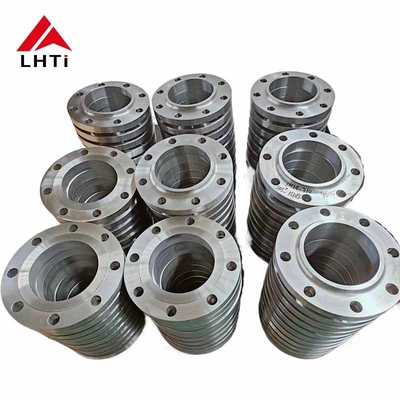

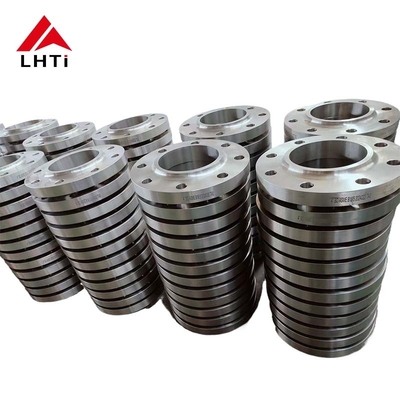

EN1092-01 Титановая плита с проскальзыванием на фланце Gr1 Gr2 Gr5 Gr7 Фланцевая трубная плита PN 16 Для нефтегазовой промышленности

2. классы EN1092-01 Титановая плитка фланца

1. Титан 1 класса:Известный своей высокой пластичностью, титан 1-го класса является самым мягким и формируемым из всех коммерчески чистых титановых классов.Он в основном используется в приложениях, которые требуют превосходной коррозионной стойкости в таких средах, как химическая промышленность..

2.

3. Титан 2-го класса:Это наиболее широко используемый титановый сорт. Он предлагает хороший баланс между прочностью и пластичностью, с отличной коррозионной стойкостью. Он используется в широком диапазоне приложений,включая фланцы для трубопроводов.

4.

5. Титан 5 класса (Ti 6Al-4V):Это легированный класс и наиболее часто используемый из всех титановых сплавов.Титан 5 класса используется в высокопрочных приложениях, где требуется как тепловая, так и коррозионная стойкость.

6.

7. Титан 7 класса:Благодаря превосходной свариваемости и изготовляемости, этот класс включает палладий для повышения коррозионной стойкости, особенно против редуктивных кислот и локализованного нападения в горячих галоидах.

8.

9. Титан 12-го класса:Этот класс обеспечивает повышенную теплостойкость и прочность по сравнению с другими коммерчески чистыми сортами.

10.

11. Титан 23 класса (Ti 6Al-4V ELI):Этот класс похож на класс 5, но имеет чрезвычайно низкие интерстициалы (ELI), что делает его предпочтительным для повышенной прочности перелома и улучшенной пластичности.Он часто используется в медицинских приложениях и также подходит для фланцев в критических, высококачественные приложения.

    • Титан: Титан обладает исключительной коррозионной стойкостью, особенно в агрессивной среде, такой как морская вода, хлориды и окислительные кислоты.Он образует защитный слой оксида, который повышает его устойчивость к коррозии.
    • Нержавеющая сталь: Нержавеющая сталь также обладает хорошей коррозионной стойкостью, но не в той степени, в какой это делает титан.Может потребоваться дополнительное покрытие или обработка для повышения защиты в коррозионной среде.
    • Углеродистая сталь: углеродистая сталь подвержена коррозии, особенно в влажных или кислотных условиях, и требует покрытий или сплавов для защиты.
    • Инконель: инконельные сплавы обеспечивают отличную устойчивость к окислению и коррозии в экстремальных условиях, включая условия высокой температуры и давления.

3.Спецификации фланца из титановой пластины DIN2501 PN16

4Различные типы титановых фланцев:

Фланц с поднятой лицом (RF):

1. Дизайн:

   • Поднятая поверхность: фланц с поднятым лицом имеет небольшую часть вокруг отверстия, пробуренную немного больше диаметра трубы.
   • Площадь уплотнения: поднятая поверхность служит основной уплотнительной поверхностью, на которой опирается уплотнение.

2. Преимущества:

   • Улучшенное уплотнение: дизайн поднятой стороны концентрирует сжатие прокладки на меньшей площади, улучшая эффективность уплотнения.
   • Защита: поднятая поверхность помогает защитить поверхность фланца от повреждений во время обращения и установки.

3. Применение:

   • Общие: Фланцы с поднятым лицом чаще используются в стандартных промышленных приложениях, где необходима надежная и безотпускная уплотнение.
   • Предельное давление: Подходит для применения при более высоком давлении, поскольку поднятая поверхность позволяет лучше сжимать уплотнение.

Плоская поверхность (FF) фланца:

1. Дизайн:

   • Гладкая поверхность: плоские фланцы имеют плоскую или гладкую поверхность без выступов или поднятых участков вокруг отверстия.
   • Площадь уплотнения: уплотнение достигается путем установки уплотнения непосредственно на плоской поверхности фланца.

2. Преимущества:

   • Легкость выравнивания: при сборке фланцы плоской формы легче выравнивать, поскольку нет поднятых поверхностей, с которыми нужно бороться.
   • Экономия пространства: они требуют меньшего пространства по сравнению с фланцами с поднятым лицом, что может быть выгодно в тесных установках.

3. Применение:

   • Специализированные: Фланцы плоской поверхности обычно используются в условиях низкого давления и некритических применений, где требования к уплотнению менее строги.
   • Специальные прокладки: могут потребоваться специальные прокладки (например, прокладки для полного лица), которые покрывают всю поверхность фланца для обеспечения правильной уплотнения.

Выбор между поднятым лицом и плоским лицом:

• Требования к давлению и уплотнению: фланцы с поднятым лицом предпочтительнее для применения при более высоком давлении, где надежная уплотнение имеет решающее значение.Flat Face фланцы подходят для применения низкого давления или где ограничения пространства являются проблемой.

• Выбор уплотнения: выбор уплотнения (например, кольцевого типа или полного лица) зависит от типа фланца (RF или FF) и требований к герметичности уплотнения.

5Сертификаты фланцев из титановых плит:

Титановые фланцы обычно соответствуют различным международным стандартам и могут требовать сертификации для обеспечения соответствия требованиям качества и безопасности.Общие сертификаты для титановых фланцев включают::

Сертификаты о материале:Они сертифицируют состав и свойства используемого титана, гарантируя, что он соответствует определенным стандартам, таким как требования ASTM или EN к чистоте, механическим свойствам и коррозионной стойкости.

Сертификаты размеров:Они удостоверяют, что фланцы соответствуют точным спецификациям размеров в соответствии со стандартами, такими как EN1092-01 или ASME B16.5, обеспечивая их правильное устройство и функционирование в трубопроводной системе.

Удостоверения о давлении:Они подтверждают, что фланцы были испытаны и оценены как выдерживающие определенные уровни давления, такие как PN 6, PN 10, PN 16, и т.д., или классификации ANSI в соответствии со стандартами ASME.

- Что?Сертификаты системы менеджмента качества:Например, ISO 9001, которая гарантирует, что производитель внедрил и поддерживает систему менеджмента качества, которая соответствует международным стандартам согласованности и обеспечения качества.

Сертификаты испытаний:К ним могут относиться сертификаты неразрушающих методов испытаний (NDT), таких как ультразвуковое испытание (UT), радиографическое испытание (RT) или испытание проникновения красителя (PT),обеспечение целостности сварки и общей конструкции.

Сертификаты коррозионной устойчивости:Особенно актуальны для титана, они могут продемонстрировать устойчивость материала к специфическим коррозионным средам, таким как морская вода или химическое воздействие.
